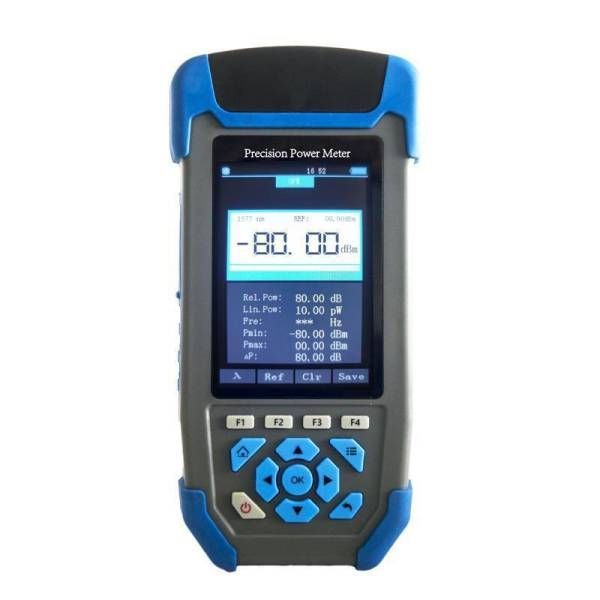

Программное обеспечение Измеритель оптической мощности Joinwit TR8220
| Артикул | 100858 |
| Компания TINVEST дилер | Joinwit |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Измеритель оптической мощности Joinwit TR8220 в интернет-каталоге TINVEST официального дилера Joinwit по выгодной цене с доставкой по РФ.
Измерители оптической мощности TR8220 предназначены для точных измерений параметров оптических линий связи, таких как средняя мощность излучения, относительная мощность измерение потерь. Это новейший прибор с современным дизайном и цветным 3,5 дюймовым дисплеем.
Обладая широким диапазоном измерений 90 дБ и высочайшей точностью 0,13 дБ TR8220 может применяться даже для лабораторных измерений. Высокая разрешающая способность позволяет использовать приборы для измерения очень низких потерь и незначительных изменений оптической мощности.
Меню прибора позволяет настраивать пороги сигнализации «годен/не годен» и вести мониторинг максимального и минимального изменения мощности в реальном времени. Имеются функции обнаружения сигнала тональной частоты, идентификации длины волны и визуального локатора повреждений. Прибор представлен в модификациях TR8220А и TR8220С, отличающихся диапазонами измерения. Кроме того, возможно производство измерителей с набором длин волн калибровки количеством до 45 по заказу потребителя. Тип измерителей оптической мощности TR8220 утвержден в качестве средств измерений. Номер в Госреестре СИ – 94053-24.
Особенности
- Цветной дисплей 3,5 дюйма
- Эргономичный, лёгкий и компактный
- Диапазон измерений 90 дБ
- Высокая точность и разрешающая способность
- Настройка порогов измерений
- Функция чтения данных в реальном времени
- Автоматическое определение сигналов тональной частоты и длины волны
- Встроенный визуальный локатор дефектов
Комплект поставки
- Измеритель оптической мощности Joinwit TR8220
- Блок питания 5В с USB кабелем
- Эксплуатационная документация
- Адаптеры SC
Характеристики
|
Наименование характеристики |
Значение |
|
|
TR8220A |
TR8220C |
|
|
Длины волн калибровки, нм |
850/1310/1550/1625 |
|
|
Диапазон показаний уровня средней мощности оптического излучения на длинах волн калибровки, дБм1) - 1310 нм, 1550 нм, 1625 нм - 850 нм |
от -80 до +10 от -70 до +10 |
от -65 до +26 от -55 до +26 |
|
Диапазон измерений уровня средней мощности оптического излучения, на длинах волн калибровки, дБм |
от -70 до +10 |
от -55 до +10 |
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310 нм, 1550 нм, 1625 нм2), дБ - в диапазоне от -70 дБм до -55 дБм включ. - в диапазоне св. -55 дБм3) до -45 дБм включ. - в диапазоне св. -45 дБм до +10 дБм включ. |
±0,25 ±0,25 ±0,25 |
±0,4 ±0,25 |
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длине волны калибровки 850 нм2), дБ |
±0,25 |
±0,4 |
|
1) здесь и далее дБм означает дБ относительно 1 мВт 2) при нормальных условиях применения 3) от -55 дБм для TR8220C |
||
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5±0,25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
188 х 88 х 44 |
|
Масса, кг, не более |
0,4 |
|
Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 95 |
