Измерительная рука Hexagon Absolute Arm 6-Axis

6-осевая измерительная рука Absolute Arm от Hexagon MI

Измерительна рука Absolute Arm 6-Axis обеспечивает повышение производительности и высокоточный контроль геометрии продукции. Абсолютную портативность системы обеспечивают подключение по Wi-Fi и питание от батареи. Около 100 аксессуаров и щупов делают простым любые контактные или инфракрасные трубные измерения. Стабильное кинематическое крепление щупа с высокой повторяемостью позволяет выполнять горячую замену щупов без повторной калибровки и необходимости прогрева, калибровки перед началом работы и повторного позиционирования. В каждом шарнире манипулятора по запатентованной технологии установлены абсолютные декодеры.

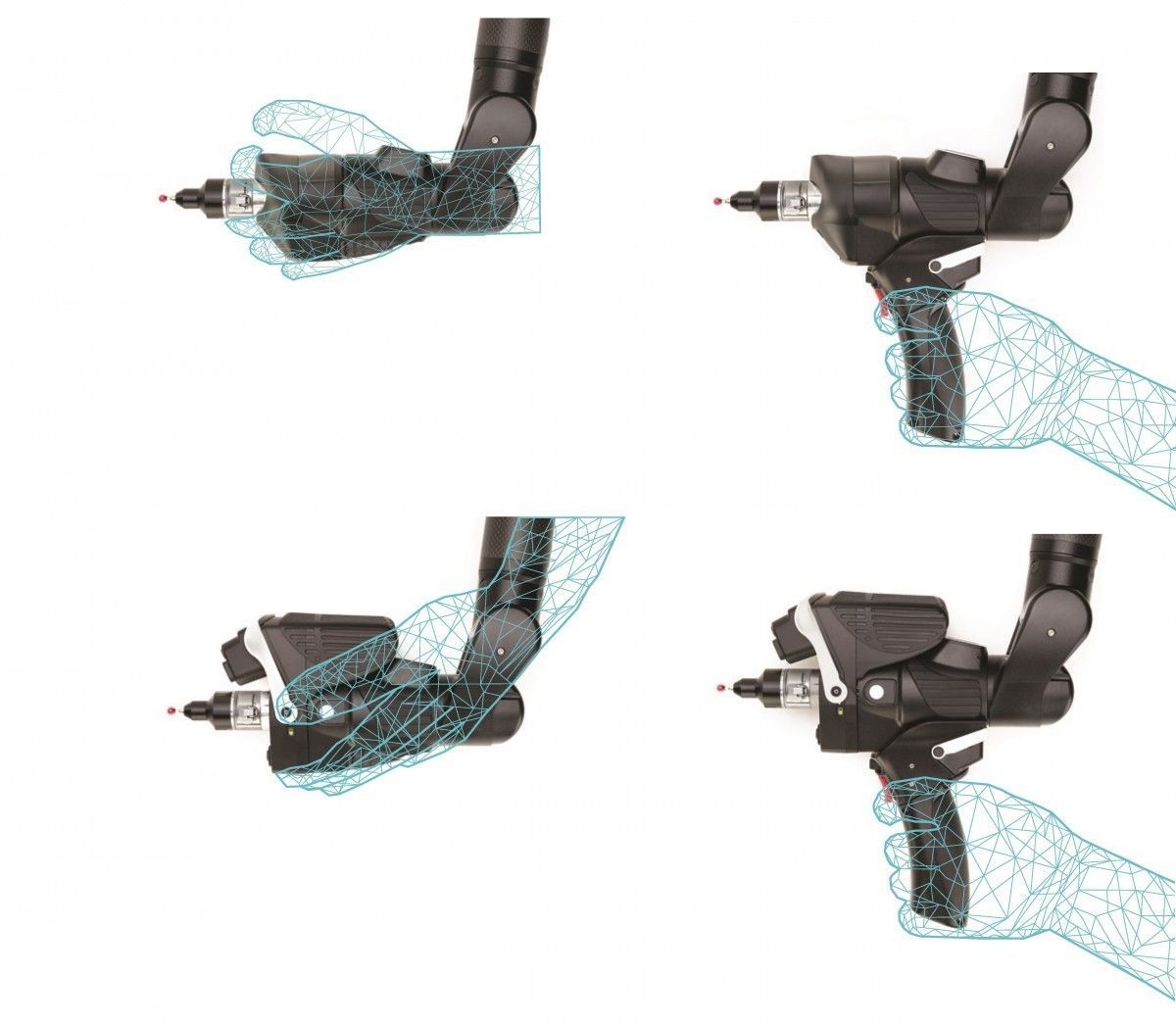

Легкие и прочные конструкционные материалы облегчают перемещение манипулятора; то же делают рукоятки с неограниченным вращением в ключевых точках манипулятора и уникальная система противовесов Zero-G. Благодаря абсолютным датчикам, манипулятор может настраиваться и переноситься с одного места в другое без прогрева и калибровки – достаточно включить его и начать измерения.

Работа с 3D-сканерами и около 100 аксессуаров

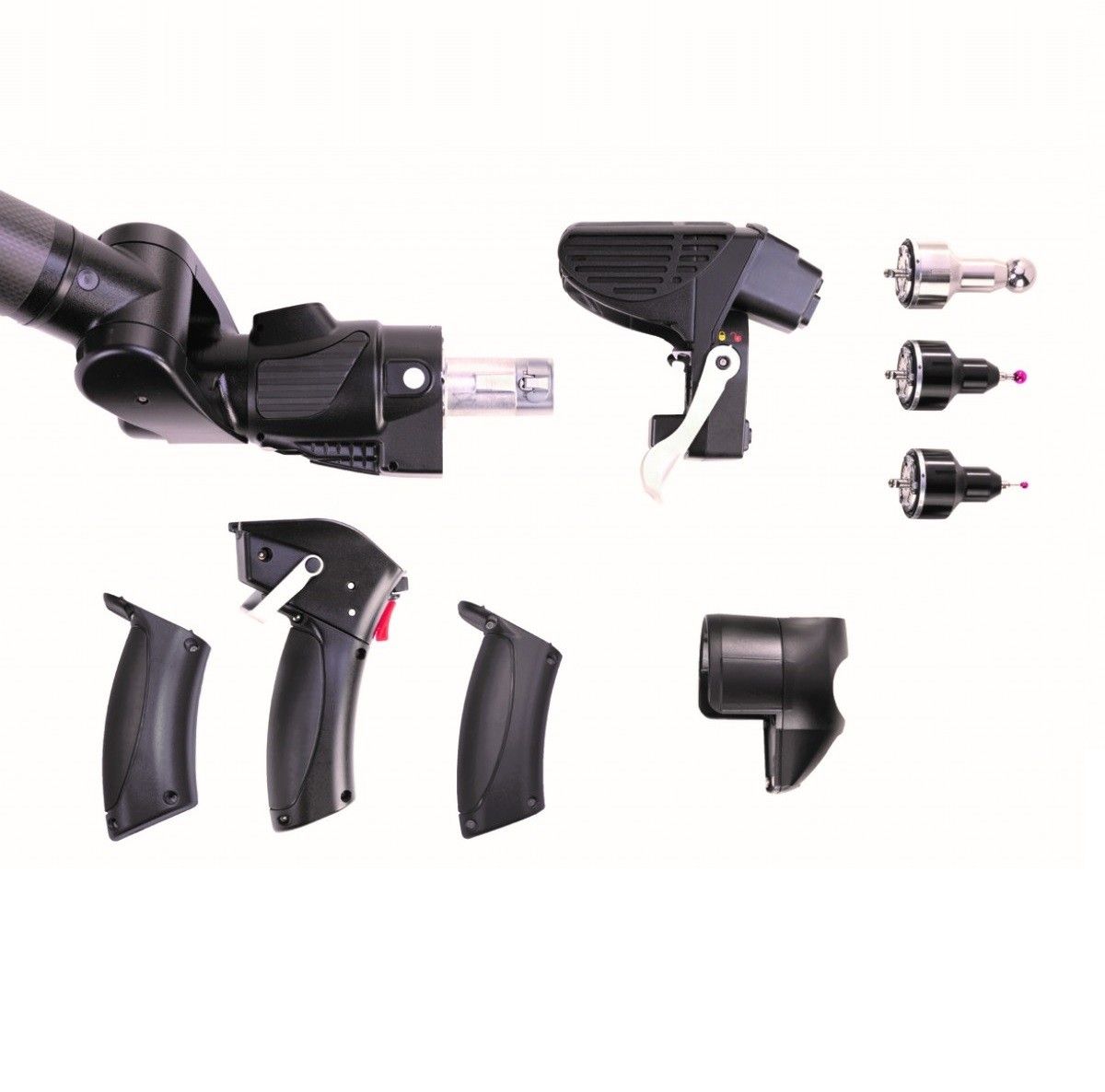

Для выполнения контактных измерительная рука Absolute Arm имеет около 100 аксессуаров наконечников щупов, включая прямые, угловые щупы, контактные и инфракрасные датчики, имеющие различную длину и диаметры измерительных наконечников.

Для трехмерного сканирования и для высокоскоростной прямой оцифровки поверхностей и элементов деталей на манипулятор устанавливается лазерный 3D-сканер HP-L-8.9, использующий лазерную технологию "летающей точки" для измерения сложных поверхностей.

Пакеты управления Control Pack предоставляют функции беспроводной работы с через WiFi и измерение с полностью автономным питанием от батарей, что делает Absolute Arm еще более портативным.

Работа с лазерным трекером

Мобильная система на базе измерительной руки и лазерного трекера для проведения высокоточных измерений на сверх больших объектах в единой системе координат. Позиционирование руки в пространстве и привязка к системе координат объекта осуществляется с помощью трекера.

• Высокая точность в сверхшироком пространственном объеме.
• Измерение труднодоступных деталей, не находящихся в прямой видимости трекера.
• Линейный размер рабочей зоны трекера: 160 м.
• Возможность использовать оба прибора для решения измерительных задач как совместно, так и по отдельности.

Модификации

3 серии измерительных рук Hexagon Absolute Arm

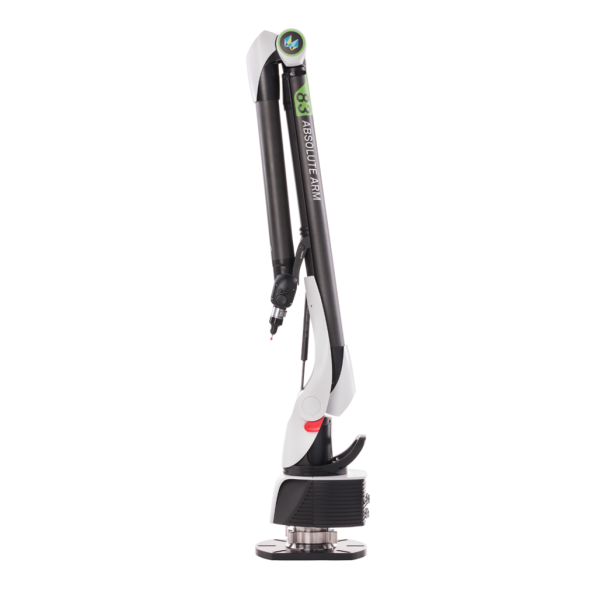

• Манипуляторы 83 серии способны обеспечить точность измерения начального уровня и великолепно подходят для пользователей, имеющих только базовые требования к метрологии.
• Манипуляторы 85 серии имеют превосходное соотношение цены и точности измерения - они являются нашим бестселлером на всех основных рынках.
• Манипуляторы 87 серии являются наилучшим решением задач портативных измерений высокого класса, а также просто наилучшим портативным измерительным манипулятором из числа доступных на сегодняшний день.

Характеристики

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
