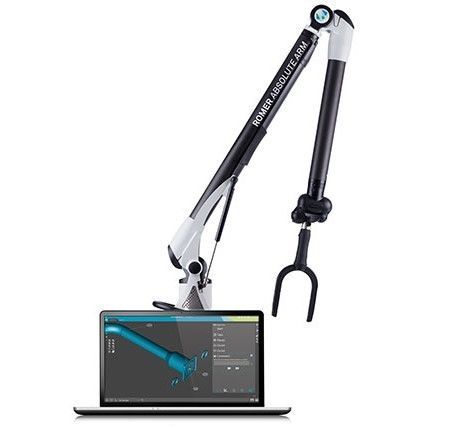

Система контроля трубопроводов Hexagon Tube Inspection Absolute Arm

Система поставляется в виде готового программно-аппаратного комплекта или в качестве обновления существующих измерительных манипуляторов. Она использует мощную портативную контрольно-измерительную машину (КИМ) Hexagon Absolute Arm совместно со специально разработанными бесконтактными датчиками для измерения труб и современным программным обеспечением TubeShaper, позволяя ускорить процесс измерения и контроля, с минимальным вмешательством оператора.

Система Tube Inspection System для инспекции трубопроводов от Hexagon Metrology является комплексным решением всех измерительных задач, связанных с производством труб и проводов:

• производство труб;
• инспекция труб и трубных конструкций;
• обратный инжиниринг труб и трубных сборок;
• калибровка труб.

Простая в обращении, КИМ Hexagon Absolute Arm использует вильчатые щупы - бесконтактные датчики для измерения труб, имеющиеся в шести различных размерах, для измерения длины и углов изгиба труб в виде значений XYZ, LRA или YBC, в то время как стандартные контактные датчики позволяют измерять трубные сборки целиком, включая сварные крепления, такие как кронштейны и подвесы.

Система инспекции труб Hexagon Metrology состоит из трех элементов, выбираемых согласно требованиям заказчика:

1. Выбор модели манипулятора Hexagon Absolute Arm.
2. Выбор вильчатого щупа Hexagon: 6 размеров, соответствующих диаметру измеряемых труб. Все трубные датчики Hexagon совместимы со всеми моделями манипуляторов Hexagon Absolute Arm.
3. Программное обеспечение TubeShaper.

Программное обеспечение TubeShaper

Современное программное обеспечение TubeShaper было специально разработано для контроля трубопроводов. Оригинальный интерфейс программы разрабатывался в сотрудничестве с ведущими производителями труб, что привело к созданию продукта, позволяющего получать ценные данные измерений и технологическую информацию наиболее простым и быстрым способом.

Модели труб и трубных сборок могут импортироваться непосредственно из САПР, в то время как интерфейсы с трубогибочными станками ЧПУ обеспечивают передачу корректируемых в режиме реального времени данных непосредственно в станок. Измерительные планы могут создаваться автономно, перед выполнением измерений, или даже автоматически в ходе выполнения первой инспекции. Эти процедуры могут быть вызваны и запущены в любой момент времени, что позволяет быстро и просто выполнять целый ряд измерений. Все данные измерения могут быть также экспортированы в файлах формата IGES для выполнения задач обратного инжиниринга, не требуя при этом  обработки данных сложных облаков точек. Никогда еще измерение труб не было столь полным.

Применение системы Hexagon Tube Inspection Absolute Arm (кейс компании 3Д К, см. фото выше)

Измерение и контроль геометрии труб с целью расчёта поправок для трубогибочного станка, определения параметров гибки для труб с неизвестной геометрией, ручной корректировка данных и др.

Характеристики

EUNI​1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
SSA4 - точность системы сканирования согласно ISO 10360-8, Приложение D
