EXFO MAX-610 - Кабельный тестер медных линий

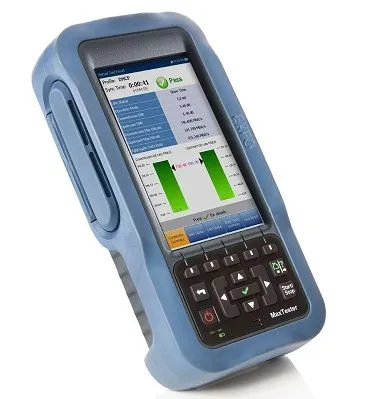

EXFO MaxTester 610 - это ручной тестер медных линий с интеллектуальной системой анализа неисправностей SmartR, подходит для установки и ремонта голосовой и DSL-линий связи.

Предназначен для идентификации и устранения дефектов медных линий связи, влияющих на качество сервисов triple-play.

MaxTester 610 снабжен уникальной системой SmartR™, состоящая из ключевых тестов медной линии с их последующим анализом, что позволяет оператору быстро и эффективно определить состояние сети, локализовать и устранить неисправность за короткое время.

Малые размеры, прочный корпус и простота в использовании делают его идеальным прибором для техперсонала, занимающегося установкой и ремонтом линий и сервисов. Процесс тестирования имеет высокую степень автоматизации, что позволяет обслуживающему персоналу быстро и эффективно выполнять свою работу. Большой размер дисплея повышает удобство пользования, а когда дело доходит до сохранения результатов, пользователю предлагается множество вариантов подключения для загрузки результатов тестирования и генерации отчетов.

Функция Pair Detective автоматически запускает самые распространенные линейные тесты и предоставляет графические результаты с оценкой по критерию «годен/негоден» для обнаружения неисправностей, в том числе коротких замыканий, заземлений, обрывов, расщеплений и дисбалансов.
FaultMapper использует технологии TDR и RFL для наиболее точного определения местоположения, влияющей на сбои в линии.

При проведении измерений пользователям предоставляются понятные графические результаты с оценкой по критерию «годен/негоден». Таким образом, измеритель может быстро перейти к следующему тесту или заняться дальнейшим исследованием проблемы.
Между тестерами возможна передача профилей измерения, что позволяет обеспечить одинаковость пороговых значений в измерениях для всего техперсонала внутри одной организации.

Особенности

• Спектральная оценка линии в любом из частотных планов VDSL2 (8, 12, 17 и 30 МГц)
• Анализ медных линий и диагностика неисправностей по проверенным методикам TDR и FDR для VDSL2 или ADSL2+
• Наглядные отчеты, графики и гистограммы, отображающие сигналы и проблемы, связанные с шумами
• Измерения проводятся с одного конца, что позволяет минимизировать сроки и стоимость ремонта
• Настраиваемые параметры для оценки по критерию “годен/негоден” в автоматизированных измерениях позволяют ускорить и упростить процедуру тестирования

• Полный набор измерений цифрового мультиметра для быстрого и эффективного определения электрического состояния сети

• Опциональные TDR и RFL позволяют масштабировать продукт на основе существующих или новых методов и процедур.

• Создан для работы в суровых условиях окружающей среды, соответствует рейтингу IEC IP54, все разъемы защищены от дождя.
• Имеется возможность установки и сохранения пороговых значений для ключевых испытаний.

• Простой в использовании графический интерфейс
• Большой экран с цветными пиктограммами и графической информацией обеспечивает легкость настройки и работы

• Возможность сохранения и загрузки результатов всех тестов
• Для зарядки аккумулятора, пользователь может использовать дополнительное автомобильное зарядное устройство для 12В или входящий в комплект адаптер для переменного тока

Модификации

Модель	Описание	Цена, $
MAX-610	Copper Test Set  - Display, Touchscreen TFT LCD  - Storage:      1.2 GB Internal Memory  - Interfaces:      USB 2.0 Type A ports (qty:2)      USB 2.0 Type B ports (qty:1) [Характеристики]  - DMM (Voltage, Resistance, Capacitance, Current, Ins. Resistance)  - VF tests (Power Influence, Noise, Impulse Noise, Long. Balance)  - POTS dialer with integral speaker  - IP54 compliant per IEC 60529 [Опции по умолчанию]  • GP-10-061	$3722,00
MAX-610-STD	Copper Test Set  - Display, Touchscreen TFT LCD  - Storage:      1.2 GB Internal Memory  - Interfaces:      USB 2.0 Type A ports (qty:2)      USB 2.0 Type B ports (qty:1) [Характеристики]  - DMM (Voltage, Resistance, Capacitance, Current, Ins. Resistance)  - VF tests (Power Influence, Noise, Impulse Noise, Long. Balance)  - POTS dialer with integral speaker  - IP54 compliant per IEC 60529 [Опции по умолчанию]  • SMARTR • RFL • GP-10-061	$3906,00
MAX-610-ADV	Copper Test Set  - Display, Touchscreen TFT LCD  - Storage:      1.2 GB Internal Memory  - Interfaces:      USB 2.0 Type A ports (qty:2)      USB 2.0 Type B ports (qty:1) [Характеристики]  - DMM (Voltage, Resistance, Capacitance, Current, Ins. Resistance)  - VF tests (Power Influence, Noise, Impulse Noise, Long. Balance)  - POTS dialer with integral speaker  - IP54 compliant per IEC 60529 [Опции по умолчанию]  • WBAND • SMARTR • RFL • NEXT • SBAL • GP-10-061	$4662,00
MAX-610-PRO	Copper Test Set  - Display, Touchscreen TFT LCD  - Storage:      1.2 GB Internal Memory  - Interfaces:      USB 2.0 Type A ports (qty:2)      USB 2.0 Type B ports (qty:1) [Характеристики]  - DMM (Voltage, Resistance, Capacitance, Current, Ins. Resistance)  - VF tests (Power Influence, Noise, Impulse Noise, Long. Balance)  - POTS dialer with integral speaker  - IP54 compliant per IEC 60529 [Опции по умолчанию] • WBAND • SMARTR • RFL • NEXT • SBAL • HIVOLT • FED • TS125 • GP-10-061	$6352,00
MAX-610-COM	Copper Test Set  - Display, Touchscreen TFT LCD  - Storage:      1.2 GB Internal Memory  - Interfaces:      USB 2.0 Type A ports (qty:2)      USB 2.0 Type B ports (qty:1) [Характеристики]  - DMM (Voltage, Resistance, Capacitance, Current, Ins. Resistance)  - VF tests (Power Influence, Noise, Impulse Noise, Long. Balance)  - POTS dialer with integral speaker  - IP54 compliant per IEC 60529 [Опции по умолчанию] • WBAND • SMARTR • RFL • NEXT • SBAL • ADRP • HIVOLT • RLOSS • FED • TS125 • GP-10-061	$6578,00

  Технические характеристики

Основные характеристики

Экран	TFT LCD с подсветкой Диагональ 152 мм Разрешение 800 x 480, WVGA
Тестовые интерфейсы	5 цветный banana разъем для T/B, R/A, G, T1/B1, R1/A1
Объем памяти	Внутренняя память 1.2 ГБ
Диапазон температур - рабочих - хранения	0 °C до 40 °C –40 °C до 70 °C
Влажность	5 % до 95 % относительная, без конденсата
Ударопрочность	Падение с 1 м  в соответствии с GR-196-CORE
Высота	3000 м
Питание	9-24В пост. тока, 2A, 18Вт от адаптера 90-220 В пер. тока или от автомобильного адаптера 12В
Аккумулятор	Встроенный заряжаемый литиевый с индикаторами заряда и состояния, настраиваемое автовыключение
Безопасность	Соответствует CE и CSA
Размер (В x Ш x Г)	254 мм x 124 мм x 62 мм
Вес (c аккумулятором)	1.5 кг
Защита от воды и пыли	Соответствует требованиям IP54
Самодиагностика	Проверка состояния при включении питания
Подключения	Два клиентских порта USB 2.0 Один порт USB Type B
Языки	Английский, Французский, Испанский
