Fluke Networks CFP2-100-M INT CertiFiber Pro Wi-Fi - комплект кабельного тестера оптических потерь
Артикул | 016889 |
Компания TINVEST дилер | Fluke Networks |
Артикул производителя: | 4955797 |
Наличие | На складе |
Цена
Включает НДС |
1 260 162 руб.
|
Вы можете купить Fluke Networks CFP2-100-M INT CertiFiber Pro Wi-Fi - комплект кабельного тестера оптических потерь в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.
Fluke Networks CFP2-100-M INT CertiFiber Pro Wi-Fi - комплект для тестирования оптических потер со встроенным Wi-Fi-адаптером для передачи результатов в службу LinkWare Live.
Fluke CFP2-100-M INT – комплект для тестирования оптических потерь используется для улучшения сертификации оптических волоконных проводных соединений.
Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери.
Модуль CertiFiber Pro OLTS на платформе Versiv обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro.
Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet.
Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.Опция осматривания торцевой поверхности оптоволоконного кабеля с обоих концов предоставляется Fluke Certi Fiber Pro. С ее помощью можно обследовать и сертифицировать торцевые поверхности оптоволоконных соединителей всего лишь за 1 секунду.
Особенности
- уменьшенное время на сертификацию – 2 оптических волокна на 2 длинах волны за 3 секунды;
- полное соответствие нормам Encircled Flux, требуемое для ISO/IEC и ANSI/TIA;
- объединенное тестирование базового и расширенного уровня и составление отчетов при совместном применении с Opti Fiber Pro;
- обеспечение анализа “пройдено” или “сбой” в автоматическом режиме согласно отраслевым стандартам либо же индивидуальным пределам;
- индикация проблемных областей на поверхности торцов в графическом режиме оптического волоконного кабеля, которые возникают из-за повреждений и загрязнений соединителя.
Модификации
Модель | Описание | Цена, руб. |
CFP2-100-M INT | CertiFiber Pro Wi-Fi enabled with MultiMode OLTS Modules: Versiv2 Main & Remote + MultiMode OLTS (2) modules | 718 831 |
CFP2-100-S INT | CertiFiber Pro Wi-Fi enabled with Singlemode OLTS Modules: Versiv2 Main & Remote + Singlemode OLTS (2) modules | 914 953 |
CFP2-100-Q INT | CertiFiber Pro Wi-Fi enabled with Quad (Multimode and Singlemode) OLTS Modules: Versiv2 Main & Remote + Quad OLTS (2) modules | 1 135 426 |
CFP2-100-QI INT | CertiFiber Pro Wi-Fi enabled with Quad (Multimode and Singlemode) OLTS Modules with double-ended fiber inspection: Versiv Main Units (2) + Quad OLTS (2) modules + Inspection camera FI-1000 (2) | 1 416 812 |

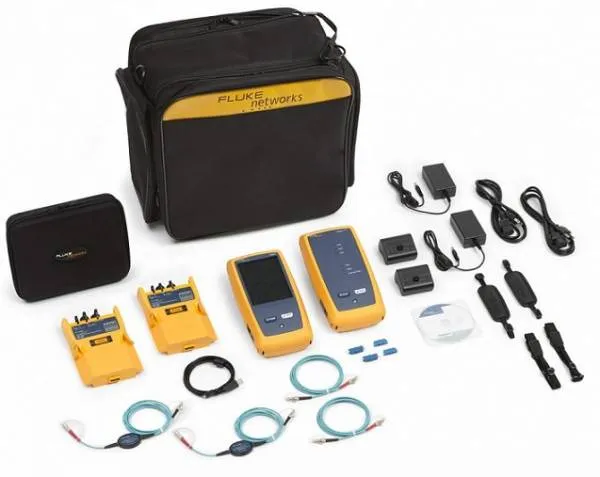

Комплект поставки
- Базовый блок Versiv - 1 шт.
- Удаленный блок Versiv - 1 шт.
- Многомодовый модуль CertiFiber Pro OLTS - 2 шт.
- Комплект Encircled Flux-совместимых многомодовых тестовых эталонных шнуров SC/LC 50 мкм - 1 шт.
- Кейс для переноски тестовых эталонных шнуров - 1 шт.
- Адаптер LC/LC - 2 шт.
- Ручной ремешок - 2 шт.
- Плечевой ремень - 2 шт.
- Кейс для переноски - 1 шт.
- USB-кабель - 1 шт.
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом - 1 шт.
- Зарядное устройство переменного тока - 2 шт.
- Встроенный Wi-Fi-адаптер - 1 шт.
- Заявление о калибровке - 1 шт.
- Руководство по началу работы - 1 шт.
Технические характеристики
Параметр | Значение | |
Технические характеристки измерителя мощности | ||
Входной разъем | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |
Тип детектора | InGaAs | |
Длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм | |
Диапазон измерения мощности | от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны) | |
Колебания измерения мощности 1/2* | < +/- 5% +/- 32 пВт | |
Линейность измерений 3* | < ± 0,1 дБ | |
Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) | |
Технические характеристики потерь/длины | ||
Технические характеристики | Многомодовые модули CertiFiber Pro | Одномодовые модули CertiFiber Pro |
Скорость тестирования (не включает время привязки) |
Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) |
|
Входные/выходные разъемы | Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC) | |
Условия подключения 4,5* | Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1 | |
Типы протестированного волокна | 50/125 мкм или 62,5/125 мкм | одномодовый |
Тип и длина волны источника | Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм | Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм |
Максимальное измерение длины | 12 км | 130 км |
Точность измерения длины | ± 1,5 плюс ± 1% длины | ± 1,5 плюс ± 1% длины |
Выходная мощность (номинальная) | ≥ -24 дБм с EF-TRC | ≥ -4 дБм |
Стабильность выходной мощности6 | ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут | ± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут |
Технические характеристки функции Visual Fault Locator (VFL) | ||
Выходная мощность |
>-5 дБм Одномодовое волокно SMF-28 Непрерывная волна Разъем SC/UPC |
|
Рабочая длина волны | Номинал 650 нм | |
Режимы вывода |
Непрерывная волна Импульсный режим (2 - 3 Гц частоты мигания) |
|
Адаптер разъема | 2,5 мм, универсальный | |
Безопасность лазера |
Класс II CDRH Диапазон нерабочих температур |
|
Требования к окружающей среде | ||
Рабочая температура | от -10 °C до +45 °C | |
Температура хранения | от -10 °C до +60 °C | |
Рабочая относительная влажность % относительной влажности без конденсации |
от 0 % до 90 %, от от 0 °C до 35 °C от 0 % до 70 %, от от 35 °C до 45 °C |
|
Вибрация | Случайная, 2 г, 5–500 Гц | |
Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без | |
Безопасность |
CSA C22.2 № 1010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2 |
|
Степень загрязнения | 2 | |
Высота над уровнем моря | Рабочая: 4 000 м; хранение: 12 000 м | |
Электромагнитная совместимость | EN 61326–1 |
Примечание:
1* +/- 100 пВт при 850 нм.
2* При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
3* от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
4* На выходе EF-TRC.
5* Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%.
6* Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре.
