Fluke Networks DSX2-8-CFP-Q-ADD-R - набор кабельного тестера из двух модулей DSX-8000, двух оптических модулей Quad OLTS и удаленного блока Versiv2
Артикул | 016856 |
Компания TINVEST дилер | Fluke Networks |
Артикул производителя: | 4954919 |
Наличие | На складе |
Цена
Включает НДС |
1 862 664 руб.
|
Вы можете купить Fluke Networks DSX2-8-CFP-Q-ADD-R - набор кабельного тестера из двух модулей DSX-8000, двух оптических модулей Quad OLTS и удаленного блока Versiv2 в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.
Fluke Networks DSX2-8-CFP-Q-ADD-R - комплект из двух модулей 2 GHz DSX-8000 Cat 8 CableAnalyzer, двух оптических модулей Quad (Multimode and Singlemode) OLTS Add-On Kit with Remote и удаленного блока Versiv2 Remote
Комплект является дополнением к любому комплекту оборудования, включающим в себя головной блок Versiv2.Комплекс позволяет получить возможность тестирования и сертификации:
- Медных линий связи, вплоть до кат. 8, I/II класса, включая меж-кабельные перекрёстные наводки.
- Оптических линий связи, для одномода и многомода (SM/MM)
- Визуальный осмотр и очистка соединений
- I Level (OLTS) измерение дины и потерь

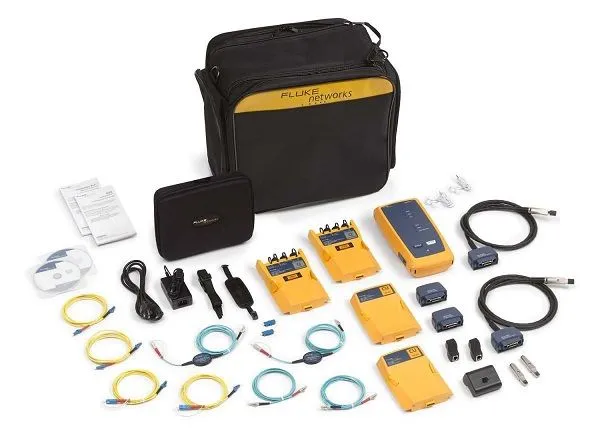

Комплект поставки
- Удаленный блок Versiv 2 - 1 шт.
- Модуль DSX-8000 CableAnalyzer - 2 шт.
- Модуль CertiFiber Quad OLTS - 2 шт.
- Набор адаптеров для постоянных соединений (категория 8, класс I) - 1 шт.
- Набор адаптеров для каналов (категория 8, класс I) - 1 шт.
- Гарнитура - 2 шт.
- Ручной ремешок - 2 шт.
- Плечевой ремень- 2 шт.
- Кейс для переноски - 1 шт.
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом - 1 шт.
- Зарядное устройство переменного тока - 2 шт.
- Универсальный ответвитель- 2 шт.
- Терминатор AxTalk - 2 шт.
- Симплексный адаптер LC/LC 2 шт.
- Комплект Encircled Flux-совместимых многомодовых тестовых эталонных кабелей SC/LC 50 мкм - 1 шт.
- Комплект одномодовых тестовых эталонных кабелей SC/LC- 1 шт.
- Кейс для переноски тестовых эталонных кабелей - 1 шт.
- Заявление о калибровке - 1 шт.
- Руководство по началу работы
Технические характеристики
Параметр | Значение | |
Типы кабелей | ||
Кабели LAN с экранированной и неэкранированной витой парой |
Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 Ω |
|
Адаптеры со стандартным интерфейсом соединения | ||
Адаптеры для тестирования постоянной линии |
Тип штекера: экранированный RJ45 Дополнительный тип штекера: Tera |
|
Адаптеры для каналов |
Тип гнезда: экранированный RJ45 Дополнительный тип гнезда: Tera |
|
Стандарты теста | ||
TIA | Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 | |
ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC | |
Максимальная частота | 2000 МГц | |
Характеристики производительности | ||
Режимы тестирования категории 8 (или более низких категорий каналов) | ANSI/TIA-1152 уровень 2G | |
Режимы тестирования класса I/II | Предлагаемый стандарт МЭК 61935-1 изд. 5 уровень VI | |
Длина витой кабельной пары | ||
Без дистанционного управления | С дистанционным управлением | |
Диапазон | 800 м | 150 м |
Разрешение | 0,1 м | 0,1 м |
Точность |
± (0,3 м + 2 %); 0 м до 150 м ± (0,3 м + 4 %); 150 м до 800 м |
± (0,3 м + 2 %) |
Задержка распространения | ||
Без дистанционного управления | С дистанционным управлением | |
Диапазон | 4000 нс | 750 нс |
Разрешение | 1 нс | 1 нс |
Точность |
± (2 нс + 2 %); 0 нс до 750 нс ± (2 нс + 4 %); 750 нс до 4000 нс |
± (2 нс + 2 %) |
Разница задержек | ||
Диапазон | От 0 нс до 100 нс | |
Разрешение | 1 нс | |
Точность | ± 10 нс | |
Тестирование сопротивления контурного тока | ||
Диапазон | 0 Ом до 540 Ом | |
Разрешение | 0,1 Ом | |
Точность | ± (1 Ом + 1%) | |
Время восстановления после перегрузки | Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении | |
Параметры окружающей среды | ||
Рабочая температура | От 0°C до 45 °C | |
Температура хранения | От -10° C до +60 °C | |
Рабочая относительная влажность |
От 0 % до 90 %, от 0 °C до 35 °C От 0 % до 70 %, от 35 °C до 45 °C |
|
Вибрация | Случайная, 2 г, 5–500 Гц | |
Ударная нагрузка | Испытание на падение с высоты 1 м с модулем и адаптером и без | |
Безопасность | CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание | |
Рабочая высота над уровнем моря |
4 000 м 3 200 м с адаптером переменного тока |
|
Электромагнитная совместимость | EN 61326-1 | |
Общие технические характеристики | ||
Скорость автотеста |
Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 7 секунд; Полный автотест соединений категории 6A класса EA (обе стороны): 8 секунд; Полное двустороннее автоматическое тестирование категории 8: 16 секунд |
|
Поддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) | Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) | |
Защита на входе |
Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА. Случайные перенапряжения в сети ISDN не вызовут повреждений |
|
Дисплей | 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном | |
Корпус | Высокопрочный пластик с ударостойким покрытием | |
Основной и удаленный модули | Блок литиево-ионных батарей, 7,2 В | |
Типичный срок эксплуатации аккумулятора | 8 ч | |
Время зарядки | При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда | |
Поддерживаемые языки | Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский | |
Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) | |
Размеры | Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см | |
Масса | Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг |
