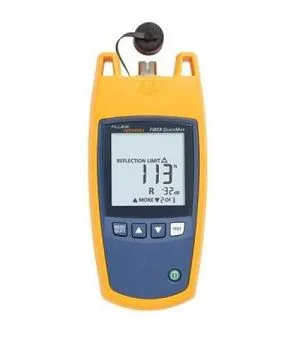

Fluke Networks FQM-M — устройство выявления неисправностей в многомодовых кабелях Fiber QuickMap с SC адаптером

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным.

Прибор Fiber QuickMap можно немедленно использовать без пользовательской установки. Просто включите его, подключитесь к проверяемому многомодовому соединению и нажмите кнопку «TEST», чтобы обеспечить требуемую видимость канала для быстрого поиска неисправностей или проверки возможности соединения. Не нужно попросту тратить время на настройки, указание типов оптоволокна или его стандартов.

Особенности

  • Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
  • 850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
  • Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
  • Измерение и обнаружение сращиваний с высокими потерями
  • Обнаружение точки окончания оптоволокна
  • Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
  • Выявление активных оптических сигналов перед началом процесса тестирования
  • Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
  • Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
  • Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
  • Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается
  • Съемный адаптер SC легко очищается
  • Доступность дополнительных сменных адаптеров LC, ST и FT
  • Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
  • Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м

Вы можете купить Fluke Networks FQM-M — устройство выявления неисправностей в многомодовых кабелях Fiber QuickMap с SC адаптером в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.

В комплект входят:

  • Устройство выявления неисправностей в многомодовом оптоволокне
  • Привинчивающийся сменный адаптер SC
  • Краткое справочное руководство на 4 языках (руководства на 9 языках доступны онлайн)
  • Инструкция по технике безопасности
  • Комплект батарей
  • Параметр Значение
    Выходная длина волн 850 нм ± 10 нм
    Классификация лазера Класс 1 CDRH, соответствие стандарту EN 60825-2
    Динамический диапазон >11 дБ
    Максимальное расстояние 1500 метров или 4921 футов
    Максимальное количество показываемых неисправностей 9
    Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов) ± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2
    Скорость тестирования Обычно < 6 секунд
    Индекс диапазона преломления 1,45 до 1,5 (фабричная настройка по умолчанию 1,496)
    Разъём Сменный адаптер SC, который можно чистить, полировка класса UPC
    Типы протестированного оптоволокна 50/125 мкм или 62,5/125 мкм для многомодовых соединений
    Обнаружение неисправностей, связанных с отражением3 Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ)
    Точность отражающей способности4 ± 4 дБ
    Максимальный показатель отражающей способности -20 дБ
    Обнаружение неисправностей, связанных с потерями5 Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ)
    Качество межпанельных соединителей Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов.
    Тип ЖК-монитора С черно-белой подсветкой (сегменты)
    Автоотключение Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой
    Обнаружение работающего волокна Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ.
    Тип батареек 2 щелочные батареи типа AA (без зарядного устройства)
    Время работы от батарей Тестирований (типичное количество): 1500
    Рабочая температура с батареей 0 ºC – 50 ºC
    Диапазон нерабочих температур -20 ºC – 60 ºC
    Относительная рабочая влажность (без конденсации) 95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC
    Вибрация Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2
    Ударная нагрузка Испытание методом падения с высоты 1 метра
    Высота над уровнем моря 3000 м
    О безопасности лазера Класс 1 CDRH, соответствие стандарту EN 60825-2
    Электромагнитная совместимость RU 61326-1: 2004
    Сертификаты соответствия Отвечает соответствующим
    директивам Европейского Союза
    Отвечает соответствующим австралийским стандартам
    Внесен в реестр Канадской ассоциации стандартов (CSA) C22.2 № 61010.1.04
    Соответствует правилам FCC, часть А, класс А

    1 ± настраиваемая пользователем погрешность показателя преломления ± погрешность определения местоположения неисправности. Погрешность определения местоположения неисправности, связанной с отражением: ±1 м в диапазоне от 1 м до 1,5 км;
    2 ± настраиваемая пользователем погрешность показателя преломления ± погрешность определения местоположения неисправности. Погрешность определения местоположения неисправности, не связанной с отражением: ±2 м для показателей длины £15 м, в других случаях ±1 м;
    3 Находит и отображает местоположение неисправности с отражающей способностью, превышающей -55 дБ. Обнаруживает неисправности на длине >1 м после межпанельного соединителя, если его отражающая способность <35 дБ. Обнаруживает неисправности на длине >3 м после точки неисправности, если ее отражающая способность <35 дБ;
    4 При коэффициенте рассеяния -63 дБ и длине волны 850 нм используется калибровка с эталонным значением -14 дБ;
    5 Обнаруживает неисправности на длине >10 м после межпанельного соединителя или любой предшествующей неисправности, если отражающая способность межпанельного соединителя <-35 дБ, а отражающая способность любой предшествующей неисправности <-35 дБ. Максимальные потери соединения до неисправности: <7 дБ.
