Fluke Networks MS2-TTK - кабельный тестер (набор для проверки терминирования)

Fluke Networks MS2-TTK - расширенный комплект кабельного тестера MicroScanner2 для поиска и устранения неисправностей в витой паре, телефонном и коаксиальном кабеле.

Набор для проверки терминирования Fluke Networks MicroScanner2 TTK включает в себя собственно сам микросканер и комплект необходимого инструмента (индуктивный щуп для «прозвонки» кабеля, инструмент для разделки и расшивки кабелей связи на кросс, патч-корды и жесткий кейс для безопасной транспортировки).

Простой и понятный интерфейс пользователя, отображает всю информацию на одном экране и позволяет специалистам выполнять свою работу проще, быстрее и точнее.

Прибор выполняет полный спектр базовых тестов для диагностики кабеля: правильность разводки, место и характер повреждения (обрыв, короткое замыкание, перепутанные пары или жилы).

Благодаря встроенному рефлектометру, тестер может измерять длину линии и расстояние до повреждения. Для более точной оценки длины витой пары разных категорий, у пользователя есть возможность установки коэффициента распространения импульса.

Fluke Networks MicroScanner2 позволяет определить подключение линии к коммутатору, скорость передачи данных сети Ethernet, наличие напряжения PoE , генерировать в линию тональный сигнал.

Особенности

• Тестирование витой пары UTP, FTP, SSTP, телефонных и коаксиальных кабелей 75 Ω, 50 Ω, 93 Ω
• Определение обрыва, короткого замыкания, перепутанных пар и жил
• Измерение длины кабеля и расстояния до повреждения
• Идентификация типа соединения 10/100/1000 Base T
• Определение наличие Power of Ethernet (PoE)
• Идентификация активного оборудования: ПК или концентратора (Hub)
• Отображение состояния сетевых устройств;
• Цифровой и аналоговый генератор для идентификации кабеля или порта
• Тестирование патч-кордов
• Индикатор низкого заряда батареи
• Работа от двух батарей АА
• Защитный резиновый чехол
• Возможность идентификации кабеля и портов с помощью индуктивного щупа
• Инструмент для разделки и расшивки кабеля на кросс в комплекте
• Безопасная транспортировка благодаря жесткому кейсу
• Максимальная длина измеряемого кабеля : 460 м
• Разрешение по растоянию: 0,3 м
• Уровень точности: ± 4% или 0,6 м (какое значение больше) в зависимости от корректности установки NVP.  Для корректного выставления NVP рекомендуется использовать кабель длиной не менее 15 метров.

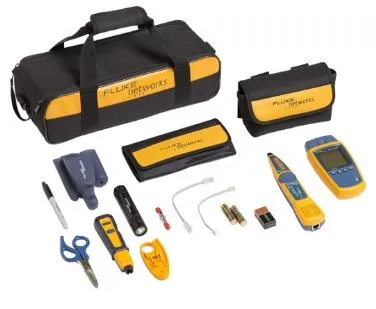

Комплект поставки

• Тестер MicroScanner2 – 1шт
• Ответная часть – 1шт
• Щуп IntelliTone 200 – 1шт
• Набор инструментов IS60 Pro-Tool – 1шт, состояший из:
  • Инструмент D914S – 1шт
  • Лезвие обрезающее EverSharp 66/110 – 1шт
  • Ножницы D-Snips – 1шт
  • Кабельный стриппер – 1шт
  • Фломастер – 1шт
  • LED Фонарик – 1шт
• Патч-корд RJ45 – RJ45 – 1шт
• Патч-корд RJ11 – RJ11 – 1шт
• Батарея питания 9В - 1шт
• Батареи питания АА - 2шт
• Сумка для MicroScaner2 – 1шт
• Сумка для аксессуаров – 1шт
• Мягкая сумка для переноски – 1шт

Технические характеристики

Разъемы для тестирования	Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω
Контроль кабелей	Длина 460 м, схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране
Генератор тонального сигнала	Цифровой сигнал генератора IntelliTone: 500 кГц; Аналоговые сигналы: 400 Гц, 1 кГц
Определение PoE	Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af)
Тестирование порта Ethernet	Паспортная скорость портов Ethernet 802.3(10/100/1000)
Источник питания	Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации
Размеры	7,6 см x 16,3 см x 3,6 см
Масса	363 г
Температура хранения	-20 °C до +60 °C
Рабочая температура	0 °C до 45 °C
Рабочая влажность	90 % (10°C до 35 °C)
Дисплей	Монохромный жидкокристаллический дисплей (LCD) с подсветкой
Калибровка	NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля
Удары/Вибрация	Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него
Безопасность	Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него
Высота над уровнем моря	4000 м; хранение: 12000 м
Электромагнитная совместимость	EN 61326-1
Гарантия	Один год
