Fluke Networks OFP2-100-M INT - кабельный тестер для сертификации СКС на платформе Versiv2
Артикул | 017236 |
Компания TINVEST дилер | Fluke Networks |
Артикул производителя: | 4955306 |
Наличие | На складе |
Цена
Включает НДС |
1 127 208 руб.
|
Вы можете купить Fluke Networks OFP2-100-M INT - кабельный тестер для сертификации СКС на платформе Versiv2 в интернет-каталоге TINVEST официального дилера Fluke Networks по выгодной цене с доставкой по РФ.
Fluke Networks OFP2-100-M INT - кабельный тестер для сертификации СКС на платформе Versiv2 применяется для тестирования и сертификации многомодовых волоконно-оптических линий связи.
OptiFiber Pro OTDR представляет собой решение 2 уровня для расширенной сертификации оптоволокна и является частью линейки для сертификации кабельной продукции Versiv™.
Простой пользовательский интерфейс Taptive и набор функций превращают любого пользователя в уверенного специалиста по установке корпоративных кабельных систем или устранению неисправностей.
Функции
- Технология SmartLoop OTDR позволяет автоматически проверять и анализировать два волокна в одном тесте без необходимости выезжать на участок в дальний конец линии.
- Пользовательский интерфейс Taptive делает углубленный анализ данных, простую настройку и использование доступными для операторов с любым уровнем навыков.
- Совместима с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.
- Проверка в режиме быстрого тестирования занимает всего две секунды
- Быстрый тест оптоволоконных кабелей центров обработки данных при помощи заранее запрограммированных настроек
- Устраняет неисправности оптоволоконных кабелей в центрах обработки данных, где короткие коммутационные кабели и множество разъемов, благодаря сверхмалым мертвым зонам
- Легко характеризует все разъемы, сращивания и зоны высокой потери посредством графического представления EventMap™
- Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора
- Система управления ProjX ускоряет окупаемость инвестиций за счет использования OTDR
- Уменьшает время простоя сети путем быстрого и точного определения неисправностей во всех типах оптоволоконных кабелей
- Встроенный визуальный дефектоскоп (VFL) легко определяет поврежденное оптоволокно.

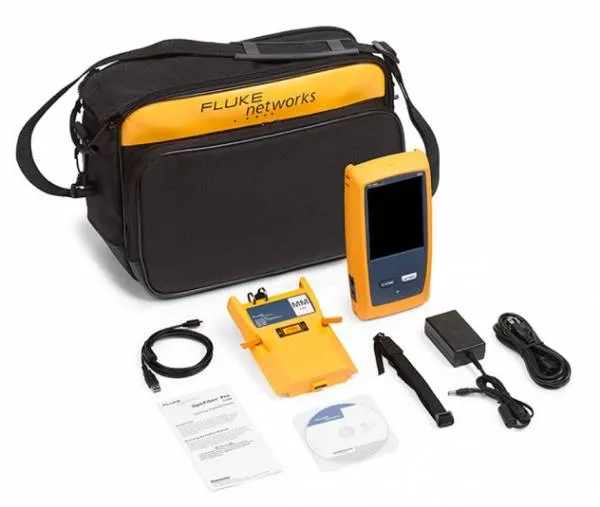

Комплект поставки
- Базовый блок Versiv2 с аккумулятором;
- Многомодовый модуль OptiFiber Pro OTDR;
- Ремешок для переноски;
- Кейс для переноски;
- Зарядное устройство переменного тока;
- Micro-USB кабель, для подключения к компьютеру;
- Компакт-диск с программным обеспечением LinkWare;
- Компакт-диск с руководством пользователя;
- Сертификат о калибровке и руководство пользователя.
Модификации
Модель | Описание | Цена, руб. |
OFP2-100-S INT | OptiFiber Pro Singlemode Wi-Fi enabled OTDR: : Versiv2 Main + OTDR module | 957 740 |
OFP2-100-MI INT | OptiFiber Pro Multimode Wi-Fi enabled OTDR with Inspection Camera and Launch Fibers: Versiv2 Main + OTDR module + FI-1000 | 1 073 734 |
OFP2-100-SI INT | OptiFiber Pro Singlemode Wi-Fi enabled OTDR with Inspection Camera and Launch Fibers: Versiv2 Main + OTDR module +FI-1000 | 1 165 998 |
OFP2-100-Q INT | OptiFiber Pro Quad (Multimode and Singlemode) Wi-Fi enabled OTDR: Versiv2 Main + OTDR module | 1 306 574 |
OFP2-100-QI INT | OptiFiber Pro Quad (Multimode and Singlemode) Wi-Fi enabled OTDR with Inspection Camera and Launch Fibers: Versiv2 Main + OTDR module + FI-1000 | 1 537 706 |
Технические характеристики
Fluke Networks OptiFiber PRO | ||||||
---|---|---|---|---|---|---|
Многомодовый модуль | Одномодовый модуль | Модуль QUAD | ||||
Длины волн |
850 нм ± 10 нм 1300 нм +35/-15 нм |
1310 нм ± 25 нм 1550 нм ± 30 нм |
850 нм ± нм 1300 нм +35/-15 нм 1310 нм ±25 нм 1550 нм ±30 нм |
|||
Совместимые типы оптоволокна |
50/125 мкм 62,5/125 мкм |
Одномодовый |
50/125 мкм 62,5/125 мкм Одномодовый |
|||
Мертвая зона событий 1 |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт |
1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
|||
Мертвая зона затухания 2 |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт |
1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
|||
Динамический диапазон 3, 5, 6 |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно |
1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
|||
Установка максимальной длины | 40 км | 130 км |
MM: 40 км SM: 130 км |
|||
Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 |
850 нм: 9 км 1300 нм: 35 км |
1310 нм: 80 км 1550 нм: 130 км |
850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
|||
Диапазон отражающей способности 4, 5 |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
|||
Разрешающая способность пробы | 3 см – 400 см | 3 см – 400 см | 3 см – 400 см | |||
Продолжительность импульса (номинальная) |
850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
|||
Время тестирования (на длину волны) |
Автоматическая настройка: 5 с (стандартно) |
Автоматическая настройка: 10 с (стандартно) |
Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно) |
|||
Настройка быстрого тестирования: 2 с (стандартно) |
Настройка быстрого тестирования: 5 с (стандартно) |
Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно) |
||||
Настройка наивысшей точности: 2 – 180 с |
Настройка наивысшей точности: 5 – 180 с |
Настройка наивысшей точности: MM – 2 – 180 с M SM – 5 – 180 с |
||||
Настройка FaultMap: 2 с (стандартно), 180 с (макс.) |
Настройка FaultMap: 10 с (стандартно), 180 с (макс.) |
Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
||||
Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
||||
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM — 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
2. Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
8. 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
9. 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
10. 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
11. Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
12. дБ колебания на шаг 1 дБ.
13. Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
Спецификация датчика FiberInspector | |
---|---|
Увеличение | ~ 200-кратное увеличение с дисплеем OptiFiber Pro |
Источник света | Синий светодиод |
Источник питания | Базовый блок Versiv |
Поле обзора (FOV) |
Горизонтально: 425 мкм Вертикально: 320 мкм |
Минимальный регистрируемый размер частиц | 0,5 мкм |
Размеры | Приблизительно 1175 x 35 мм без наконечника адаптера |
Масса | 200 г |
Диапазон температур |
Рабочая: 0 – +50 °C Хранение: от -20 °C до +70 °C |
Сертификация | CE (при использовании с базовым блоком) |
Спецификации VFL | |
---|---|
Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране |
Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
Рабочая длина волны | Номинал 650 нм |
Ширина спектра (среднеквадратичное значение) | ±3 нм |
Режимы вывода | Непрерывные волны и импульсный режим (2 — 3 Гц частоты мигания) |
Соединительный адаптер | Универсальный 2,5 мм |
Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 |
Общие характеристики | |
---|---|
Экран | 640 x 480 пикс, сенсорный |
Масса | Основной блок с модулем и аккумулятором: 1,28 кг |
Размеры | Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см |
Питание | Блок литиево-ионных батарей, 7,2 В |
Время работы от батарей | Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна |
Время зарядки | |
При выключенном тестере | 4 часа зарядки, чтобы зарядить от 10% до 90% |
При включенном тестере | 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером |
Условия эксплуатации | |
---|---|
Рабочая температура* | -18 – 45 °C |
Диапазон нерабочих температур | -30 – 60 °C |
Рабочая высота над уровнем моря |
4 000 м 3200 м с адаптером переменного тока |
Высота над уровнем моря при хранении | 12 000 м |
Электромагнитная совместимость | EN 61326-1 |
* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 °C. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели.
