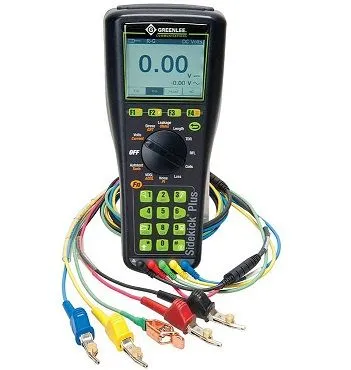

Greenlee Sidekick Plus - кабельный анализатор

Greenlee Sidekick Plus - кабельный анализатор
Наличие: на складе Артикул: 018121 Компания TINVEST дилер: Greenlee
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
376 599 р. с НДС
Это розничная цена
производителя с НДС
418 443 р.
Получить коммерческое предложение

Универсальный кабельный анализатор Greenlee SidekickPlus поможет упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

Переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации.

Анализатор SidekickPlus выполняет измерение:

  • Постоянного и переменного напряжения в линии
  • Тока шлейфа между АВ, АС, ВС.
  • Сопротивления изоляции и сопротивления шлейфа
  • Емкость пары АВ, а также между АС и ВС
  • Сопротивления заземления.
  • Затухания сигнала.
  • Уровня наведенных шумов
  • Анализирует спектр сигнала и шума (до 35 МГц)
  • Анализирует импульсные шумы (до 30МГц)
  • Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе SidekickPlus предусмотрено автоматическое тестирование параметров нажатием одной кнопки, комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test), счетчик Пупиновских катушек, шаговый рефлектометр, кабельный мост, импульсный рефлектометр для локализации неисправностей.
Анализатор SidekickPlus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.
  1. Volts. Измерение постоянного и переменного напряжения в линии
  2. Current. Измерение тока шлейфа между АВ, АС, ВС.
  3. StressTest. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.
StressTest позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением.

Вы можете купить Greenlee Sidekick Plus - кабельный анализатор в интернет-каталоге TINVEST официального дилера Greenlee по выгодной цене с доставкой по РФ.

Модели и опцииЦена,$
Greenlee Sidekick Plus 1155-5009 - Анализатор DSL (Impulse Noise, Step TDR, Wideband) 7832
Greenlee Sidekick Plus 1155-5005 - Анализатор DSL (Impulse Noise, Step TDR)
6638
Greenlee Sidekick Plus 1155-5003 - Анализатор DSL
5516
Greenlee Sidekick Plus 1155-5010 - Анализатор DSL (Impulse Noise, Step TDR, Wideband, VDSL/ADSL)
7878
Greenlee Sidekick Plus 1155-5011 - Анализатор DSL (Impulse Noise, Step TDR, Wideband, VDSL/ADSL) 8565
Greenlee Sidekick Plus 1155-5012 - Анализатор DSL (Impulse Noise, Step TDR, Wideband, bonding VDSL/ADSL) 8462
Анализатор DSL Greenlee Sidekick Plus 1155-5019
4665
Опция тестирования IPTV для Greenlee Sidekick Plus моделей 5010-5013
947
Имитатор линий и повреждений для Sidekick Plus
1892
Greenlee SP 1160-0104 - LI-ION аккумуляторная батарея к кабельному анализатору Sidekick Plus
по запросу
Greenlee FED - удаленный блок к анализатору Sidekick Plus 1128

Технические характеристики моделей Sidekick Plus

Параметр
5003 5005 5009 5010 5011 5012
Первичные параметры
Постоянное напряжение Диапазон 0-300 В
Разрешение 0-10В = 001В; 10-300В =0,1В
Погрешность ±3%
Переменное напряжение Диапазон 0-250 В
Разрешение 0-10В = 001В; 10-250В =0,1В
Погрешность ±3%
Частотный диапазон 40Гц-70Гц
Стресс тест Диапазон 0 - 82 dBrnC*
Разрешение 0.1 dBrnC*
Погрешность ±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC *

Сопротивление изоляции

Диапазон

0 – 999 МОм

Разрешение

1кОм-1МОм=1кОм; 1МОм-10МОм = 10кОм; 10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм

Погрешность

±3%

Сопротивление шлейфа

Диапазон

0 - 100МОм

Разрешение

0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом

Погрешность

±3%

Сопротивление заземления

Диапазон

0 – 250 Ом

Ток шлейфа

Диапазон

0-110 мА

Разрешение

0-10мА = 001мА; 10-100мА =0,1мА; ˃100мА=1мА

Погрешность

±2%

Определение длины линии по емкости

Диапазон

0 - 30 км

Разрешение

0-30м =0,3м; 30м-6км =4м; 6км -30км=4м

Погрешность

0-30м =5%; 30м-6км =4%; 6км -30км=10%

Продольный дисбаланс Диапазон +100дБ до +20дБ

Счетчик Пупиновских катушек

Диапазон

До 5-ти

  5003 5005 5009 5010 5011 5012
Вторичные параметры

Суммарные шумы (Circuit Noise)

Диапазон

0 – 90 dBrnC *

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

300Гц – 4кГц

300Гц – 35МГц

(диапазоны: 300Гц – 3кГц; До  50 кГц; До 245кГц; До 1.1МГц; До 8.8МГц; До 17.7МГц; До 35МГц)

Продольный шум

Диапазон частот

300Гц – 1.1МГц (Диапазоны: 300Гц – 3кГц; До 1.1МГц)

300Гц  -4.4МГц (диапазоны: 300Гц – 3кГц; До 1.1МГц; До 4.4МГц)

Анализатор спектра

Диапазон частот

До 4 кГц

До 30 МГц

Влияние сетей электропитания

Диапазон

30 – 110 dBrnC *

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

До 4 кГц

Суммарные потери

Диапазон

От +3 до –70 дБ

Частота

1004 Гц

До 4,4 МГц

Разрешение

0.1 дБ

Погрешность

±0.5 дБ

Тональный сигнал для трассировки Диапазон частот 500 – 3500 Гц
Эталонный сигнал для измерения затухания Диапазон частот 200 Гц до 20 кГц 200 Гц–4,4 МГц
Уровень От 14 до –20 dBm
Импульсные шумы Фильтры в диапазонах частот нет

C (700 – 3000 Гц); E (1 – 50 кГц); F (5 – 245 кГц); G (20 – 1100 кГц); V (до 30 МГц)

Предустановка допустимых порогов -65 дБм до +5 дБм
Нагрузка 100 Ω, 135 Ω, 120 Ω
Время измерения 1мин – 24 часа
Стандарт ANSI/IEEE 743

  5003 5004 5005 5009 5010 5011 5012
Локализация повреждений

Импульсный рефлектометр

Диапазон

До 10км

Шаговый рефлектометр

0 - 500 м

Кабельный мост

Диапазон

0-60 км

Локализация повреждений

До 2 Мом

Обнаружение повреждений

0 – 19.99 Мом

Ток утечки

73 – 730 мкА

Погрешность

±0.5% +1

Измерение параметров DSL канала

ADSL/VDSL

нет

  • Текущая скорость
  • Макс скорость
  • Пропускная способность
  • Соотношение «сигнал/шум»
  • Мощность сигнала
  • Затухание сигнала
  • Задержка сигнала
  • Отображение ошибок и сигналов тревоги
  • График  бит/тон, сигнал/шум
  • Ping
  • трассировка маршрута HTTP и FTP)
Общие параметры

Разрешение дисплея

320 x 240

Рускоязычное меню

есть

Память

400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки

Порт для связи с ПК

USB

Допустимая влажность воздуха окружающей среды

До 80% без конденсации

Диапазон рабочих температуп

От -18 до +50◦С

Питание

3 Li-ion аккумулятора

Альтернативное питание

6АА батареек

Время работы от батареи

8 часов

Габариты

279 x 121 x 76 мм

Вес

1,4 кг


*dBrnC (dB ratio/noise C) где:

  • (дБ) - логарифмическая единица уровней, затуханий и усилений
  • Ratio – соотношение;
  • Noise –шум;
  •  C – тип фильтра (700 - 3000 Гц)
  • легко пересчитываются в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

Сводная таблица функциональных возможностей Sidekick Plus

GT-SP-5003

GT-SP-5005

GT-SP-5009

GT-SP-5010

GT-SP-5012

GT-SP-5019

Постоянное/переменное напряжение

+

+

+

+

+

+

Постоянный/переменный ток

+

+

+

+

+

+

Стресс тест, продольная асимметрия

+

+

+

+

+

+

Сопротивление шлейфа/изоляции

+

+

+

+

+

+

Емкость / определенеи длины кабеля по емкости

+

+

+

+

+

+

Сопротивление заземления

+

+

+

+

+

опция

Импульсный рефлектометр, счетчик пупиновских катушек

+

+

+

+

+

+

Шаговый рефлектометр(до 500 м)

+

+

+

+

опция

Кабельный мост

+

+

+

+

+

опция

Тестирование DSL канала (Бит/тон; SNR и т. д.)

+

+

+

Тест. транспортного уровня (PPPoE, Bridged Mode и т. д.)

+

+

+

IP тесты ((Ping, HTTP & FTP и т. д.)

+

+

+

Поддержка технологии “Vectoring” / “Pair Bonding”

+/-

+

+/ опция

Измерение импульсных шумов (до 1,1 кГц / до 30 МГц)

+/-

+

+

+

опция

Измерение вносимых потерь (до 4 кГц / 8.8МГц)

+/-

+/-

+

+

+

+/ опция

Измерение шумов (фильтр С / фильтры E, F, G, V и. др)

+/-

+/-

+

+

+

+/ опция

Оценка влияния сетей электропитания (С / G фильтр)

+/-

+/-

+

+

+

+/ опция

Анализ спектра (фильтр С / E, F, G, V)

+/-

+/-

+

+

+

+/ опция

Тестирование IPTV

опция

опция

опция
