Сертифицирующий кабельный тестер TESTPRO CV100-K11 для оптических линий
Артикул | 036322 |
Компания TINVEST дилер | AEM |
Наличие | На складе |
Цена
Включает НДС |
2 430 856 руб.
|
Вы можете купить Сертифицирующий кабельный тестер TESTPRO CV100-K11 для оптических линий в интернет-каталоге TINVEST официального дилера AEM по выгодной цене с доставкой по РФ.
TestPRO CV100-K11 - набор кабельного тестера для оптических линий 8 категории.

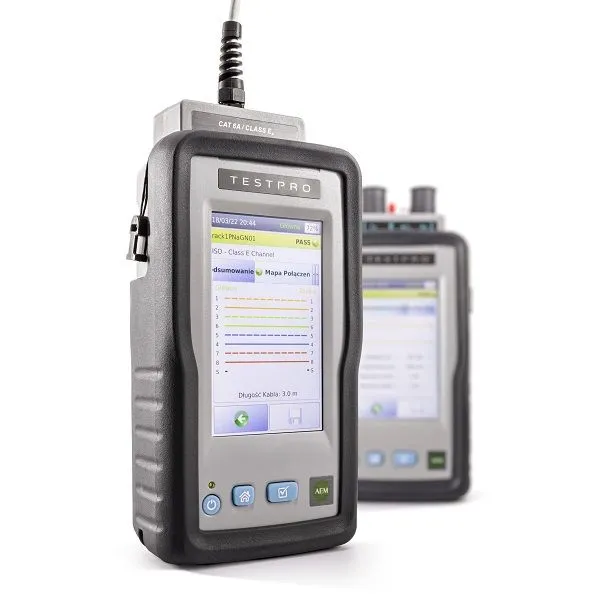

Платформа TestPRO CV100 не имеет разделения блоков на Main / Remote. Любой из двух используемых в работе блоков может работать как в режиме Main, так и Remote. Это удобно при проведении некоторых работ, например: PoE тестирование, работа с микроскопом, выполнение сетевых тестов. В этих случаях оба блока можно использовать как независимые, полнофункциональные устройства.

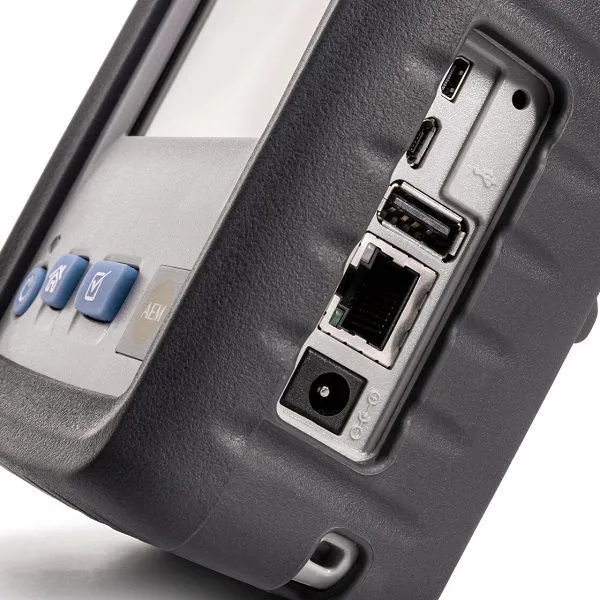

Каждый блок оснащен сенсорным экраном, USB портом и Ethernet портом. В зависимости от выполняемых работ, к блоку подключаются различные модули: для сертификации меди, оптики, SPE, для квалификации гигабитных линков, для работы с PoE, сертификации патч-кордов и коаксиала.
TestPRO CV100 проводит полную сертификацию канала СКС категории 6A за 6 секунд.
Точность прибора подтверждена независимой проверкой в лаборатории ETL/Intertek по стандартам ANSI/TIA-1152-A (уровни IIIe и 2G), IEC 61935-1 Ed. 4 (уровни IIIe, IV и V) и IEC 61935-1 Ed. 5 Draft 46/595/CD (уровни VI Class I и II)
TestPRO CV100 можно использовать как лабораторный прибор, позволяющий оценить какой либо параметр без привязки к стандартам. Например, требуется создать канал 2.5 Гб, длиной 200 метров для подключения ТД Wi-Fi. Стандартную сертификацию такой канал не пройдет. Но это не значит, что он не будет работать при требуемых параметрах. В таком случае верификация с TestPRO CV100 однозначно определит работоспособность канала.
Еще один пример из области PoE. Если высокоскоростной канал ( 2.5, 5, 10 Гб ) с PoE работает нестабильно, то возможно проблема в "плывущих" характеристиках канала из-за перегрева кабеля (большие токи PoE). Для такого случая TestPRO CV100 может производить длительное тестирование производительности Ethernet с одновременной нагрузкой PoE-источника до 90Вт.
Особенности
- Сертификация медных линий до 8 категории ( частотный диапазон 3 ГГц )
- Сертификация однопарного Ethernet SPE
- Сертификация многомодовых ВОЛС
- Сертификация одномодовых ВОЛС
- Сертификация ВОЛС на основе гибридных кабелей
- Полное тестирование PoE, с нагрузочными тестами
- Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб
- Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE
- Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте
- WiFi диагностика
- ПО для обработки результатов измерений TestDataPro
- TestPRO CV100 одобрен ведущими производителями СКС
Технические характеристики
Параметр | Значение |
---|---|
Кабели LAN с экранированной и неэкранированной витой парой | Категории TIA 3, 4, 5, 5e, 6, 6A, 8 - 100 Ом Классы ISO/МЭК C, D, E, EA, F, FA и I/II - 100 Ω и 120 Ω |
Адаптеры Постоянной линии | Тип штекера - экранированный RJ45 |
- | Дополнительный тип штекера - Tera, GG45 |
Адаптеры для каналов | Тип гнезда - экранированный RJ45 |
- | Дополнительный тип гнезда - Tera, GG45 |
Стандарты TIA | Категория 3, 4, 5, 5e, 6, 6А, 8 по стандарту ANSI/TIA-568.2-D |
Стандарты ISO/IEC | Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC |
Максимальная частота | 3000 МГц |
Скорость автотеста | Полный автотест категории 6A, класса EA (обе стороны) - 6 секунд |
- | Полное двустороннее тестирование кат. 8секунд (включая измерение TCL, ELTCTL и асимметрии по сопротивлению) - 30 секунд |
Измеряемые параметры СКС | ------------------------------ |
- | Схема соединений |
- | длина по парам |
- | задержка распространения |
- | попарный дисбаланс задержки распространения |
- | сопротивление по парам (спротивление петли) |
- | дисбаланс сопротивления между парами (разность сопротивления пар при параллельном включении проводников в паре) |
- | дисбаланс сопротивления проводников в паре (разность сопротивления проводников) |
- | вносимые потери (затухание) |
- | уровень отражений для дифференциального сигнала (RL) |
- | перекрестные наводки на ближнем конце - NEXT |
- | перекрестные наводки на дальнем конце - FEXT |
- | отношение затухания к NEXT - ACR-N |
- | отношение затухания к FEXT - ACR-F (бывший ELFEXT) |
- | отношение затухания к PS FEXT - PS ACR-F (бывший PS ELFEXT) |
- | суммарные наводки на ближнем конце PS NEXT |
- | отношение затухания к PS NEXT - PS ACR-N |
- | синфазный баланс на ближнем конце (TCL) |
- | нормированный по затуханию синфазный баланс на дальнем конце - ELTCTL |
Дисплей | цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480 |
Корпус | Высокопрочный пластик с ударостойким покрытием |
Размеры | 200 x 105 x 50 мм |
Масса | 1,2 кг |
Питание | Блок литий-ионных аккумуляторов, 3,7 В, 13 А*ч |
Среднее время работы от аккумулятора | 8 часов |
Время заряда аккумулятора | 7 часов |
Поддерживаемые языки | Английский, французский, немецкий, итальянский, испанский, китайский, русский, польский |
Период калибровки | 1 год (калибровка, проведенная сервисным центром) |
Внешний адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n/ac, два диапазона (2,4 ГГц и 5 ГГц) |
Измерение длины витой пары | ------------------------------ |
Диапазон | 1000 м |
Разрешение | 0,1м |
Точность | ± (1 м + 4 %) от 0 м до 1000 м |
Сопротивление пары | ------------------------------ |
Диапазон | 0 Ом до 1000 Ом |
Разрешение | 0,1 Ом |
Точность | ± (0.5 Ом + 1%) |

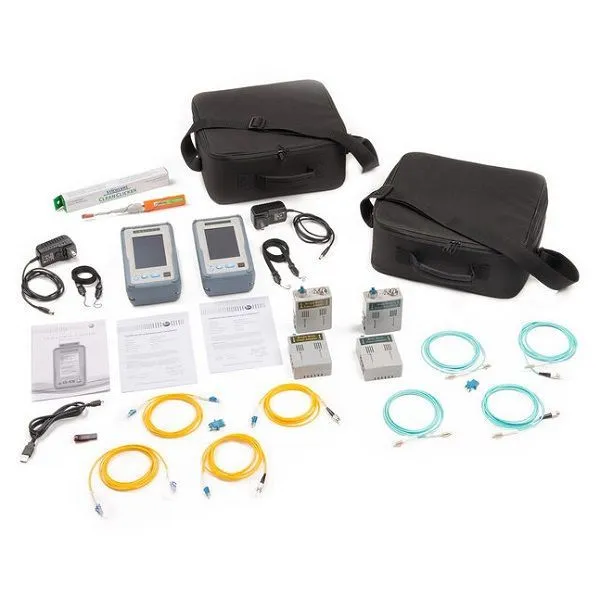

Комплект поставки
- Сертифицирующий кабельный тестер TESTPRO CV100-K11 для оптических линий
- Два базовых блока TestPro;
- Cертификаты заводской калибровки для каждого базового блока TestPro и оптических адаптеров;
- Два подвесных ремня;
- Краткое руководство по эксплуатации;
- USB-кабель;
- Флэш-накопитель USB с ПО для управления результатами TestDataPro;
- Два адаптера питания переменного тока;
- Пластиковый кейс для переноски;

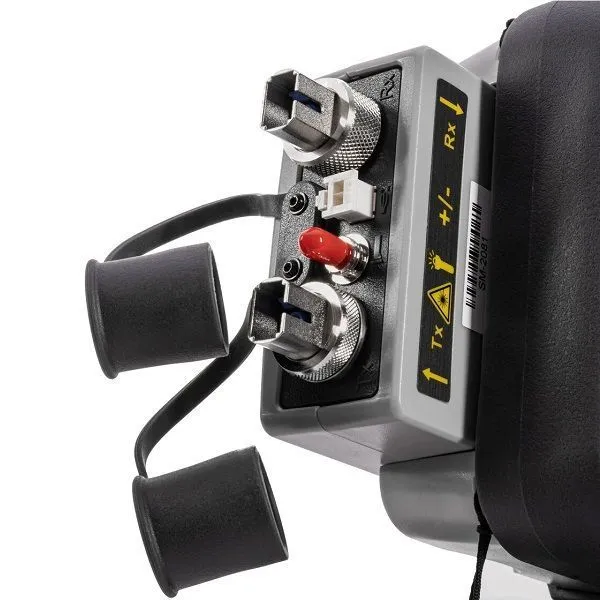

- Комплект одномодовых оптических тестовых адаптеров AD-SM-K01;
-
Комплект многомодовых оптических тестовых адаптеров AD-MM-K01.
Дополнительные опции
Артикул | Описание | Цена, руб. |
MM-ST-K01 |
Комплект многомодовых тестовых шнуров и адаптеров MM-ST Два адаптера ST для передатчика; Два адаптера ST для приемника; Два эталонных шнура FC-ST для передатчика; Четыре эталонных шнура ST-ST. |
45100 |
MM-SC-K01 |
Комплект многомодовых тестовых шнуров и адаптеров MM-SC Два адаптера SC для передатчика; Два адаптера SC для приемника; Два эталонных шнура FC-SC для передатчика; Четыре эталонных шнура SC-SC. |
45100 |
MM-FC-K01 |
Комплект многомодовых тестовых шнуров и адаптеров MM-FC Пара FC-адаптеров для приемника; Четыре тестовых шнур FC-FC |
37600 |
SM-ST-K01 |
Комплект одномодовых тестовых шнуров и адаптеров SM-ST Два адаптера ST для передатчика; Два адаптера ST для приемника; Два эталонных шнура FC-ST для передатчика; Четыре эталонных шнура ST-ST. |
45100 |
SM-SC-K01 |
Комплект одномодовых тестовых шнуров и адаптеров SM-SC Два адаптера SC для передатчика; Два адаптера SC для приемника; Два эталонных шнура FC-SC для передатчика; Четыре эталонных шнура SC-SC. |
45100 |
SM-FC-K01 |
Комплект одномодовых тестовых шнуров и адаптеров SM-FC Пара FC-адаптеров для приемника; Четыре тестовых шнур FC-FC |
37600 |
MM-LC-CORD-K01 |
Комплект многомодовых сменных эталонных шнуров MM-LC Пара эталонных шнуров FC-LC для передатчика; Пара эталонных шнуров LC-LC для приёмника |
22600 |
SM-LC-CORD-K01 |
Комплект одномодовых сменных эталонных шнуров SM-LC Пара эталонных шнуров FC-LC для передатчика; Пара эталонных шнуров LC-LC для приёмника |
22600 |
PROBE-FIBER-INSP |
USB микроскоп для осмотра оптоволокна PROBE-FIBER-INSP в составе: Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB; Универсальный интерфейс 2.5мм вилка; Универсальный интерфейс 2.5мм розетка; Универсальный интерфейс 1.25мм вилка; Универсальный интерфейс 1.25мм розетка; Сумка для переноски. |
109200 |
MPO-INSP-TIP | Комплект сменных наконечников MPO-INSP-TIP для микроскопа FIBER INSPECTION PROBE | 54600 |
CABLE ASSY-HYBRID2 | Переходник для тестирования медных пар гибридных оптоволоконных кабелей | 16400 |
AD-NET-CABLE | Пара тестовых адаптеров для TestPro CV100 с функциями проверки многогигабитных каналов и PoE | 311000 |
AD-CAT8.1-PLE | Пара тестовых адаптеров постоянной линии CAT8.1 для TestPro CV100 | 51200 |
AD-CAT8.1-CH | Пара тестовых канальных адаптеров CAT8.1 для TestPro CV100 | 30700 |
AD-CAT6A-PLE | Пара тестовых адаптеров постоянной линии CAT6A для TestPro CV100 | 45100 |
ACC-6A-PL-PLUG | Пара сменных коннекторов для AD-CAT6A-PL | 9600 |
AD-COAX-KIT | Пара тестовых адаптеров для коаксиального кабеля для TestPro CV100 | 45100 |
AD-M12-D | Пара M12 D-coded тестовых адаптеров для TestPro CV100 | 73700 |
AD-M12-X | Пара M12 X-coded тестовых адаптеров для TestPro CV100 | 73700 |
AD-5e-PCORD | Пара тестовых адаптеров для проверки патч-кордов CAT5E для TestPro CV100 | 60100 |
AD-6-PCORD | Пара тестовых адаптеров для проверки патч-кордов CAT6 для TestPro CV100 | 75100 |
AD-6A-PCORD | Пара тестовых адаптеров для проверки патч-кордов CAT6A для TestPro CV100 | 82600 |
AD-8.2-TERACH | Пара тестовых канальных адаптеров CAT 8.2 TERA для TestPro CV100 | 105100 |
AD-8.2-TERAPL | Пара тестовых адаптеров постоянной линии CAT 8.2 TERA для TestPro CV100 | 120100 |
AD-8.2-GG45CH | Пара тестовых канальных адаптеров CAT 8.2 GG45 для TestPro CV100 | 105100 |
AD-8.2-GG45PL | Пара тестовых адаптеров постоянной линии CAT 8.2 GG45 для TestPro CV100 | 120100 |
AD-SPE-IEC 63171-6 | Пара тестовых адаптеров однопарного Ethernet (IEC 63171-6) для TestPro CV100 | 75100 |
OP-CERT | Лицензия для активации функционала модуля тестирования витой пары | 473300 |
ACC-HARD-CASE | Пластиковый кейс для переноски TESTPRO | 42300 |
ACC-SOFT-CASE-SMALL | Мягкая сумка ACC-SOFT-CASE-SMALL для переноски комплектов NSA-K30 | 18500 |
ACC-POWER-AD | Блок питания ACC-POWER-AD для тестеров NSA с набором сетевых адаптеров для разных стран | 6200 |
