Сетевой тестер Tempo NeTcat Pro NC-500

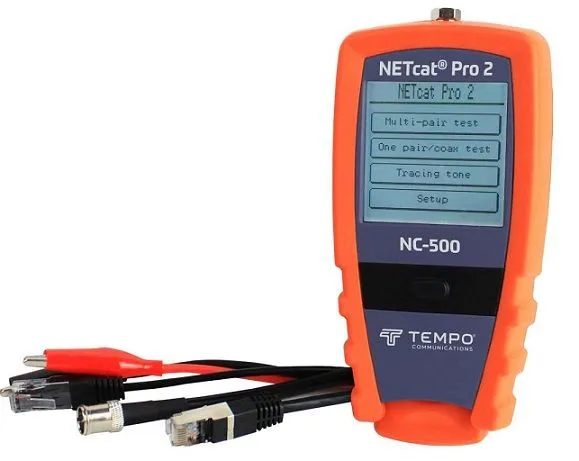

Сетевой тестер Tempo NeTcat Pro NC-500 - компактный и многофункциональный прибор для диагностики витой пары и коаксиальных кабелей.

Кроме набора базовых тестов, таких как тестирование целостности проводки, наличия обрывов, КЗ, перепутанных пар, жил и др., тестер NeTcat Pro позволяет определять активный ли порт и какое оборудование установлено на обратном конце, наличие PoE. NC-500 выполняет измерения методом TDR (импульсный рефлектометр), благодаря чему определяет расстояние не только до обрыва кабеля, но и до короткого замыкания.

Кабельный тестер NetCat Pro NC-500 имеет простой и интуитивно понятный интерфейс.  Все основные измерения производятся в окне многопарного тестирования (Multi Pair Test). Для дагностики отдельной пары или коаксиального кабеля, используется следующий пункт меню – One Pair/Coax test. Отображение информации производится на высоко контрастном сенсорном ЖК дисплее с разрешением 128×128 точек и подсветкой.

Особенности

• cенсорный экран с регулировкой контрастности и подсветкой;
• одновременное отображение схемы разводки и расстояния до повреждений;
• тестирование экранированной (STP) и не экранированной (UTP) витой пары, а также коаксиальных кабелей;
• определение наличия PoE;
• определение длины кабеля и расстояния до обрыва (до 610 м) рефлектометрическим методом (TDR);
• определение расстояния до короткого замыкания между парами;
• определение обрыва экрана кабеля;
• диагностика перепутанных жил в паре (reversed pair);
• диагностика перепутанных жил разных пар (crossed wires);
• тестирование расщепленных пар (split pair);
• идентификация типа соединения: 10/100/1000 Base T;
• память типов кабелей с разными NVP в том числе заданных пользователем;
• функция записи напоминаний/заметок Memory Pad;
• идентификация активного оборудования: ПК или концентратора (Hub);
• отображение состояния сетевых устройств;
• генерация тонального сигнала для сортировки жил и идентификации порта кросса;
• тестирование патч-шнуров;
• индикатор низкого заряда батареи;
• работа от одной батареи 9В;
• совместимость с индуктивными щупами Tempo


Технические характеристики

Характеристики TempoNETcat Pro NC-500:

Параметр	Значение
Максимальная длина измеряемого кабеля, м (определение длины кабеля и расстояния до обрыва и КЗ)	609.6
Разрешение при измерении длины, см	30,5
Погрешность определения расстояния до обрыва и КЗ	±4%
Максимальная длина кабеля для определения схемы (Wiremap), м	100
Минимальное расстояние для идентификации Split Pair, м	3
Частота сигнала для трассировки и отбора пар	577 Гц/983 Гц; ​577 Гц/983 Гц/818Гц/923 Гц
Тип дисплея	Сенсорный, монохромный LCD 60 x 58 мм с подсветкой
Разрешение дисплея	128х128 точек
Тип интерфейсов	RJ45, Коаксиальный (F)
Питание	9 В (крона)
Время автоотключения в режиме ожидания, мин	настраиваемое (0 – 15 мин)
Температура эксплуатации	0 °C до 50 °C
Температура хранения	-20 °C до 70 °C
Габариты, мм	85 x 35 x 170
Вес, гр	200
