Универсальный кабельный тестер xDSL КБ Связь ЦИФРА-М1

Цифра-М1 - тестер ADSL, VDSL (xDSL), + LAN-Тестер, + Измеритель первичных параметров U, R, C, + Генератор 1кГц в одном приборе.

Включен в Реестр промышленной продукции, произведенной на территории РФ.
№ записи: 466\10\2023

Тестер xDSL КБ Связь Цифра-М1 предназначен:

• для диагностики и быстрой оценки качества подключения канала широкополосного доступа с применением технологий ADSL, ADSL2, ADSL2+ / VDSL, VDSL2
• для измерения первичных параметров линии связи U, R, C
• для определения технического состояния и схемы разводки медного кабеля типов UTP, STP
• для поиска неисправностей на физическом и сетевом уровне локальных вычислительных сетей.

Функции тестера xDSL

Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:

• технология соединения
• максимальная скорость
• достигнутая скорость
• затухание в линии
• запас помехоустойчивости – соотношение сигнал/шум SNR
• выходная мощность
• Частотные характеристики линии в виде графика спектрального заполнения рабочей частоты по бинам (распределение «бит на бин»)
• Частотные характеристики линии в виде графиков по параметру соотношение сигнал/шум (SNR)
• Частотные характеристики линии в виде графиков по параметру шум покоя (QLN)
• Эмуляция работы модема
• Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE

Комплект поставки

• Тестер – 1 шт.,
• Комплект проводов – 1 шт.
• Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) – 1 шт.
• "Оконечник" – 1шт.
• Аккумуляторные батареи типа "АА" - 4 шт (установлены).
• Руководство пользователя – 1 шт.

Технические характеристики

Измеритель первичных параметров линии связи U, R, C

• Измерение постоянного напряжения: ± 350 В
• Измерение переменного напряжения от 0 до 300 В
• Измерение сопротивления от 0 до 100 МОм
• Измерение электрической емкости от 0 до 5 мкФ

Для удобства пользователя и сокращения времени измерения в тестере реализован «Комплексный тест» с выводом измеренных параметров на дисплей. Все параметры измеряются по схеме: жила «А»-земля, жила «Б»-земля, жилы «А»-«Б» относительно друг друга.

Функции LAN-тестера

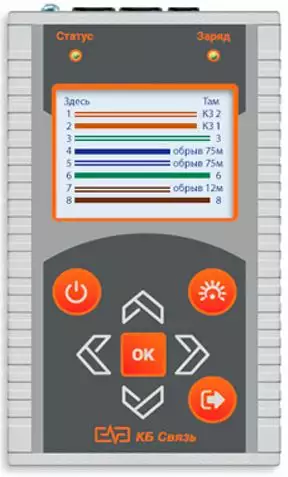

• Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов
• Определение типа неисправности КЗ, Обрыв - пожильно
• Определение расстояния до обрыва в кабелях UTP - пожильно
• Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля

Генератор 1 кГц

Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)

PING-тест

Настройка параметров: IP адрес, маска подсети, шлюз

Отчеты

Отчеты по результатам тестирования сохраняются в памяти тестера. Максимальное количество сохраненных отчетов – 100 шт.

Настройки пользователя

• Контраст дисплея
• Количество попыток установления связи с DSLAM
• IP адрес тестера
• IP адрес хоста
• Маска подсети, шлюз
