Кассета распределительная MPO на 12 портов

Кассеты MPO представляют собой высокоэффективное модульное решение для быстрого развертывания волоконно-оптических кабельных систем с поддержкой перспективных форматов передачи данных 40 и 100 Gigabit Ethernet. Данные устройства особенно востребованы в Центрах Обработки Данных (ЦОД).

Конструктивно кассета MPO представляет собой переходник-разветвитель с 12/24-жильного оптического кабеля, оконцованного разъемом MPO, на стандартные разъемы оптических портов (LC, SC и других типов). Внутри подобных кассет используется только улучшенное оптоволокно (OS2, OM4), что в совокупности с качественными разъемами позволяет минимизировать потери сигнала.

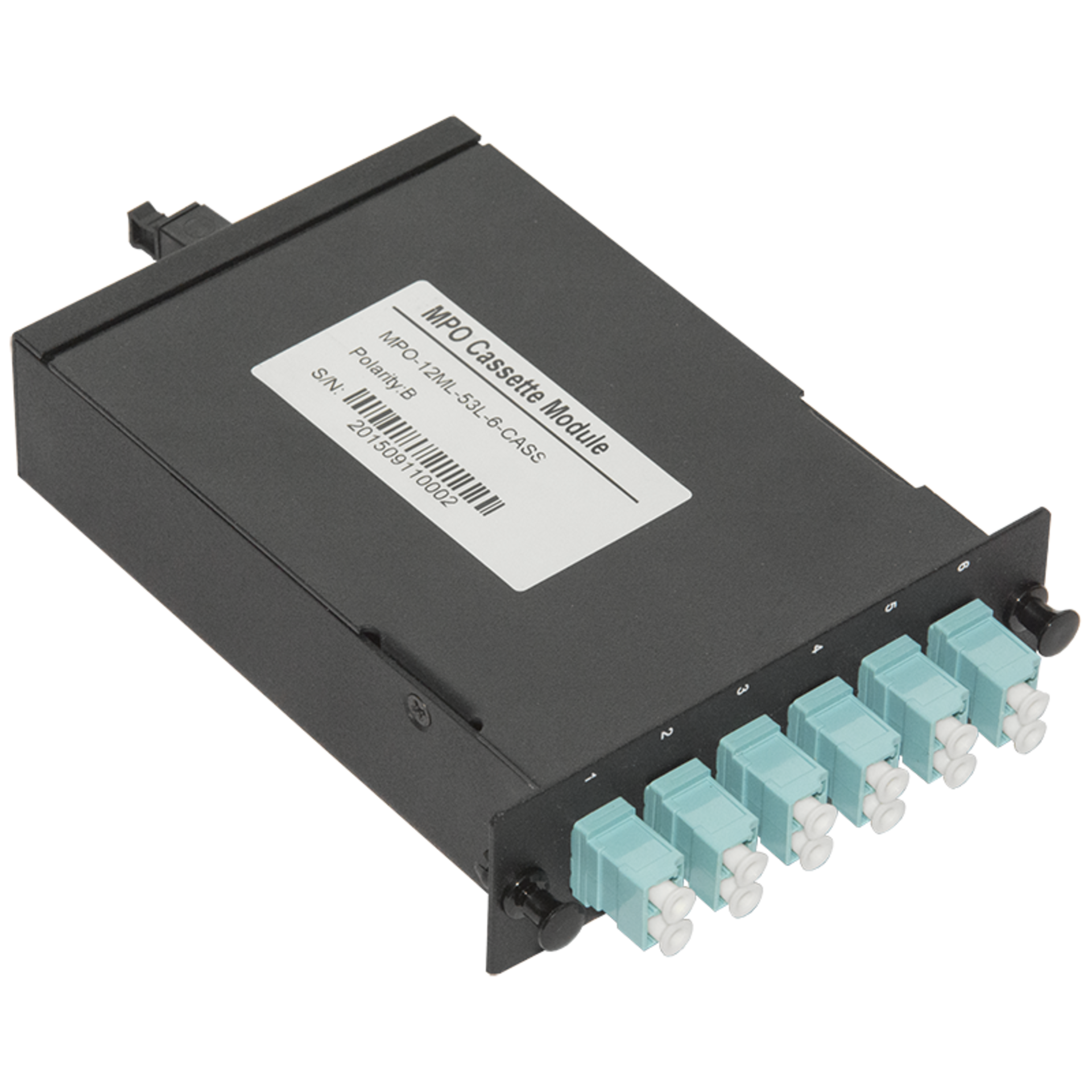

На лицевой стороне кассеты MPO располагаются стандартные оптические порты, обеспечивающие подключение 12 волокон. Cзади расположен один разъем MPO.

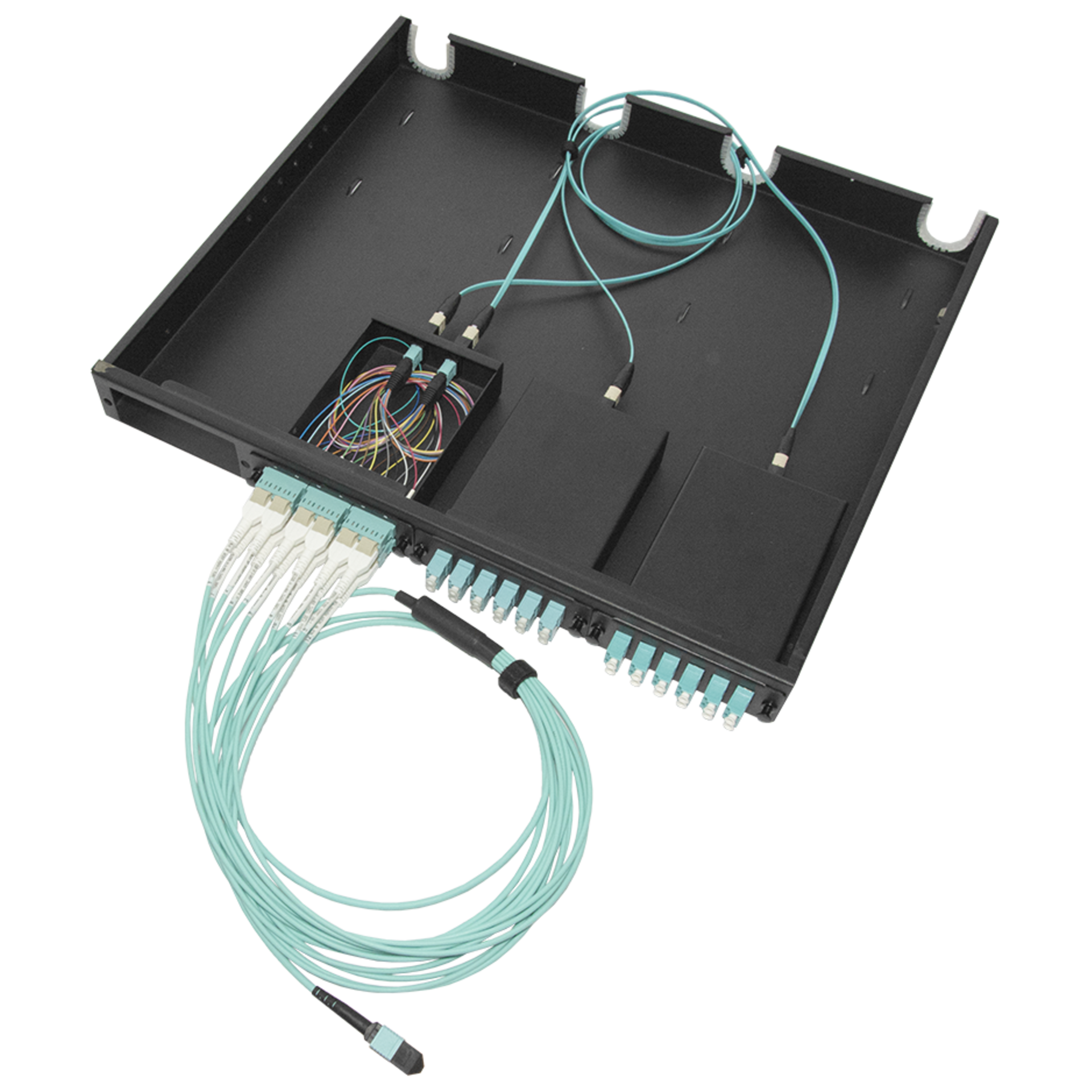

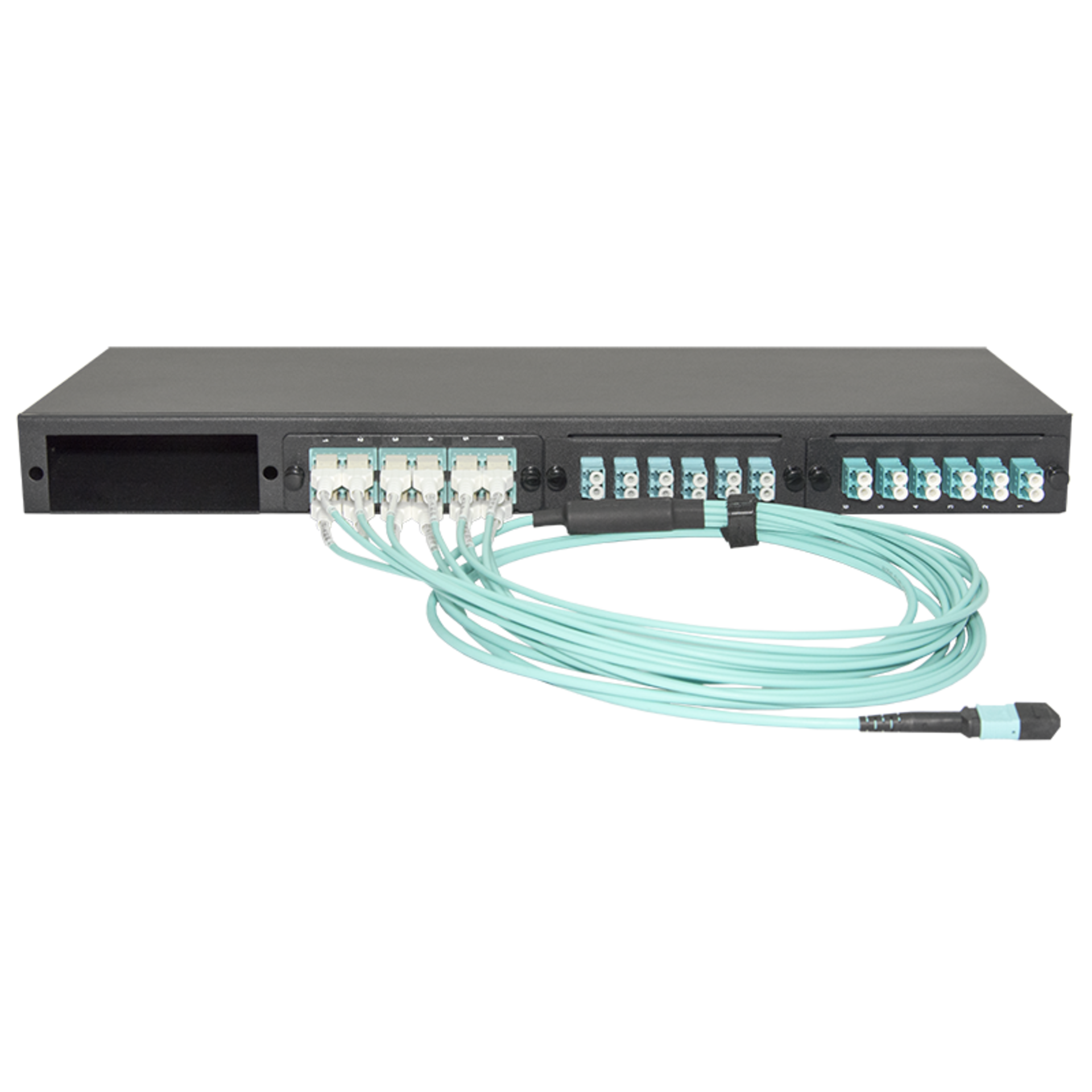

Эти компоненты собраны внутри металлического корпуса кассеты, которая может устанавливаться горизонтально в 19” раму или оптическую полку монтажной высотой 1U (до 3-кассет). Кроме того, кассеты MPO могут устанавливаться вертикально в 19” оптические панели монтажной высотой 4U (до 12 кассет).

Основные достоинства кассет MPO — минимальные искажения сигнала при передаче на ультравысоких скоростях и поддержка технологии Plug-and-Play, что позволяет ощутимо снизить эксплуатационные издержки.

Для уменьшения вносимых потерь в разъемах кассеты МРО применяются прецизионные элементы из керамики. Стабильность и высокая повторяемость характеристик достигнуты благодаря применению усовершенствованного технологического процесса шлифовки с более строгими требованиями к геометрии торцов волоконных. На лицевой панели кассеты установлены адаптеры LC цвета морской волны. Кассета Quick-Fit оборудована боковыми защелками для установки в коммутационные панели, монтажные рамы, оптические боксы и другие совместимые конструктивы. Кассета комплектуется элементами маркировки.

Применение:

• Готовое решение с установленными волоконно-оптическими кассетами MPO
• Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС
• Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand
• Подключение активного оборудования по схеме Interconnect или Crossconnect
• Переход от многоволоконных MPO к стандартным оптическим разъемам
• Поддержка передачи на основе параллельной оптики 40/100 Гбит/с
• Создание систем с возможностью гибкой реконфигурации

Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных.

Свойства системы MPO:

• Модульная кабельная система, основанная на претерминированных распределительных кассетах и соединительных кабелях
• Поддержка приложений 10 Gigabit Ethernet, Fiber Channel, InfiniBand
• Минимальное время развертывания – «подключил и готово!»
• Высокая плотность монтажа – до 96 оптических портов в типоразмере 1U
• Минимальное заполнение кабельных трасс, не создает препятствий для циркуляции воздушных потоков
• Способствует более эффективному охлаждению оборудования и снижению энергопотребления
• Возможна установка кассет с одномодовыми и многомодовыми портами

Модульная конструкция высокой плотности

Максимально повышает плотность, обеспечивая до 96 оптоволоконных соединений на 1U для эффективного использования пространства стойки

Гибкость конструкции обеспечивает простоту обслуживания и обновления, что позволяет получить решение с высоким уровнем масштабируемости

Сочетание конструктивных особенностей обеспечивает низкую совокупную стоимость владения

Коннектор MPO на 12 оптических волокон

Обеспечивает более низкие суммарные вносимые потери с малыми отклонениями между каналами, в результате чего достигаются улучшенные характеристики потерь в соединениях каналов

100% тестирование

Проверенные оптические характеристики обеспечивают устойчиво высокие показатели и высокую надежность, в результате чего достигается улучшенная целостность сети

Система предварительно собранных модульных кассет

Обеспечивает повышенную надежность и быстроту развертывания; сокращает время и стоимость монтажа

Инновационный инструмент

Облегчает доступ для внесения изменений в схему коммутации, чтобы для демонтажа коннекторов сэкономить время и снизить стоимость монтажа.

Система MPO оптимальна для поддержки любых волоконно-оптических приложений ЦОД. Модульный принцип построения гарантирует гибкость кабельной проводки и ее быстрое разворачивание, причем без привлечения высококвалифицированных монтажников.

Условия эксплуатации:

• Рабочая температура от -15 °C до +65 °C
• Относительная влажность 0-90% при температуре (+30 °C)
• Атмосферное давление 70 кПа-106 кПа
