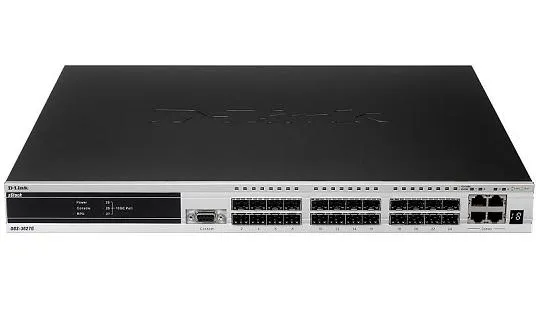

Коммутатор D-Link DL-DGS-3627G

Управляемый стекируемый коммутатор D-Link DL-DGS-3627G 3 уровня с 20 портами SFP, 4 комбо-портами 1000Base-T/SFP и 3 слотами расширения

Коммутаторы нового поколения серии xStack DGS-3600 предоставляют сетям крупных предприятий и предприятий малого и среднего бизнеса (SMB) высокую производительность, гибкость, безопасность, многоуровневое качество обслуживания (QoS) и возможность подключения резервного источника питания. Коммутаторы обеспечивают высокую плотность гигабитных портов для подключения рабочих мест, оснащены слотами SFP для гибкого подключения по оптике, слотами для установки модулей расширения с портами 10 Gigabit Ethernet и поддерживают расширенные функции программного обеспечения. Коммутаторы можно использовать в качестве устройств уровня доступа подразделений или в ядре сети для создания многоуровневой сетевой структуры с высокоскоростными магистралями и централизованным подключением серверов. Провайдеры услуг могут также использовать преимущества коммутаторов с высокой плотностью портов SFP для формирования ядра оптической сети (FTTB).

Любой из коммутаторов серии DGS-3600 может функционировать в качестве автономного устройства или части масштабируемого стека. Встроенная поддержка технологии Single IP Management позволяет автономному коммутатору стать частью виртуального стека, в котором внутристековый трафик передается по обычным сетевым кабелям, исключая необходимость использования дорогостоящих специализированных кабелей для стекирования.

В качестве альтернативы виртуальному стеку, используя дополнительные модули с портами 10 Gigabit Ethernet на основе коммутаторов серии DGS-3600 можно создать физический стек. В такой стек можно объединить до 12 коммутаторов DGS-3600 и получить до 576 портов Gigabit Ethernet2.

Для повышения производительности и безопасности коммутаторы серии DGS-3600 обеспечивают расширенную поддержку VLAN, включая GARP/GVRP и 802.1Q. Для поддержки объединенных приложений, включая VoIP, ERP и видеоконференций, широкий набор функций QoS/CoS 2/3/4 уровней гарантирует, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме.

Технические характеристики

Интерфейсы
• 20 слотов SFP
• 4 комбо-порта 10/100/1000BASE-T/ SFP
• 3 открытых слота для модулей 10-Gigabit Uplink
• 1 консольный порт RS-232

Физическое стекирование
• Устанавливаемый модуль стекирования: DEM-410CX или DEM-410X
• Максимальное число устанавливаемых стекируемых портов: 2 порта CX4 или XFP
• Скорость стекирования (на порт): 20 Гбит/с (полный дуплекс)
• Количество устройств, объединенных в стек: 12

Дополнительный 10-Gigabit модуль
• Модуль с 1 слотом XFP (DEM-410X)
• Модуль с 1 портом CX4 (DEM-410CX)

Производительность
• Коммутационная фабрика: 108 Гбит/с
• Скорость продвижения пакетов: 80.36 Mpps
• Размер буфера: 2 МБ
• Размер таблицы MAC-адресов: 16 К записей
• Размер таблицы статической маршрутизации IP v4/v6: 12 К записей
• Размер таблицы маршрутизации IP v6: 6 К записей
• Размер таблицы узла IP v4: 8 К записей
• Размер таблицы узла IP v6: 4 К записей
• Размер Jumbo-фреймов: 9,216 байт

Возможности стекирования
• Поддержка виртуального стекированя
  - D-Link Single IP Management v1.6
  - До 32 устройств на виртуальный стек
  - Ширина полосы пропускания до 20 Гб
• Физическое стекирование
  - Технология стека поддерживает «цепь» и «кольцо»
  - Полоса пропускания до 40 Гб
  - До 12 устройств на стек
  - Поддержка мастера резервного копирования
  - Зеркалирование или агрегирование каналов сквозь стек

Функции 2 уровня
• Таблица MAC-адресов: 16K
• Управление потоком
  - Управление потоком 802.3x
  - Предотвращение блокировок HOL
• Размер пакетов Jumbo Frame: до 9 216 Байт
• IGMP snooping
• IGMP v1/v2/v3 Snooping
  - Поддержка до 1K IGMP Snooping групп
• IGMP Snooping Fast Leave
• Host-Based IGMP Fast Leave
  - MLD Snooping
• MLD v1 Snooping
  - Поддержка до 1K MLD snooping групп
  - MLD Snooping Fast Leave
  - Spanning Tree
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP
  -  Фильтрация BPDU на порту / на устройстве
  - Root restriction
• Функция Loopback Detection
  - 802.3ad Link Aggregation
  - Максимум 32 группы на устройство
  - 8 портов Gigabit или 2 порта 10G на устройство
• Зеркалирование портов:
  - Режим One-to-One
  - Режим Many-to-One
  - Flow-based Mirroring
  - RSPAN
• L2 Protocol Tunneling

VLAN
• VLAN Group
• Максимальное количество статических групп VLAN - 4K
• Максимальное количество динамических групп VLAN - 255
• 802.1Q Tagged VLAN
• 802.1v Protocol VLAN
• GVRP
• Функция Double VLAN (Q-in-Q)
  - Port-based Q-in-Q
  - Selective Q-in-Q
• Функция MAC-based VLAN

Функции 3 уровня
• Количество IP-интерфейсов: 256
• VRRP
• IPv6 Tunneling
  - Static
  - ISATAP
  - GRE
  - 6to4
• IPv6 Ready Phase 1/2
• Proxy ARP
• Gratuitous ARP

Маршрутизация 3 уровня
• До 12 К записей маршрутизации устройств с использованием протоколов IPv4/v6
  - До 12K для маршрутов IPv4
  - До 6K для маршрутов IPv6
• До 8K всех пересылаемых записей устройств по протоколам IPv4/v6
  - До 8K записей для IPv4
  - До 4K записей для IPv6
• До 256 записей статической маршрутизации для IPv4, до 128 записей для IPv6
  - Поддержка ECMP / WCMP
• Маршрутизация на основе политик
• RIP v1/v2
• RIPng (IPv6)
• OSPF
  - OSPF v2
  - OSPF v3 (IPv6)
  - OSPF Passive Interface
  - Stub/NSSA Area
  - OSPF Equal Cost Route
• BGP v4

Многоадресная рассылка
• До 1K широковещательных групп
• PIM-DM
• PIM-SM
• Режим PIM Sparse-Dense
• DVMRP v3
• IGMP v1/v2/v3

QoS (Quality of Service)
• 802.1p Class of Service (CoS)
• 8 очередей
• Обработка очередей
  - Режим Strict
  - Режим Weighted Round Robin (WRR)
  - Режим Strict +WRR
• CoS на основе
  - Порта коммутатора
  - VLAN ID
  - Очередей приоритетов 802.1p
  - MAC-адрес
  - IPv4/v6-адреса
  - DSCP
  - Типа протокола
  - Класса трафика IPv6
  - Метки потока IPv6
  - Номера портаTCP/UDP
  - Содержимого пакетов, определяемых пользователем
• Поддержка следующих действий для потоков
  - Метка приоритета 802.1p
  - Метка TOS/DSCP
  - Управление полосой пропускания
  - Статистика потока
  - Гарантированная средняя скорость передачи информации (CIR) при минимуме 1 Кбит/с
• Управление полосой пропускания
  - На основе портов (Ingress/Egress, минимум – 64 Кбит/с)
  - На основе потока (Ingress, минимум – 64 Кбит/с)
• Time-based QoS

ACL (Списки управления доступом)
• До 1792 правил
• ACL на основе
  - Очередей приоритетов 802.1p
  - VLAN ID
  - MAC-адресов
  - Типа кадра
  - IPv4/v6-адрес
  - DSCP
  - Типа протокола
  - Номера порта TCP/UDP
  - Класса трафикаIPv6
  - Метки потока IPv6
  - Содержимого пакетов, определяемых пользователем
• Статистика ACL
• Time-based ACL

Безопасность
• SSH v1/v2
• SSL v1/v2/v3
• Функция Port Security (до 16 MAC-адресов на порт)
• Управление широковещательным/ многоадресным / одноадресным штормом
• Traffic Segmentation
• Функция IP-MAC-Port Binding
  - Проверка ARP-пакетов
  - Проверка IP-пакетов
  - DHCP Snooping
  - DHCPv6 и NDP Snooping
  - До 500 записей на устройство
• D-Link Safeguard Engine
• DHCP Server Screening
• CPU Interface Filtering
• Предотвращение ARP Spoofing
• Защита от атак BPDU

AAA
• 802.1X
  - Управление доступом на основе портов
  - Управление доступом на основе хостов
  - Динамическое назначение VLAN
  - Управление доступом на основе Web (WAC)
  - Управление доступом на основе порта
  - Управление доступом на основе хоста
  - Динамическое назначение VLAN
• Управление доступом на основе MAC-адресов (MAC)
  - Управление доступом на основе порта
  - Управление доступом на основе хоста
  - Динамическое назначение VLAN
• Microsoft NAP
  - Поддержка 802.1X NAP
  - Поддержка DHCP NAP
• Guest VLAN
• Аутентификация для доступа к коммутаторуRADIUS и TACACS+
• Учетные записи с 3-мя уровнями привилегий

DDM (Digital Diagnostics Monitoring)

Да

Управление
• Web-интерфейс
• Интерфейс командной строки (CLI)
• СерверTelnet
• Клиент Telnet
• TFTP-клиент
• ZModem
• SNMP v1/v2c/v3
• SNMP Trap
• System Log
• RMON v1
  - Поддержка групп 1,2,3,9
• RMON v2
  - Поддержка ProbeConfig
• sFlow
• LLDP
• BootP/DHCP-клиент
• Автонастройка DHCP
• DHCP Relay
• DHCP Relay Option 60; 61
• DHCP Relay Option 82
• DHCP-сервер
• Файловая система Flash
• Поддержка множества копий ПО (Multiple Images)
• Поддержка множества копий конфигураций (Multiple Configurations)
• Мониторинг CPU
• Команда отладки
• SNTP
• ICMPv6
• IPv6 Neighbor Discovery (ND)
• DHCPv6 Client
• DHCPv6 Relay
• DHCPv6 Server
• Диагностика кабеля

Питание
• Источник питания: От 100 до 240 В переменного тока, 50/60 Гц, внутренний источник питания с активной системой PFC
• Потребляемая мощность (макс.): 77.0 Вт
• Дополнительный резервный источник питания: DPS-500

Физические и климатические условия
• Рассеяние тепла: 262.74 BTU/час
• Уровень шума: <51.3dB
• Габариты: 441 x 389 x 44 мм
• Размер: Для установки в стойку 19", высота 1U
• Вес (без модулей): 5.5 кг
• Рабочая температура: От 0 до 40 С
• Температура хранения: От 10 до 70 С
• Рабочая влажность: От 10% до 90%
• Влажность хранения: От 5% до 90%
• EMI: FCC Class A, CE, C-Tick,VCCI
• Безопасность: cUL, CB
• MTBF: 88 685 ч
• Сертификаты: MEF 9,14
