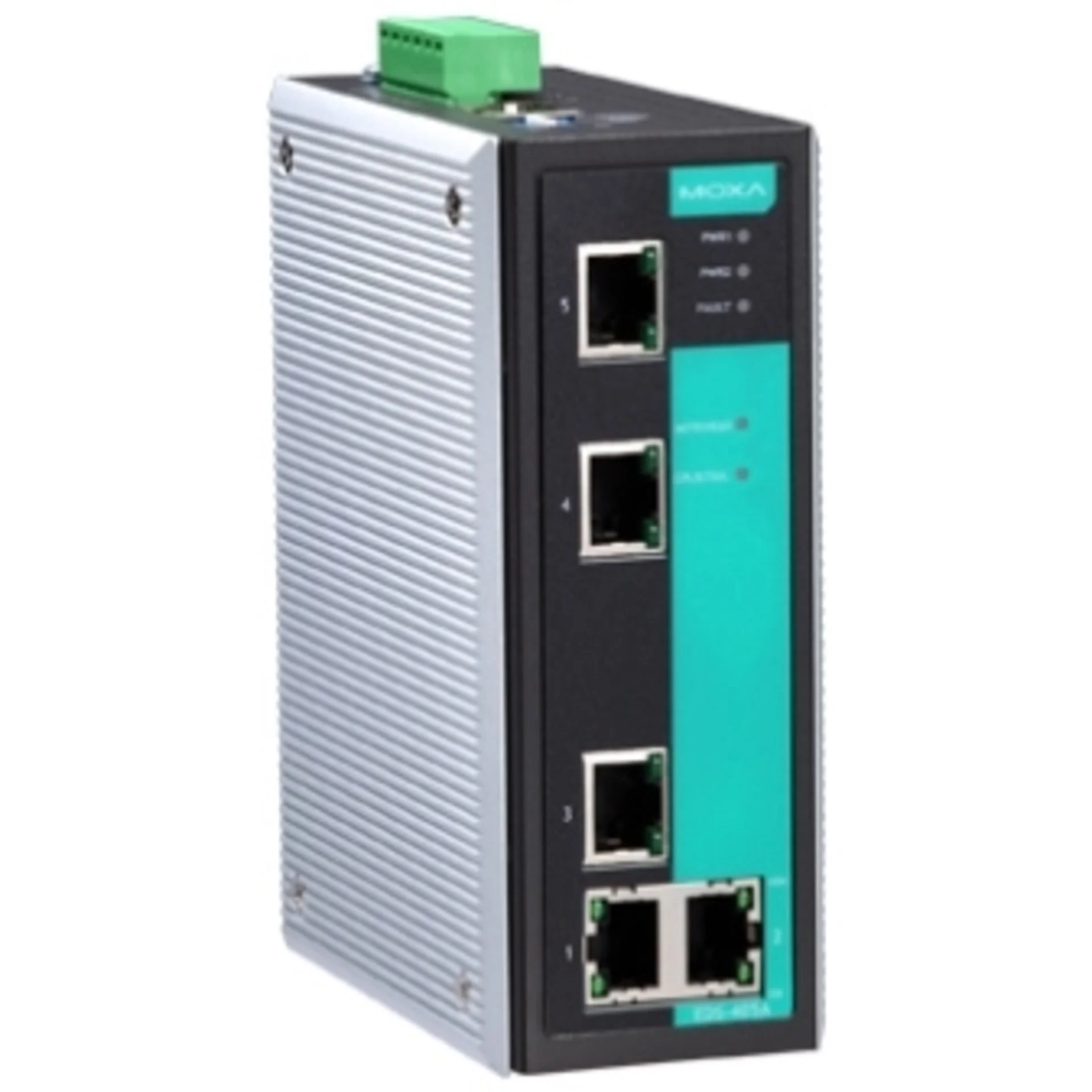

Коммутатор Moxa EDS-405A
Получить коммерческое предложениеУправляемые коммутаторы серии EDS-400A - базовая модель интеллектуальных коммутаторов, позволяющая не только объединять Ethernet-устройства в локальные сети, но и управлять построенными сетями по протоколу SNMP. Поддерживаются технологии резервирования сетей Turbo Ring и RSTP. Как большинство активных сетевых устройств MOXA, коммутаторы EDS-405A имеют промышленное исполнение, резервированное электропитание +24 В и возможность монтажа на DIN-рейку.
| Технология | |
| Стандарты | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D-2004, IEEE 802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1X, IEEE 802.3ad |
| Протоколы | IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, EtherNet/IP, PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| Контроль потока | IEEE 802.3x flow control, back pressure flow control |
| Таблица MAC-адресов | 2000 |
| Размер буфера пакетов | 1 Мбит |
| Интерфейсы | |
| Общее количество портов | 5 |
| Разъемы для витой пары | RJ45 |
| Возможность резервирования связи | Резервированное кольцо Turbo Ring "Связующее дерево" Spanning Tree |
| Поддержка интеллектуальных функций | |
| Автоматическое оповещение об обрыве электропитания | При помощи реле По E-Mail По SNMP |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле По E-Mail По SNMP |
| Управление приоритетами потоков QoS | Да |
| Создание виртуальных сетей VLAN | IEEE 802.1Q Port-Based VLAN |
| Функции DHCP-сервера | Да |
| Релейные выходы | 1 |
| Нагрузочная способность реле | до 1 А (24 В) |
| Светодиодные индикаторы | PWR1, PWR2, Fault, Master, Coupler, 10/100M |
| Управление коммутатором | |
| Управление коммутатором | Консоль RS-232 |
| Разъем консоли RS-232 | RJ45 |
| DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
| Требования по электропитанию | |
| Рабочее напряжение | 12 ~ 45 В (пост.) |
| Потребление тока | 0.26 А (при 24 В) |
| Возможность подключения резервного источника электропитания | Да |
| Разъем электропитания | Клеммы |
| Механические | |
| Корпус | Алюминий |
| Размеры, мм (W x H x D) | 54 x 135 x 105 |
| Вес, г | 1040 |
| Установка | На DIN-рейку Настольный/настенный (опционально) |
| Окружающая среда | |
| Рабочая температура | от 0 до 60°C от -40 до 75°C -T модели |
| Температура хранения | от -40 до 85°C |
| Относительная влажность | от 5% до 95% (без конденсата) |
| Сертификаты | |
| Безопасность | UL508, CSA C22.2 No. 60950-1 |
| Электромагнитная совместимость (EMI) | EN 55022 Class A, FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-2 (ESD) Level 3 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IIEC 60068-2-32 |
| Вибрации | IEC60068-2-6 |
| Среднее время наработки на отказ (MTBF), часов | 392000 |
| Код продукта | Описание |
| Блоки питания | |
| DR-4524 | Блок питания на DIN-рейку 24В/45Вт |
| DR-75-24 | Блок питания на DIN-рейку 24В/75Вт |
| DR-120-24 | Блок питания на DIN-рельс 24В/120Вт |
| MDR-40-24 | Блок питания на DIN-рейку 24В/40Вт |
| MDR-60-24 | Блок питания на DIN-рейку 24В/60Вт |
| Крепление | |
| WK-46 | Крепеж для настенной установки |
| RK-4U | 19"-дюймовый комплект для монтажа, 4U |
| Дополнительное оборудование | |
| ABC-01 | Инструмент для резервного копирования и восстановления настроек управляемых коммутаторов и беспроводных точек доступа/Bridges/Clients, разъем RJ45 |
| Программное обеспечение | |
| MXconfig | Программное обеспечение для упрощения массовой конфигурации устройств |
| MXview | Программное обеспечение для промышленных сетей |
| EDS-SNMP OPC Server Pro
| Программное обеспечение, OPC-драйвер для SNMP-протокола |
| EDS-405A | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления |
| EDS-405A-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с расширенным диапазоном температур |
| EDS-405A-MM-SC | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем SC |
| EDS-405A-MM-SC-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем SC, с расширенным диапазоном температур |
| EDS-405A-MM-ST | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST |
| EDS-405A-MM-ST-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST, с расширенным диапазоном температур |
| EDS-405A-SS-SC | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления |
| EDS-405A-SS-SC-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST, с расширенным диапазоном температур |
| EDS-405A-EIP | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления с возможностью настройки по протоколу Ethetnet/IP |
| EDS-405A-EIP-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с возможностью настройки по протоколу Ethetnet/IP, с расширенным диапазоном температур |
| EDS-405A-PN | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления с возможностью настройки по протоколу PROFINET |
| EDS-405A-PN-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с возможностью настройки по протоколу PROFINET, с расширенным диапазоном температур |
