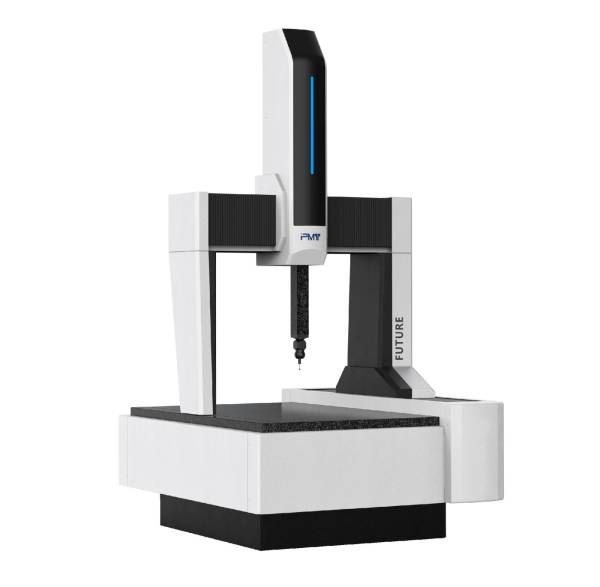

Координатно-измерительные машины PMT портального типа серий FUTURE и FUTURE PLUS

Серия портальных КИМ FUTURE состоит из 2х моделей: FUTURE и FUTURE PLUS, и является самой высокотехнологичной и высокоточной в продуктовой линейке РМТ. В конструкции КИМ РМТ использованы лучшие решения передовых производителей КИМ с ЧПУ.

При производстве КИМ серии FUTURE применяются передовые немецкие технологии и используется качественная компонентная база, соответствующая европейским КИМ премиум-сегмента: гранит высокого класса точности, цельнолитые элементы и лучшие конструктивные решения для обеспечения простоты и стабильной работы КИМ на десятилетия.

Гранит премиум-класса

Стол и все направляющие КИМ изготовлены из гранита высшего класса точности, который обладает низким коэффициентом температурного расширения. Гранит это немагнитный материал без внутренних напряжений, не подвержен коррозии, обладает превосходной жесткостью и стабильностью. Позволяет измерять на КИМ детали весом до 5000 кг.

Направляющие прямоугольного сечения

Направляющие по всем трем осям Х, У и 2 изготовлены из гранита и имеют прямоугольное сечение. Направляющая оси У является частью базовой плиты. Благодаря расчетам на прочность была минимизирована масса подвижных частей КИМ при сохранении высочайшей жесткости конструкции

Улучшенная кинематика

Технология динамических сервоприводов SanMotion (SANYO DENKI) обеспечивает плавные перемещения портала, каретки и пиноли КИМ. Сервопривод расположен на движущихся частях КИМ, обеспечивая равное усилие на всем диапазоне перемещения, что значительно повышает стабильность передачи и точность позиционирования, а также снижает затраты на техническое обслуживание.

Воздушные подшипники

В осях Х, У и 2 используется симметричная схема расположения воздушных подшипников со всех сторон направляющей, что значительно повышает стабильность машины и сокращает влияние структурных и кинематических деформаций. Таким образом улучшена конструктивная стабильность и прочность машины.

Пневмоцилиндр оси Z

Вес пиноли оси 2 уравновешен пневматическим цилиндром SMC. Ременная передача помогает уменьшить ход цилиндра на 50%, а сам пневмоцилиндр расположен за пределами оси 2, что сокращает его инерцию и позволяет избежать влияния скачков давления в пневмосистеме на ось Z.

Независимые воздушные контуры

Пневмосистема SMC с независимой подачей воздуха по 5 каналам. Основной воздушный поток разделен на пять независимых каналов, оснащенных высокоточными регуляторами давления для более прецизионной настройки кинематики КИМ и рационального расхода сжатого воздуха

Защита направляющих

Оси Х и У оснащены специальной шторкой, которая предотвращает попадание пыли на направляющие, гарантирует работу воздушного подшипника в чистой среде и надежно предотвращает возникновение сбоев машины и надежно защищает машину от сбоев.

Характеристики

Технические характеристики КИМ PMT FUTURE PLUS

Технические характеристики КИМ PMT FUTURE
