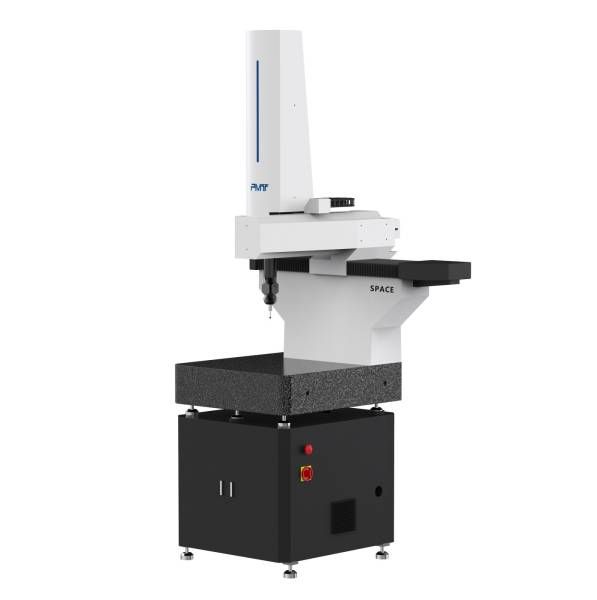

КИМ PMT SPACE

SPACE – это инновационная серия КИМ, специально разработанная для цеховых условий, имеющая компактную, прочную и эргономичную конструкцию, обеспечивающую идеальный контроль качества деталей там же, где они обрабатываются на станках.

КИМ проста в эксплуатации, тем самым обеспечивает гибкость и универсальность измерительного оборудования, которые необходимы техническим специалистам на производстве, а также дает новый опыт эксплуатации для метрологов и технологов, предоставляя возможность полной автоматизации измерительного процесса.

• Работает без воздуха
  КИМ SPACE не требует подключения к пневмосети и может быть размещена для контроля продукции непосредственно в цехе.

• Не требует термоконстантного помещения
  Высокая точность измерения в диапазоне температур 15-30°С, идеальна для использования в широком диапазоне температур в цехах.

• Устойчивость к вибрации
  Рабочий стол КИМ изготовлен из высококачественного гранита и оснащен системой пассивной виброкомпенсации, что позволяет эффективно снизить влияние вибрации на точность измерений.

• Авиационный карбон
  Ось 2 изготовлена из высококачественного углеродного волокна, которое обладает чрезвычайно высокой прочностью и жесткостью, а также низким коэффициентом теплового расширения.

• Фрикционный привод
  Оси Х, У и 2 используют оптические фрикционные пары, что делает передачу более эффективной и стабильной, по сравнению с решением на базе ШВП; с трех сторон.

• Доступ к рабочей зоне
  Консольная конструкция с доступом с трех сторон очень удобна для погрузки-разгрузки деталей и процесса измерений.

• Компактная конструкция КИМ
  Расположение рабочего места оператора на самой КИМ оптимизирует рабочее пространство, занимает минимум площади.

• Защита от пыли и грязи
  КИМ оснащена набором защитных кожухов, позволяет использовать машину в сложных условиях цеха.

• Автоматизация
  КИМ SPACE может быть подключена к роботам и механизмам для реализации таких функций, как автоматическая загрузка, тестирование и сортировка.

Характеристики

Модель	SPACE PLUS		SPACE
Типоразмер	655	855	655	855
Диапазон Х, мм	500	500	500	500
Диапазон Y, мм	600	800	600	800
Диапазон Z, мм	500	500	500	500
Размер LX, мм	1040	1040	1040	1040
Размер LY, мм	1180	1380	1180	1380
Размер LZ, мм	2450	2450	2450	2450
Масса, кг	500	700	500	700
Макс. масса детали, кг	200	300	200	300
MPE E 15°С~22°С, мкм	2.0+L/350	2.0+L/350	2.5+L/350	2.5+L/350
MPE E 15°С~26°С, мкм	2.0+L/220	2.0+L/220	2.5+L/220	2.5+L/220
MPE E 15°С~30°С, мкм	2.0+L/150	2.0+L/150	2.5+L/150	2.5+L/150
MPE Р, мкм	2.0	2.4	2.5	2.5

MPEE: согласно стандарту ISO 10360-2:2017;

MPEP: согласно стандарту ISO 10360-2:2017.

Измерительная система:
Сенсорика Renishaw: измерительные головки РН10T, РН10M, MH20i, датчики SP25, ТР200, TP20

Программное обеспечение: PolyWorks, RationalDMIS, MODUS, Metrolog

Динамические характеристики:
Ручной режим управления (Vmax): 0-20мм/с (медленный режим), 0-100мм/с (стандартный режим)
ЧПУ режим (Vmax): Осевая 300 мм/с. Объемная 520 мм/с

ЧПУ режим (атах): Осевое 1000 мм/с2. Объемное 1732 мм/с2
