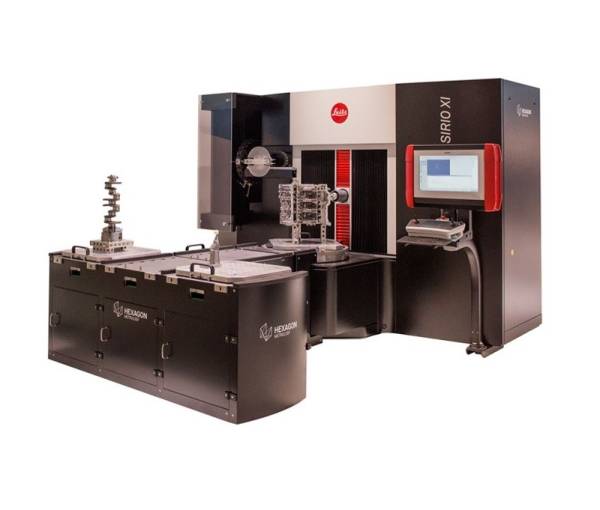

Цеховая КИМ Leitz SIRIO Xi

Leitz SIRIO Xi обеспечивает оптимальный контроль за технологическим процессом в серийном производстве. Это воплощение передовых технологий в машиностроительной технологии. Leitz SIRIO Xi представляет собой идеальное решение для стандартного применения в цеху, которое обеспечивает максимальную производительность при традиционно высокой точности. Оно отличается высочайшей скоростью обработки, а также передовой технологической конфигурацией, соответствующей концепции «Промышленность 4.0».

Контроль геометрии зубчатых колес

Измерительные машины серии Leitz SIRIO используется также в качестве системы контроля зубчатых колес. Эти устройства обеспечивают очень быстрое и чрезвычайно точное измерение зубчатых колес любых видов. Такие зуборежущие инструменты, как червячные фрезы, протяжки, долбяки и шеверы также могут измеряться при помощи устройства Leitz SIRIO Xi.

Использование координатно-измерительной машины Leitz SIRIO Xi в качестве системы контроля зубчатых колес предлагает немало преимуществ по сравнению с традиционными устройствами:

• намного большая универсальность применения, поскольку данная машина позволяет измерять не только зубчатые колеса и режущие инструменты, но и детали практически  любой геометрии;
• устройство Leitz для измерения зубчатых колес гарантирует максимальную производительность при минимальных расходах на контроль;
• полноценное измерение зубчатых колес на длинных валах до 2400 мм;
• координатно-измерительные машины/устройства для измерения зубчатых колес SIRIO Xi измеряют все параметры и отношения согласно чертежу, даже при наличии сложных внутренних зацеплений.

Ключевые особенности

• намного большая универсальность применения, поскольку данная машина позволяет измерять не только зубчатые колеса и режущие инструменты, но и детали практически  любой геометрии;
• устройство Leitz для измерения зубчатых колес гарантирует максимальную производительность при минимальных расходах на контроль;
• полноценное измерение зубчатых колес на длинных валах до 2400 мм;
• координатно-измерительные машины/устройства для измерения зубчатых колес SIRIO Xi измеряют все параметры и отношения согласно чертежу, даже при наличии сложных внутренних зацеплений;
• Leitz SIRIO Xi — это четырехосный измерительный прибор с вертикальным расположением пиноля и плавно регулируемым поворотным столом.
• cтальные измерительные линейки Heidenhain с высоким разрешением и автоматической термокомпенсацией;
• передача электроэнергии с помощью реверсивных шаровых винтов;
• все конструкционные компоненты изготовлены из серого чугуна без использования алюминия;
• прочная конструкция и высокая надежность;
• быстрое техническое обслуживание и длинные межсервисные интервалы;
• высокая доступность и низкая стоимость обслуживания;
• несложный ввод в эксплуатацию и быстрое переоснащение.

Характеристики

Характеристики измерения зубчатых колес

• прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние)
• торцевые зубчатые муфты (внутренние и внешние)
• зубчатые сегменты (минимальное количество зубьев: 1)
• зубчатые рейки
• конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса
• доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета
• стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT
