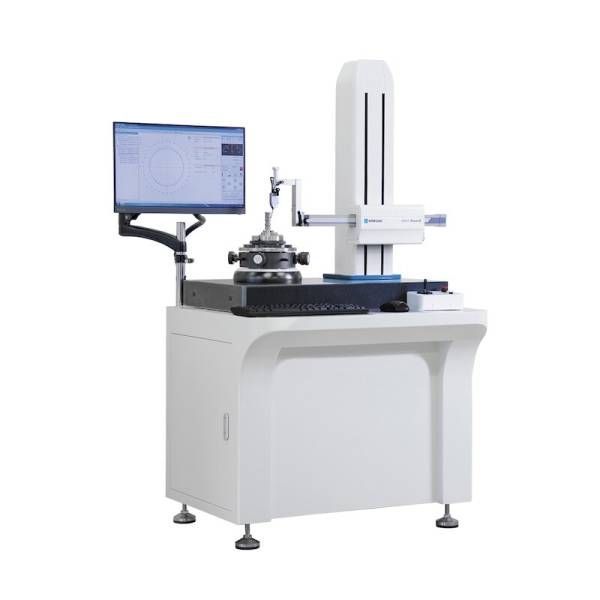

Кругломер NORGAU Industrial NRM-Round-1535

Кругломер NRM-Round-1535 применяется для измерения допусков отклонения форм и расположения поверхностей вращения деталей. Прибор обеспечивает базовые измерения круглости, параллельности, биения, плоскостности и других параметров благодаря поворотному столу на воздушных подшипниках, гарантирующему минимальные погрешности. Компактная эргономичная конструкция с гранитным основанием сочетает надежность и стабильность. Ручное центрирование и нивелирование упрощают настройку, а интуитивное ПО ускоряет анализ данных. Расход воздуха составляет 200 л/мин, что гарантирует эффективную работу системы подшипников. Диапазон перемещения по оси Z (колонна): 350 мм, по оси X: 150 мм. Диапазон измерения датчика: ±200 мкм. Наибольший измеряемый диаметр: Ø300 мм. Центрирование и нивелирование: ручное. Погрешность радиальная, мкм: ±0,025+5H/10000, где Н – расстояние от поверхности рабочего стола. Погрешность осевая, мкм: ±0,025+6R/10000, где R – расстояние от центра вращения шпинделя. Диаметр рабочего стола: Ø200 мм. Диапазон центрирования: ±3 мм. Диапазон выравнивания: ±1°. Скорость вращения: 4/6/10 об.мин. Максимальная нагрузка на стол: 30 кг. Габариты (ДхШхВ): 900х740х1700 мм. Масса: 300 кг.

Преимущества

• Высокая точность.
• Эргономичная конструкция.
• Многофункциональность.
• Оперативное определение параметров.
• Интуитивное ПО.
