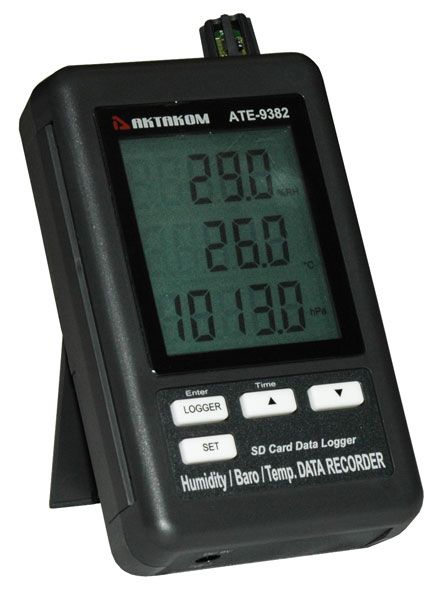

Измеритель-регистратор температуры влажности давления Актаком АТЕ-9382

Измеритель-регистратор температуры, относительной влажности и атмосферного давления АТЕ-9382 предназначен для измерения и регистрации 3-х вышеуказанных параметров одновременно встроенным датчиком. В измерителе-регистраторе АТЕ-9382 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения.

• быстрое и одновременное измерение и регистрация температуры, относительной влажности и атмосферного давления
• сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
• последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
• сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
• режим автоматического регистратора данных
• время сэмплирования: 5/10/30/60/120/300/600 секунд
• время измерения ~1 секунда

Особенности применения

Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения температуры, относительной влажности и атмосферного давления и разнообразную математическую обработку и сохранение результатов измерений.

Обратите внимание, что сигналы интерфейса RS-232 прибора имеют в отличие от стандартного RS-232 интерфейса TTL-уровни сигнала, поэтому для работы с ними обычный порт RS-232 в компьютере не подходит. Для согласования уровней и подключению к USB порту компьютера, необходимо использовать преобразователь RS-232-USB Актаком ACE-1025.

Технические характеристики

• измерение относительной влажности:
  диапазон: 10...90%
  разрешением 0,1%
  погрешность измерения (≥70%): ±(4% изм.значения + 1%)
  погрешность измерения (<70%): ±4%
• измерение температуры:
  диапазон: 0 °C...+50 °C
  разрешением 0,1 °C
  единицы измерения: °C и °F
  погрешность измерения: 0,8 °C
• измерение атмосферного давления:
  диапазон:
  10,0...1100 гПa
  7,5...825,0 мм рт.ст.
  0,29...32,48 дюйм рт.ст.
• разрешение / погрешность:
  0,1 °C / ±2 гПa (≤1000 гПa)
  1 °C / ±3 гПa (>1000 гПa)
  0,1 мм рт.ст. / ±1,5 мм рт.ст
  0,01 дюйм рт.ст. / ±0,1 дюйм рт.ст.
• единицы измерения: гПa, мм рт.ст., дюйм рт.ст.
• дисплей: ЖК размером 60х50 мм
• использование SD-карт объемом от 1 до 16 ГГб (рекомендовано до 4 ГГб)
• последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
• питание: 6 батареек типа ААА 1,5 В
• габаритные размеры прибора: 132х80х32 мм
• масса: 285 г
• Габаритные размеры в упаковочной таре 100х60х220, вес 0,3 кг.

Стандартная комплектация

• прибор
• держатель
• руководство по эксплуатации
• Программное обеспечение ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте TINVEST в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте TINVEST, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

• Преобразователь интерфейсов USB-RS232 (TTL) Актаком АСЕ-1025
• Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
• Кейс герметичный
• Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте TINVEST в разделе "Программное обеспечение" после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения нажмите кнопку "Загрузить" или перейдите в раздел "Техническая поддержка" -> "Файлы для Вашего прибора АКТАКОМ", затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте TINVEST, пройдите по ссылке "Зарегистрироваться" и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

АТЕ-9382 Измеритель-регистратор температуры, влажности, давления - вид сбоку Увеличить

АТЕ-9382 Измеритель-регистратор температуры, влажности, давления - вид сзади Увеличить

Статьи о продукции АКТАКОМ

Универсальное программное обеспечение регистраторов неэлектрических величин AKTAKOM Data Logger Monitor

Современные ручные недорогие приборы во многих случаях имеют интерфейсы для подключения к персональному компьютеру (ПК). Наличие такого интерфейса создает возможность использования такого бюджетного прибора в качестве универсального регистратора в измерительной лаборатории. В большинстве недорогих приборов используется давно и хорошо известный протокол RS-232, а предлагаемое программное обеспечение (ПО) является очень примитивным. Эти два фактора являются сдерживающими для полноценного применения ручных приборов в качестве мобильных регистраторов. В современных компьютерах, особенно в ноутбуках, интерфейс RS-232 встречается всё реже и реже, а ограниченность ПО не позволяет полноценно использовать результаты измерений. Модельный ряд современных бюджетных измерителей неэлектрических величин АКТАКОМ серии ATT имеет интерфейс RS-232 и может использоваться в качестве основы для построения многофункциональной регистрирующей лаборатории. Специально для данной группы приборов выпускается универсальное интерфейсное решение для связи с ПК — интерфейсные модули из серии ACE-1025, ACE-1026, ACE-1027, которые обеспечивают подключение приборов этой группы по интерфейсу USB. Фирменное программное обеспечение "Вашей USB-лаборатории AKTAKOM" — AKTAKOM Data Logger Monitor позволяет эффективно использовать указанные выше приборы в качестве многофункциональной регистрирующей лаборатории.

Новые технологии сохранения и передачи данных в ручных регистрирующих приборах АКТАКОМ

Автоматизация обработки данных, зарегистрированных ручными приборами, долгое время опиралась на передачу данных по интерфейсу RS-232, причем часто использовались упрощенные версии протокола — только передача данных из прибора. Такие решения имели важные преимущества, например, простота реализации гальванической развязки при подключении к ПК. Внедрение интерфейса USB не принесло каких-либо существенных изменений, использовались преобразователи RS-232-USB и не более. В конце 2010 года в модельном ряду АКТАКОМ появилась новая патентованная технология сохранения и передачи данных в ручных регистрирующих приборах. Данное событие действительно можно назвать знаковым, т.к. впервые на российском и на мировом рынке измерительной техники появились приборы, позволяющие проводить регистрацию измеренных данных не только во внутреннюю память с последующей передачей в персональный компьютер, но и записывать эти данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо программного обеспечения!

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?

Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

Какие материалы для данного прибора доступны на сайте АКТАКОМ?

Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение Версия: 1.0.1.3  Дата изменения: 01.08.2019 ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение Версия: 1.0.0.6  Дата изменения: 24.05.2019 Документация АТE-9382, АТE-9382BT руководство по эксплуатации Редакция: 180213   Дата изменения: 24.05.2019 Наверх

Есть ли в программе ADLM-W Aktakom Data Logger Monitor возможность загрузить всю информацию с карты памяти для построения графиков?

На карту памяти прибор записывает измерения в формате *.xls. Данные на ПК можно скопировать после окончания измерений. Программное обеспечение  ADLM-W предназначено для передачи данных измерений (с помощью переходника АСЕ-1025 \ АСЕ-1026), т.е. только для онлайн мониторинга. Наверх

Как на android-устройстве использовать прибор без Bluetooth-интерфейса?

Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG Пример подключения представлен на иллюстрации: Требования к Android для работы с USB-устройствами Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям: Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства. Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве" Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой "USB Host Diagnostics", доступной на Google Play. Эта утилита также может в некоторых случаях установить в системе нужные разрешения. Найдите "USB Host Diagnostics" в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой "Start Diagnostics" По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве. Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета приложение начнет автоматически обрабатывать данные, получаемые с прибора. Реализовано "Горячее" подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО. Наверх

Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.

ADLM-W Aktakom Data Logger Monitor Программное обеспечениеПрограммное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026Версия: 1.0.1.3  Дата изменения: 01.08.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения.

Загрузить

ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечениеПрограммное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.Версия: 1.0.0.6  Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты.

Загрузить

¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.

Документация

АТE-9382, АТE-9382BT руководство по эксплуатацииРедакция: 180213   Дата изменения: 24.05.2019

Читать У Вас уже есть этот прибор? Да     Нет

1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте TINVEST с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте TINVEST (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням
