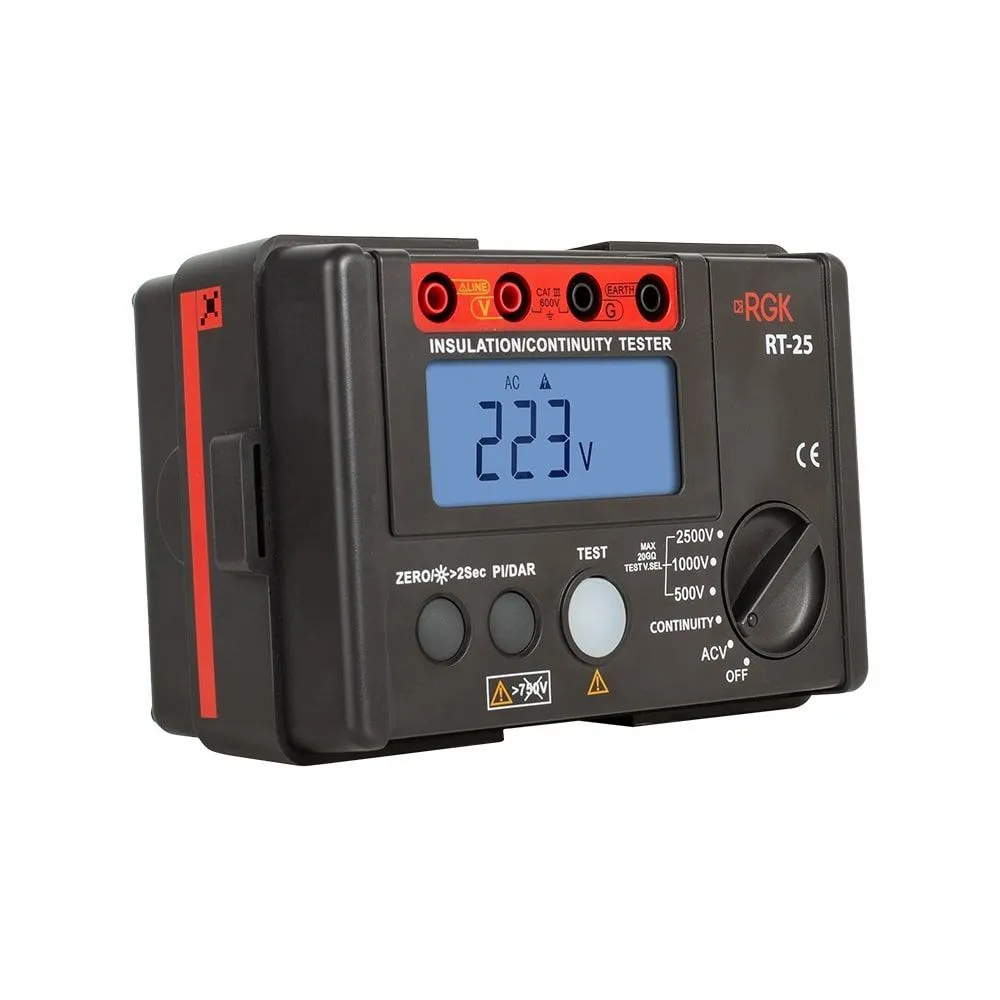

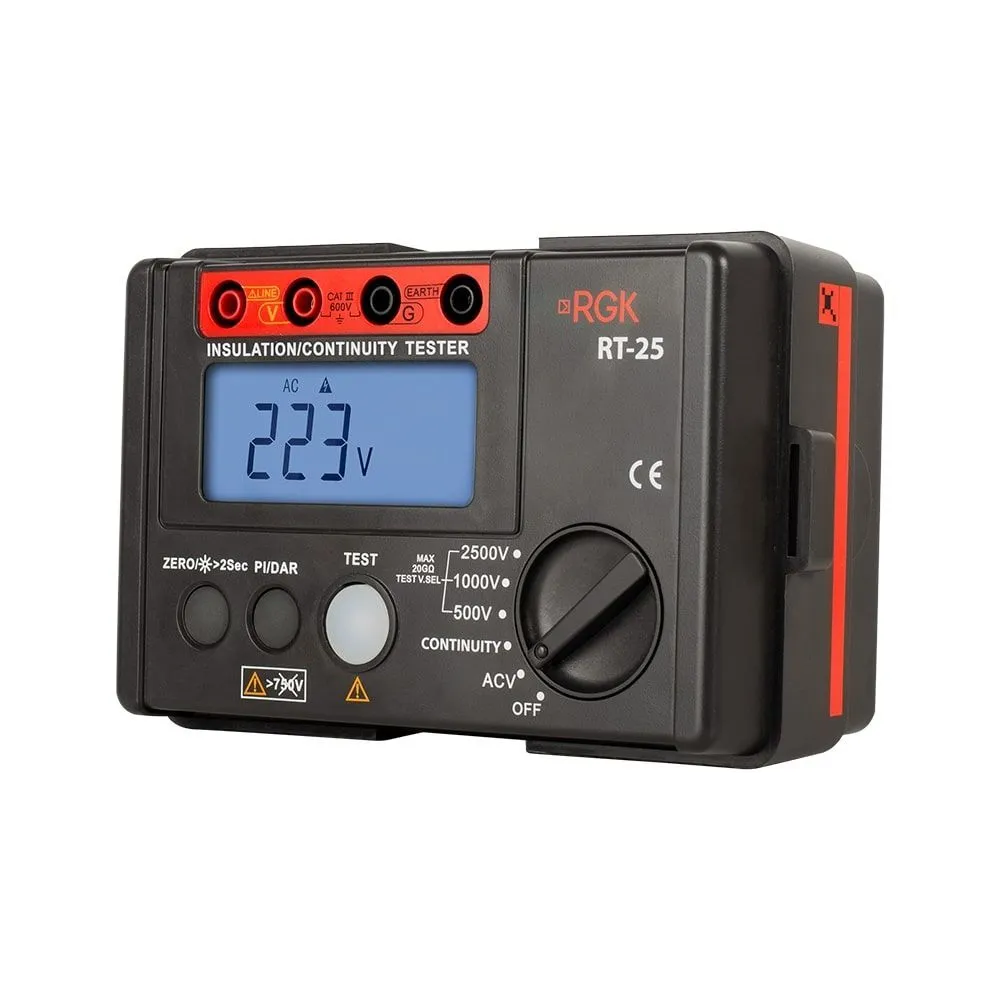

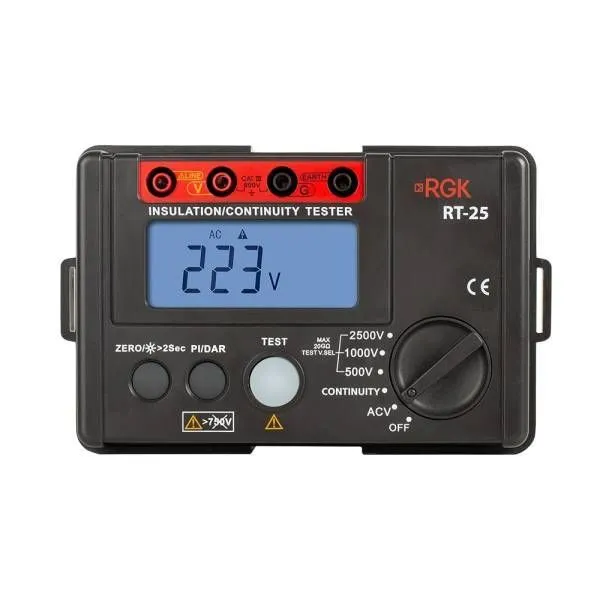

Цифровой мегаомметр RGK RT-25 с поверкой используется для оценки качества изоляции при проведении диагностики и ремонта электронного оборудования, элементов энергосистем, трансформаторов, электродвигателей. Этот прибор гораздо точнее, чем мультиметр может локализовать участки изоляции, утратившие свои первоначальный свойства, или механические повреждения и определить масштаб проблемы. Проверки неразрушающим методом не требуют долгой приостановки работы объекта и нарушения целостности проводников.
Особенности модели
Рабочий диапазон 0,00 МОм ~ 20,00 ГОм при точности от ±3%.
Выбор тестового напряжения: 500, 1000, или 2500 В.
Режим постоянного измерения.
Функция прозвонки цепи до 200 Ом.
Подсветка экрана.
Принцип работы измерителя сопротивления изоляции RGK RT-25 с поверкой заключается в генерации и подаче напряжения на предмет исследования. По итогу определяется утечка тока и значение сопротивления между 2 щупами или зажимами. Функционал устройства дополнен режимом вольтметра, что упрощает комплексные проверки электрооборудования.
Полезные функции
Один из способов определения качества изоляционных материалов - расчет индекса поляризации PI, низкие значения которого говорят о том, что покрытие изношено. Другой критически важный показатель - коэффициент абсорбции DAR - помогает понять, требуется ли сушка изоляции.
Удобство работы
Компактный прибор отличается высокой мобильностью и не требует внешнего питания, что особенно полезно при проведении тестов в полевых условиях. Подсветка облегчает измерения при слабом освещении, характерном для некоторых производственных помещений.
Безопасность
Электронный мегаомметр RGK RT-25 с поверкой защищен от скачков напряжения по классу CAT III 600В и может применяться для замеров на коммутационном оборудовании, распределительных щитах, фидерах и трехфазных сетях.
RGK RT-25 с поверкой
Параметры измерения сопротивления изоляции
Номинальное значение испытательного напряжения, U, В 1
Диапазон измерений сопротивления изоляции
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
1000
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
2500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 10,0 ГОм
1 МОм/0,01/0,1 ГОм
±(0,05●R+5 е.м.р.)
св. 10,0 до 20,0 ГОм
0,1 ГОм
±(0,1●R+5 е.м.р.)
Примечания: 1 диапазон установки испытательного напряжения от U до 1,1*U, В R – измеренное значение сопротивления изоляции, МОм, ГОм
Параметры измерения электрического сопротивления постоянному току
Диапазон измерений, Ом
Разрешение (единица младшего разряда (е.м.р.)), Ом
Пределы допускаемой основной абсолютной погреш-ности измерений, Ом
от 0,01 до 200
0,01/0,1/1
±(0,02*R+3 е.м.р.)
Примечания: – R - измеренное значение электрического сопротивления постоянному току, Ом
Параметры измерения напряжения переменного тока
Диапазон измерений, В
Частота, Гц
Разрешение (еди-ница младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, В
от 30 до 750
50/60
1
±(0,02*U+3 е.м.р.)
Примечание – U - измеренное значение напряжения переменного тока, В
Температурный коэффициент
Модификация
Температурный коэффициент/°С
RGK RT-25
0,1
Общие технические характеристики
Наименование характеристики
Значение
Разрядность дисплея
2000
Индикация перегрузки
>22.0GΩ при измерении сопротивления изоляции
Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха
от +18°С до +28°Сот 45 до 75%
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %
от 0°С до +40°С85%
Температура храненияВлажность хранения
от -20°С до +60°Сдо 90%
Степень загрязнения
2
Рабочая высота над уровнем моря
2000 м
Класс защиты от перенапряжения
CAT III 600В
Источник питания
6 батарей АА 1,5 В
Параметры электрического питания:- напряжение постоянного тока
9 В
Габаритные размеры (длина x ширина x высота)
160 х 100 х 70 мм
Масса, не более
0,46 кг
RGK RT-25 с поверкой
Параметры измерения сопротивления изоляции
Номинальное значение испытательного напряжения, U, В 1
Диапазон измерений сопротивления изоляции
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
1000
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
2500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 10,0 ГОм
1 МОм/0,01/0,1 ГОм
±(0,05●R+5 е.м.р.)
св. 10,0 до 20,0 ГОм
0,1 ГОм
±(0,1●R+5 е.м.р.)
Примечания: 1 диапазон установки испытательного напряжения от U до 1,1*U, В R – измеренное значение сопротивления изоляции, МОм, ГОм
Параметры измерения электрического сопротивления постоянному току
Диапазон измерений, Ом
Разрешение (единица младшего разряда (е.м.р.)), Ом
Пределы допускаемой основной абсолютной погреш-ности измерений, Ом
от 0,01 до 200
0,01/0,1/1
±(0,02*R+3 е.м.р.)
Примечания: – R - измеренное значение электрического сопротивления постоянному току, Ом
Параметры измерения напряжения переменного тока
Диапазон измерений, В
Частота, Гц
Разрешение (еди-ница младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, В
от 30 до 750
50/60
1
±(0,02*U+3 е.м.р.)
Примечание – U - измеренное значение напряжения переменного тока, В
Температурный коэффициент
Модификация
Температурный коэффициент/°С
RGK RT-25
0,1
Общие технические характеристики
Наименование характеристики
Значение
Разрядность дисплея
2000
Индикация перегрузки
>22.0GΩ при измерении сопротивления изоляции
Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха
от +18°С до +28°Сот 45 до 75%
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %
от 0°С до +40°С85%
Температура храненияВлажность хранения
от -20°С до +60°Сдо 90%
Степень загрязнения
2
Рабочая высота над уровнем моря
2000 м
Класс защиты от перенапряжения
CAT III 600В
Источник питания
6 батарей АА 1,5 В
Параметры электрического питания:- напряжение постоянного тока
9 В
Габаритные размеры (длина x ширина x высота)
160 х 100 х 70 мм
Масса, не более
0,46 кг
RGK RT-25 с поверкой
Параметры измерения сопротивления изоляции
Номинальное значение испытательного напряжения, U, В 1
Диапазон измерений сопротивления изоляции
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
1000
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
2500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 10,0 ГОм
1 МОм/0,01/0,1 ГОм
±(0,05●R+5 е.м.р.)
св. 10,0 до 20,0 ГОм
0,1 ГОм
±(0,1●R+5 е.м.р.)
Примечания: 1 диапазон установки испытательного напряжения от U до 1,1*U, В R – измеренное значение сопротивления изоляции, МОм, ГОм
Параметры измерения электрического сопротивления постоянному току
Диапазон измерений, Ом
Разрешение (единица младшего разряда (е.м.р.)), Ом
Пределы допускаемой основной абсолютной погреш-ности измерений, Ом
от 0,01 до 200
0,01/0,1/1
±(0,02*R+3 е.м.р.)
Примечания: – R - измеренное значение электрического сопротивления постоянному току, Ом
Параметры измерения напряжения переменного тока
Диапазон измерений, В
Частота, Гц
Разрешение (еди-ница младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, В
от 30 до 750
50/60
1
±(0,02*U+3 е.м.р.)
Примечание – U - измеренное значение напряжения переменного тока, В
Температурный коэффициент
Модификация
Температурный коэффициент/°С
RGK RT-25
0,1
Общие технические характеристики
Наименование характеристики
Значение
Разрядность дисплея
2000
Индикация перегрузки
>22.0GΩ при измерении сопротивления изоляции
Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха
от +18°С до +28°Сот 45 до 75%
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %
от 0°С до +40°С85%
Температура храненияВлажность хранения
от -20°С до +60°Сдо 90%
Степень загрязнения
2
Рабочая высота над уровнем моря
2000 м
Класс защиты от перенапряжения
CAT III 600В
Источник питания
6 батарей АА 1,5 В
Параметры электрического питания:- напряжение постоянного тока
9 В
Габаритные размеры (длина x ширина x высота)
160 х 100 х 70 мм
Масса, не более
0,46 кг
RGK RT-25 с поверкой
Параметры измерения сопротивления изоляции
Номинальное значение испытательного напряжения, U, В 1
Диапазон измерений сопротивления изоляции
Разрешение (единица младшего разряда (е.м.р.))
Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
1000
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 5,00 ГОм
1 МОм/0,01 ГОм
±(0,05●R+5 е.м.р.)
2500
от 0,01 до 99,9 МОм
0,01/0,1 МОм
±(0,03●R+5 е.м.р.)
от 100 МОм до 10,0 ГОм
1 МОм/0,01/0,1 ГОм
±(0,05●R+5 е.м.р.)
св. 10,0 до 20,0 ГОм
0,1 ГОм
±(0,1●R+5 е.м.р.)
Примечания: 1 диапазон установки испытательного напряжения от U до 1,1*U, В R – измеренное значение сопротивления изоляции, МОм, ГОм
Параметры измерения электрического сопротивления постоянному току
Диапазон измерений, Ом
Разрешение (единица младшего разряда (е.м.р.)), Ом
Пределы допускаемой основной абсолютной погреш-ности измерений, Ом
от 0,01 до 200
0,01/0,1/1
±(0,02*R+3 е.м.р.)
Примечания: – R - измеренное значение электрического сопротивления постоянному току, Ом
Параметры измерения напряжения переменного тока
Диапазон измерений, В
Частота, Гц
Разрешение (еди-ница младшего разряда (е.м.р.)), В
Пределы допускаемой основной абсолютной погрешности измерений, В
от 30 до 750
50/60
1
±(0,02*U+3 е.м.р.)
Примечание – U - измеренное значение напряжения переменного тока, В
Температурный коэффициент
Модификация
Температурный коэффициент/°С
RGK RT-25
0,1
Общие технические характеристики
Наименование характеристики
Значение
Разрядность дисплея
2000
Индикация перегрузки
>22.0GΩ при измерении сопротивления изоляции
Нормальные условия измерений:- температура окружающего воздуха- относительная влажность воздуха
от +18°С до +28°Сот 45 до 75%
Рабочие условия измерений:- температура окружающего воздуха, °С- относительная влажность воздуха, %
от 0°С до +40°С85%
Температура храненияВлажность хранения
от -20°С до +60°Сдо 90%
Степень загрязнения
2
Рабочая высота над уровнем моря
2000 м
Класс защиты от перенапряжения
CAT III 600В
Источник питания
6 батарей АА 1,5 В
Параметры электрического питания:- напряжение постоянного тока
9 В
Габаритные размеры (длина x ширина x высота)
160 х 100 х 70 мм
Масса, не более
0,46 кг
Вы можете купить Цифровой мегаомметр RGK RT-25 с поверкой в интернет-каталоге TINVEST официального
дилера RGK по выгодной цене с доставкой по РФ.
