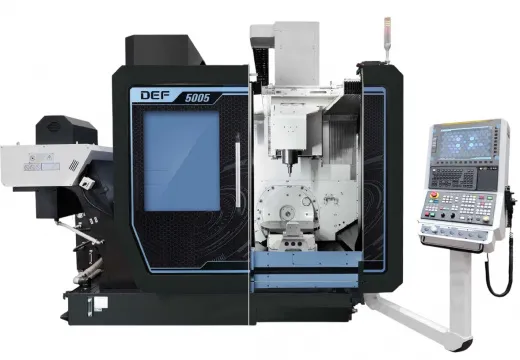

Вертикальный пяти осевой обрабатывающий центр DN Solutions DOOSAN DEF-5005

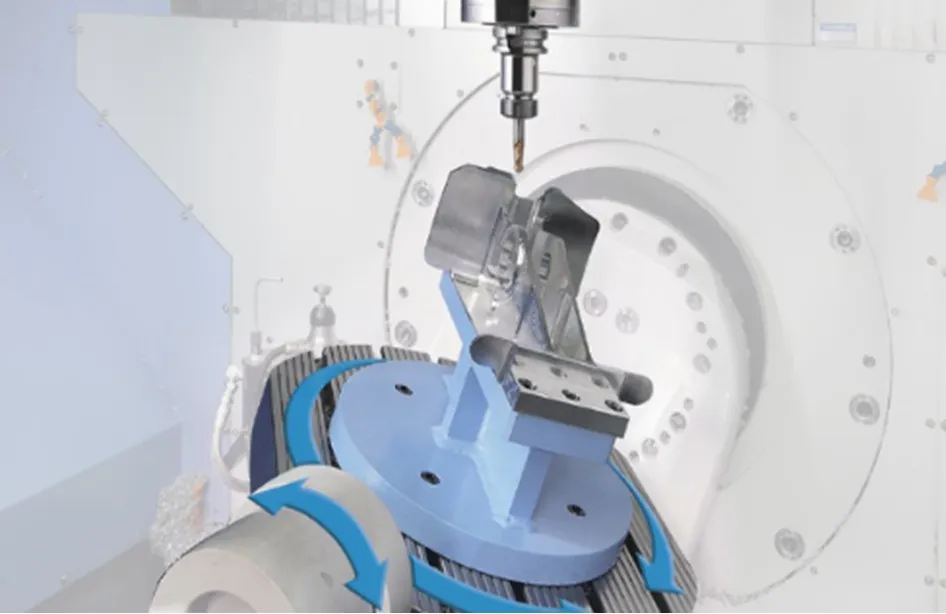

Пятиосевой обрабатывающий центр Doosan DEF-5005 предназначен для высокоточной обработки деталей со сложной пространственной геометрией: лопаток, пресс-форм, прототипов, аэрокосмических и медицинских компонентов. Его главное преимущество — возможность фрезерования под произвольными углами без переустановки заготовки, что обеспечивает высочайшую точность сопрягаемых поверхностей и исключает погрешности перебазирования.

Технические основы для точности и производительности

Станок сочетает высокую динамику и жесткость. Быстрые перемещения 42 м/мин по линейным осям и 25 град/мин по поворотной оси (B) минимизируют вспомогательное время. Высокооборотистый шпиндель 15000 об/мин с мощностью 18.5 кВт обеспечивает эффективную обработку как твердых материалов, так и алюминиевых сплавов. Жесткая конструкция с весом 8000 кг и прогрессивная система термокомпенсации гарантируют стабильность геометрических параметров в течение всего рабочего цикла.

Экономическая эффективность для сложных заказов

Автоматизация процессов — ключ к рентабельности. Магазин на 30 инструментов и скорость смены от 1.5 секунды позволяют выполнять сложные многопереходные операции с минимальными простоями. Способность станка DEF-5005 завершать деталь за одну установку радикально сокращает общее время производства, снижает потребность в специализированной оснастке и минимизирует операторские ошибки. Это инвестиция в возможность выполнения наиболее сложных и маржинальных заказов с предсказуемым результатом.

Комплектация станка:

• Чугунный корпус
• Управление FANUC 0iMF PLUS
• Рабочее освещение
• Трехцветный сигнальный фонарь (светодиод)
• Выравнивающие блоки и болты
• Боковой зажим и анкерный болт
• Интеллектуальный контроль температуры

Характеристики

Система управления ЧПУ
Серия Puma
Бренд ЧПУ Fanuc
Страна бренда Южная Корея

Рабочий стол
Размер рабочего стола, мм Ф630Х450
Максимальная нагрузка на рабочий стол, кг/м² 400

Диапазон обработки
Перемещение по оси X, мм 650
Перемещение по оси Y, мм 520
Перемещение по оси Z, мм 480
Максимальный габарит детали, мм Ф600

Шпиндель
Тип шпинделяISO40
Мощность двигателя шпинделя, кВт 18,5/11
Частота вращения шпинделя, об/мин 15000
Максимальный крутящий момент, кНм 0.118


Подача
Быстрое перемещение по оси X, м/мин 42
Быстрое перемещение по оси Y, м/мин 42
Быстрое перемещение по оси Z, м/мин 42
Быстрое перемещение по оси В, град/мин 25

Инструментальный магазин
Емкость инструментального магазина, шт 30
Макс. диаметр инструмента при полной загрузке / через один, мм 75/125
Максимальный вес инструмента, кг 8
Максимальная длина инструмента, мм 300
Время смены инструмента, сек 3,1/1,5

Остальные характеристики
Емкость бака СОЖ, л 500

Габариты и вес

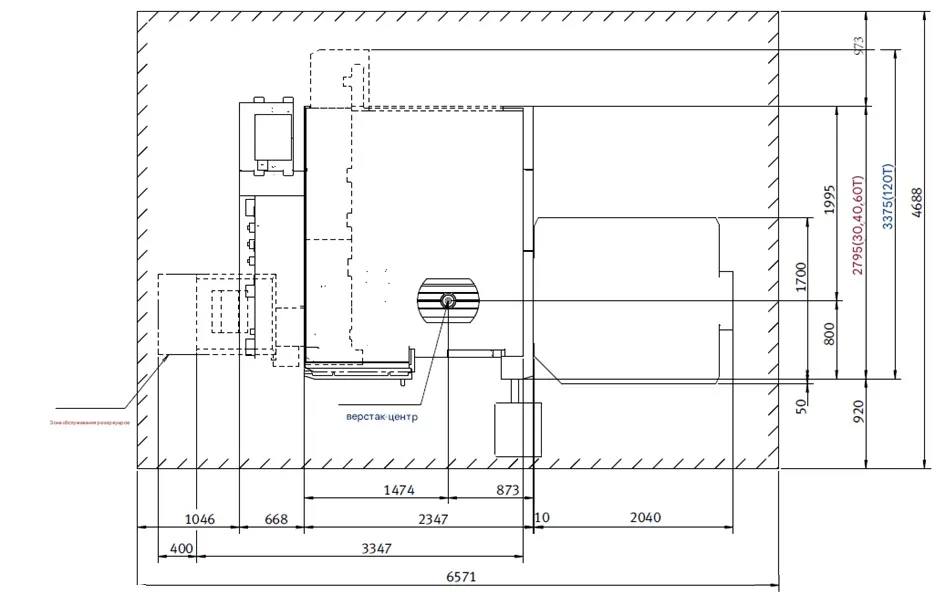

Габаритные размеры станка, мм 2795x3375x2760
Вес станка, кг 8000
