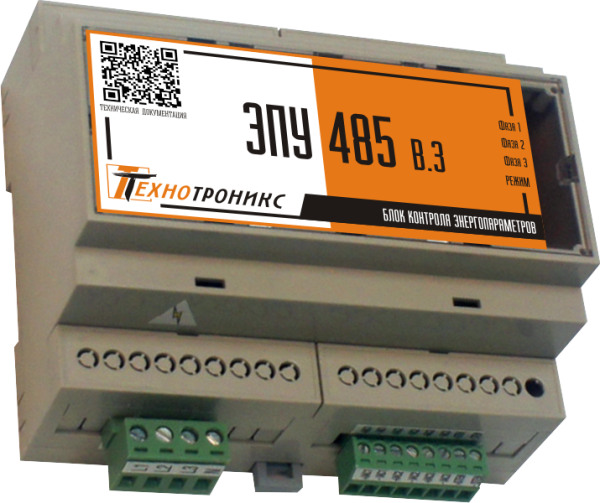

Блок контроля параметров Технотроникс ЭПУ485 в.3

Блок контроля параметров ЭПУ485 в.3 – внешний модуль расширения, предназначенный для контроля работы электропреобразовательной установки: измерение напряжения и токов, дистанционное снятия показаний со счётчика электроэнергии. Также он имеет интерфейс RS-485 и протокол Modbus RTU, что позволяет встраивать модуль в большинство систем мониторинга и автоматизаций.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10522513

Функциональные возможности

• дистанционное снятие показаний с импульсного (телеметрического) выхода счётчика электроэнергии с контролем целостности линии подключения;

• измерение переменного напряжения трехфазного ввода;

• измерение переменного тока каждой фазы;

• измерение частоты переменного тока на каждой фазе;

• измерение напряжения станционного питания;

• измерение тока заряда и тока разряда аккумуляторной батареи;

Особенности функционирования

• Измерение переменного напряжения от 180 до 300 В на трёх фазах.

• Измерение переменного тока от 0 до 20 А в трёх проводах с помощью опциональных датчиков. При использовании трансформаторов тока до 5000 А.

• Измерение постоянного напряжения от 36 до 72 В.

• Измерение постоянного тока от 0 до 50 А в двух проводах с помощью опциональных датчиков.

• Подключение к контроллерам по четырёхпроводной схеме. По двум проводам на блок подаётся питание 12 Вольт, два других провода – интерфейс RS485 для передачи данных на максимальное расстояние 100 м.

• Возможен вариант работы, когда питание к блоку ЭПУ485 подводится не от основного блока, а от адаптера ~220В/=12В непосредственно на месте измерения.

• К одному основному блоку может быть подключено до 14 устройств ЭПУ485. Конкретное число подключений зависит от типа основного блока и от типа канала связи основного блока с ДЦ.

Характеристики
