Датчик освещенности NetPing 813S1

NetPing 813S1 - компактный датчик наличия светового потока, предназначенный для подключения к устройствам NetPing.

Датчик может контролировать нештатное появление искусственного освещения в охраняемых объектах, а также резервировать работу датчика двери.

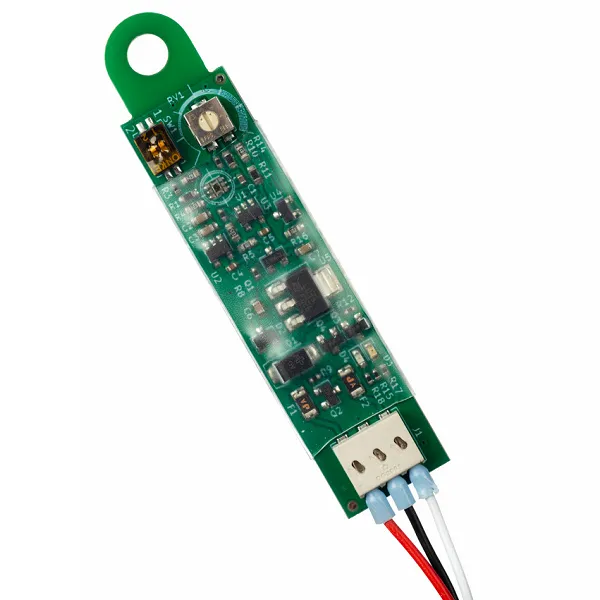

Устройство выполнено на электронной плате в компактном исполнении шириной 15 мм и длиной 68 мм. С целью повышения надежности электронные компоненты датчика закрыты полимерной пленкой, для удобства монтажа в корпусе датчика выполнено отверстие диаметром 5 мм, а также нанесена самоклеящаяся поверхность.

На плате устройства присутствуют два светодиода индикации рабочего режима, зеленый — «день», красный — «ночь». Конструкция устройства включает в себя переключатель уровней SW, который переключает измеряющий сенсор на разные диапазоны срабатывания, а также подстроечный потенциометр RV1 для корректировки срабатывания датчика.

Датчик подключается к IO-линиям устройств для мониторинга датчиков.

Особенности

• Регулировка порога срабатывания 10–7000 Лк;
• шаг подстройки 10–300Лк;
• угол обзора 25–30°;
• гистерезис 20%;
• время срабатывания/отпускания датчика от 1 до 20 с;
• тип выхода NPN, открытый сток / сухой контакт, подключаемый к линии IO устройства NetPing;
• диапазон рабочих температур -30…+50 °С без образования конденсата.

Технические характеристики

Базовые параметры

Физические параметры
