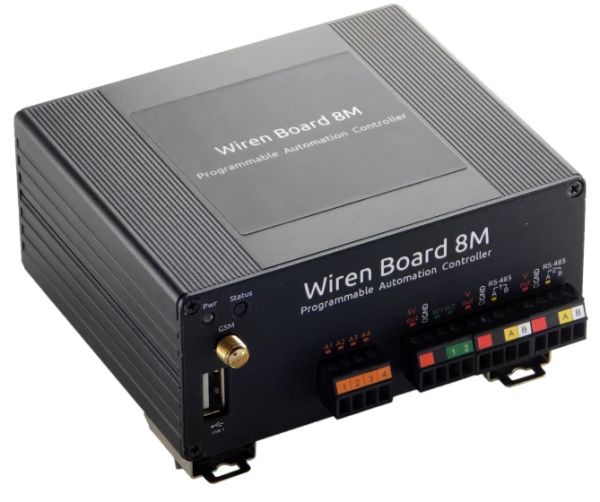

Контроллер для автоматизации в металлическом корпусе Wiren Board 8M

Устройство находится в разработке, ориентировочное время начала поставок — третий квартал 2024 года. Если вам интересна эта модификация, напишите нам.

Wiren Board 8M — это универсальный контроллер автоматизации, работающий под управлением свободного программного обеспечения.

Контроллеры Wiren Board серии M применяются в задачах мониторинга серверного и климатического оборудования, диспетчеризации и сбора данных с приборов учёта, в качестве основы для автоматизации производств. Металлический корпус с возможностью заземления защищает контроллер от электромагнитных помех и механических повреждений.

Разные типы креплений позволяют установить устройство на дин-рейку или в серверную 19" стойку.

Особенности

В зависимости от исполнения контроллер может работать при температурах воздуха от -40 до +75 °С. Его часто используют в уличных неотапливаемых щитах.

Защита портов от перенапряжения и сторожевой таймер позволяют использовать контроллер для решений, требующих надёжной работы.

Корпус на DIN-рейку и диапазон напряжений питания от 9 до 48 вольт помогут интегрировать контроллер в уже существующий щит автоматизации или без проблем собрать новый.

Открытая платформа даёт возможность установить стороннее программное обеспечение, или разработать своё.

Широкий ассортимент внешних модулей поможет вам построить отказоустойчивую систему автоматизации под любые задачи, а поддержка различных протоколов передачи данных — интегрировать контроллер в существующую.

Характеристики

Аппаратная часть и ПО

В любой комплектации стоит промышленный 4-ядерный 64-битный процессор ARM Cortex A53 с частотой 1.5 ГГц, но от исполнения зависит доступная оперативная и постоянная память:

• от −25 до +75 °С: до 4 Гбайт LPDDR4 RAM и до 64 Гбайт eMMC;
• от −40 до +75 °С: 1 Гбайт LPDDR4 RAM и 8 Гбайт eMMC.

В контроллере используется открытая операционная система Debian Linux 11, kernel 6.8, что даёт широкие возможности по установке стороннего ПО. Также есть аппаратное защищённое хранилище ключей, которое можно использовать для авторизации контроллера в своих сервисах или для привязки лицензий ПО.

Встроенное программное обеспечение бесплатно, открыто и позволяет настраивать контроллер и подключённые к нему устройства, писать сценарии автоматизации, хранить и просматривать архив измерений.

Интерфейсы и коммуникации

В минимальной комплектации контроллера:

• 1 × слот для MicroSD, до 60 Мбайт/с
• 2 × Ethernet 10/100
• 1 × USB Host
• Wi-Fi 802.11n (AP, client), два диапазона 2.4 и 5 ГГц
• Bluetooth 4.2 + BLE
• 2 × RS-485
• 2 × 1-Wire/дискретные входы
• 4 × дискретные/аналоговые входы/выходы «открытый коллектор»

Дополнительно, с помощью модулей расширения:

• 4G (LTE) модем на две SIM-карты формата nano SIM
• Z-Wave и Zigbee
• PoE 802.3af, 802.3at или Passive PoE
• CAN (в разработке, если нужно, напишите нам)

Поддерживаемые протоколы

Контроллер в базовой комплектации поддерживает большое количество протоколов:

• Modbus RTU — большой ассортимент устройств: реле, диммеры, модули ввода-вывода
• Somfy, WINDECO, DOOYA, AKKO, Dauerhaft, A-OK — электрокарнизы и шторы
• ГОСТ МЭК 61107, DLMS/COSEM, СПОДЭС (ГОСТ Р 58940-2020), Меркурий, Милур — счётчики электроэнергии
• Пульсар, ИВТМ — датчики и счётчики воды, тепловой энергии
• 1-Wire — датчики температуры DS18B20
• Wi-Fi, Bluetooth — датчики, шлюзы и устройства
• Modbus TCP, MQTT, SNMP, Zabbix API — обмен данными с другими контроллерами, серверами и SCADA
• Danfoss / Carel / Eliwell — холодильные контроллеры, используемые в горках, ларях и морозильных камерах

С помощью модулей расширения можно добавить поддержку:

• KNX — контроллер можно встроить в существующие интеграции на KNX
• OpenTherm и eBUS — электрические и газовые котлы
• Z-Wave, Zigbee — широкий ассортимент беспроводных датчиков и исполнительных устройств
• DALI — протокол управления освещением по двум проводам (в разработке)

Поддержка Быстрого Modbus

Все устройства Wiren Board в дополнение к стандартному Modbus RTU могут работать с его расширением Быстрый Modbus, которое добавляет новые возможности:

• мгновенный опрос состояний входов и измеренных значений через события;
• быстрый поиск подключённых к контроллеру устройств;
• разрешение коллизий адресов на шине.

Для пользователя включение дополнительных возможностей происходит незаметно — если устройство поддерживает расширение, драйвер контроллера будет работать с устройством по Быстрому Modbus, если устройство ничего про расширение не знает — оно будет работать по стандартному Modbus RTU.

Wiren Board Cloud

Все контроллеры Wiren Board полностью автономны и не зависят от доступа в интернет. Но вы можете подключить их к сервису удалённого администрирования Wiren Board Cloud и получить:

• удалённый доступ к веб-интерфейсу и SSH с компьютера или телефона через обычный браузер;
• архив данных в Grafana — создавайте собственные дашборды с графиками, индикаторами и аналитикой;
• единый список контроллеров с текущими статусами, серийными номерами, версиями ПО и т.п. — полезно для инвентаризации;
• многопользовательский доступ и разделение по группам и организациям — полезно для компаний, обслуживающих контроллеры разных организаций.

Кроме публичной версии Wiren Board Cloud есть On-premise вариант для установки на сервер заказчика.
