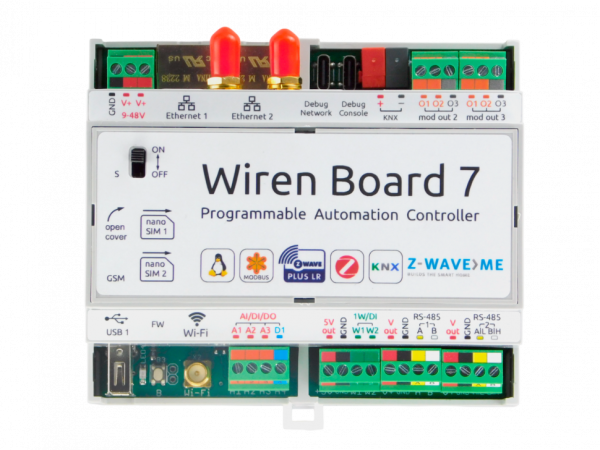

Контроллер для автоматизации Wiren Board 7

Wiren Board 7 — это универсальный контроллер автоматизации, работающий под управлением свободного программного обеспечения.

Контроллер применяется в задачах мониторинга серверного и климатического оборудования, диспетчеризации и сбора данных с приборов учёта, в качестве основы для «умного дома» и автоматизации производств.

Особенности

Контроллер выполнен по промышленному техпроцессу и может продолжительное время работать при температурах воздуха от -40 до +75 °С. Его часто используют в уличных неотапливаемых щитах.

Защита портов от перенапряжения и сторожевой таймер позволяют использовать контроллер для решений, требующих надёжной работы.

Корпус на DIN-рейку и диапазон напряжений питания от 9 до 48 вольт помогут интегрировать контроллер в уже существующий щит автоматизации или без проблем собрать новый.

Открытая платформа даёт возможность установить стороннее программное обеспечение, или разработать своё.

Широкий ассортимент внешних модулей поможет вам построить отказоустойчивую систему автоматизации под любые задачи, а поддержка различных протоколов передачи данных — интегрировать контроллер в существующую.

Комплектация

• Модем сотовой связи
  Модуль модема сотовой связи устанавливается внутрь корпуса контроллера Wiren Board 7.4 и используется в качестве основного или резервного канала связи для выхода в интернет.

• Блок питания
  Для работы контроллера нужен блок питания 12-24 В.

• Антенна GSM
  Для модуля WBC2-4G нужна антенна, в комплекте идёт угловая на разъём — её достаточно при хорошем сигнале. В условиях плохого покрытия рекомендуем приобрести выносную антенну 2.5м.

• Модуль расширения 1
  В Wiren Board 7.4 есть четыре разъема для модулей расширения. В первый разъём можно вставить радиомодуль, или один из модулей ввода-вывода — его клеммником будет mod out 1.

• Модуль расширения 2
  В Wiren Board 7.4 есть четыре разъема для модулей расширения. Во второй разъём можно вставить радиомодуль, или один из модулей ввода-вывода — его клеммником будет mod out 2.

• Модуль расширения 3
  В Wiren Board 7.4 есть четыре разъема для модулей расширения. В третий разъём можно вставить радиомодуль, или один из модулей ввода-вывода — его клеммником будет mod out 3.

• Модуль расширения 4
  В Wiren Board 7.4 есть четыре разъема для модулей расширения. В четвёртый разъём можно вставить только радиомодуль. В корпусе контроллера есть два отверстия под антенны радиомодулей. Если нужно больше — надо будет просверлить новые.

• Модуль ввода-вывода 1
  В Wiren Board 7.4 есть боковой разъём, к которому можно пристыковать до восьми модулей ввода\вывода на DIN-рейку. В калькуляторе можно выбрать только два, дополнительные модули доступны в разделе магазина «Модули для контроллеров».

• Модуль ввода-вывода 2
  В Wiren Board 7.4 есть боковой разъём, к которому можно пристыковать до восьми модулей ввода\вывода на DIN-рейку. В калькуляторе можно выбрать только два, дополнительные модули доступны в разделе магазина «Модули для контроллеров».

• Модуль резервного питания
  Резервный модуль питания устанавливается внутрь корпуса. При штатном питании подзаряжается, при отключении основного питания поддерживает работу контроллера.

• Поддержка PoE
  Чтобы контроллер Wiren Board 7.4 мог питаться от PoE — в него нужно установить специальный модуль расширения.

• Карта памяти
  В контроллере есть высокоскоростной слот для карт памяти MicroSD, который расположен на левом торце корпуса и поддерживает чтение/запись на скорости до 60 Мбайт/с

Опции

Стандартная комплектация — это 1 ГБайт оперативной памяти и 8 ГБайт флеш-памяти eMMC MLC высокой надёжности. Этого достаточно для программного обеспечения, которое поставляется в комплекте c Wiren Board 7.4.

Для использования с требовательным к ресурсам сторонним ПО есть комплектация с 2 ГБайтами RAM и 64 Гбайтами eMMC TLC BiCS5. Эта комплектация есть как обычная индустриальная, так и вариант для дома — с меньшим диапазоном рабочих температур и менее надёжной памятью.

Характеристики

Аппаратная часть и ПО

Базовая комплектация:

• Индустриальный процессор ARM Cortex A7 4 ядра 1.2 ГГц
• Оперативная память 1 Гбайт DDR3 RAM
• Флеш-накопитель 8 Гбайт
• Аппаратное защищённое хранилище ключей

При заказе контроллера можно выбрать версию с 2 Гбайт DDR3 RAM и eMMC 64 Гбайт.

В контроллере используется открытая операционная система Debian Linux 11, kernel 5.10, что даёт широкие возможности по установке стороннего ПО.

Встроенное программное обеспечение позволяет настраивать контроллер и подключённые к нему устройства, писать сценарии автоматизации, хранить и просматривать архив измерений.

Интерфейсы и коммуникации

В минимальной комплектации контроллера:

• 1 × слот для MicroSD, до 60 Мбайт/с
• 2 × Ethernet 10/100
• 1 × USB Host
• Wi-Fi 802.11n (AP, client)
• Bluetooth 4.0
• 2 × RS-485
• 1 × CAN, мультиплексирован с одним из RS-485
• 2 × 1-Wire/дискретные входы
• 4 × дискретные/аналоговые входы/выходы «открытый коллектор»

Дополнительно, с помощью модулей расширения:

• 4G (LTE) модем на две SIM-карты формата nano SIM
• Z-Wave и Zigbee
• PoE 802.3af, 802.3at или Passive PoE

Поддерживаемые протоколы

Контроллер в базовой комплектации поддерживает большое количество протоколов:

• Modbus RTU — большой ассортимент устройств: реле, диммеры, модули ввода-вывода
• Somfy, WINDECO, DOOYA, AKKO — электрокарнизы и шторы
• ГОСТ МЭК 61107, DLMS/COSEM, СПОДЭС (ГОСТ Р 58940-2020), Меркурий, Милур — счётчики электроэнергии
• Пульсар, ИВТМ — датчики и счётчики воды, тепловой энергии
• 1-Wire — датчики температуры DS18B20
• Wi-Fi, Bluetooth — датчики, шлюзы и устройства
• Modbus TCP, MQTT, SNMP, Zabbix API — обмен данными с другими контроллерами, серверами и SCADA
• Danfoss / Carel — холодильные контроллеры Danfoss EKC 202B/D, Danfoss ERC 21x, Carel BASIC/EASY

С помощью модулей расширения можно добавить поддержку:

• KNX — контроллер можно встроить в существующие интеграции на KNX
• OpenTherm и eBUS — электрические и газовые котлы
• Z-Wave, Zigbee — широкий ассортимент беспроводных датчиков и исполнительных устройств

Поддержка Быстрого Modbus

Все устройства Wiren Board в дополнение к стандартному Modbus RTU могут работать с его расширением Быстрый Modbus, которое добавляет новые возможности:

• мгновенный опрос состояний входов и измеренных значений через события;
• быстрый поиск подключённых к контроллеру устройств;
• разрешение коллизий адресов на шине.

Для пользователя включение дополнительных возможностей происходит незаметно — если устройство поддерживает расширение, драйвер контроллера будет работать с устройством по Быстрому Modbus, если устройство ничего про расширение не знает — оно будет работать по стандартному Modbus RTU.

Wiren Board Cloud

Все контроллеры Wiren Board полностью автономны и не зависят от доступа в интернет. Но вы можете подключить их к сервису удалённого администрирования Wiren Board Cloud и получить:

• удалённый доступ к веб-интерфейсу и SSH с компьютера или телефона через обычный браузер;
• архив данных в Grafana — создавайте собственные дашборды с графиками, индикаторами и аналитикой;
• единый список контроллеров с текущими статусами, серийными номерами, версиями ПО и т.п. — полезно для инвентаризации;
• многопользовательский доступ и разделение по группам и организациям — полезно для компаний, обслуживающих контроллеры разных организаций.

Кроме публичной версии Wiren Board Cloud есть On-premise вариант для установки на сервер заказчика.
