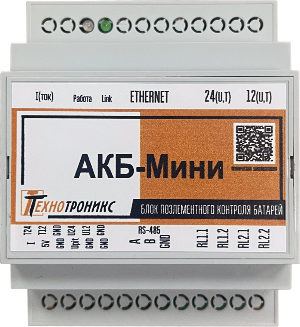

Контроллер Технотроникс АКБ-Мини

Артикул	099573
Компания TINVEST дилер	Технотроникс
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Контроллер Технотроникс АКБ-Мини в интернет-каталоге TINVEST официального дилера Технотроникс по выгодной цене с доставкой по РФ.

Контроллер АКБ-Мини разработан специально для небольших систем гарантированного электропитания, состоящих из двух 12-вольтовых аккумуляторов. Контроллер подключается к аккумуляторам, и может собирать информацию о напряжении, температуре, а также токе при помощи специальных датчиков.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10549714

Технические особенности контроллера АКБ-Мини

У контроллера есть несколько особенностей.

Он был разработан специально для небольших систем гарантированного электропитания, состоящих из двух 12-вольтовых аккумуляторов.
Можно подключить к АКБ-Мини аккумуляторы с разными типами клемм: под болт или с ножевыми.
Датчик температуры помещения встроен в плату контроллера АКБ-Мини.
Непосредственно в датчик КПRJ встроена функция измерения температуры аккумулятора.
Контроллер имеет два выхода управления, в которые можно дополнительно подключить различное оборудование и настроить определенную логику управления. Например, при снижении температуры аккумуляторов, через выход управления можно включить оборгеватель.

Характеристики

Технические характеристики

№	Характеристика	Значение
Интерфейсы:
1.	Физический интерфейс для связи	Ethernet 10Base-T
2.	Программные интерфейсы для мониторинга	SNMP, Modbus
3.	Программные интерфейсы для настройки	WEB
4.	Функциональные интерфейсы	RS-485
Вход датчика температуры:
5.	Количество	2
6.	Совместимые датчики	LM19, ДТ-LM-K
7.	Измеряемая температура, °С	от -43 до +120
8.	Точность измерения, °С	2.5
9.	Максимальная длина кабеля для выноса датчика от прибора, м	5
Вход измерения напряжения аккумуляторов:
10.	Напряжение 12В	DC, 6…18 В
11.	Напряжение 24В	DC, 18…30 В
12.	Точность измерения, мВ	115
Питание:
Напряжение постоянного тока (Uпит.)		10-30 В
Максимальная потребляемая мощность изделия		1.5 Вт
Расстояние до источника питания		не более 50 м при сечении провода не менее 0,2 кв. мм
Прочие характеристики:
13.	Средний срок службы, лет	не менее 10
14.	Наработка на отказ, часов	не менее 50 тыс.
15.	Габаритные размеры корпуса, мм	90 х 70 х 50
16.	Вес, кг	не более 0.3
17.	Способ крепления	на DIN-рейку

Контакты устройств

№	Элемент	Назначение
Интерфейсы:
1.	Разъём X2	Подключение датчика тока (альтернативный вариант – клемма I и GND на разъёме X1)
2.	Разъём X4	Подключение датчиков ДТ-ЛМ хх температуры (альтернативный вариант – клемма T24 и GND на разъёме X1)
3.	Разъём X5	Подключение датчиков ДТ-ЛМ хх температуры (альтернативный вариант – клемма T12 и GND на разъёме X1)
4.	Разъём X3	Подключение Ethernet
5.	Клеммы RL1.1, RL1.2	Управление внешней нагрузкой через оптореле
6.	Клеммы RL2.1, RL2.2	Управление внешней нагрузкой через оптореле

Характеристики функций входов и выходов

№	Параметр	Значение
Вход по напряжению:
1.	Измеряемое постоянное напряжение, В	от 0 до 3
2.	Точность измерения, мВ	4
3.	Максимальная длина соединительного кабеля, м	10
Вход датчика тока
5.	Измеряемое постоянное напряжение, В	от 0 до 3
6.	Точность измерения, мВ	4
7.	Максимальная длина соединительного кабеля, м	10
8.	Характеристика преобразования напряжения в ток	Линейная (по двум крайним точкам)
9.	Диапазон преобразования, А	-300..+75 (от средней точки 2,5В)

Условия эксплуатации

Параметр	Значение
Температура,°С	от -40 до +60
Относительная влажность, %	до 95 при 25 °С
Атмосферное давление, мм.рт.ст.	от 430 до 800
