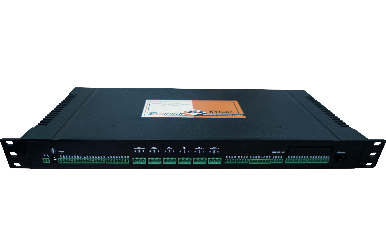

Контроллер Технотроникс КУБ-БС

Артикул	099568
Компания TINVEST дилер	Технотроникс
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Контроллер Технотроникс КУБ-БС в интернет-каталоге TINVEST официального дилера Технотроникс по выгодной цене с доставкой по РФ.

Самый многофункциональный контроллер в номенклатуре компании «Технотроникс». С помощью одного только КУБ-БС можно закрыть потребность в мониторинге любого объекта контейнерного типа, например, базовой станции сотовой связи или климатического телекоммуникационного шкафа. Функциональные возможности контроллера позволяют подключать датчики и внешние устройства по интерфейсам RS232, RS485 и Ethernet к дискретным входам.

КУБ-БС поддерживает 2 канала связи с Диспетчерским Центром — Ethernet и GSM (в режимах GPRS, SMS), при этом Ethernet является основным, а GSM — резервным. Конструктивно контроллер выполнен для монтажа в 19-ой стойке (1 юнит), а также имеет отверстия для настенного размещения.

Функциональные возможности контроллера

Мониторинг охранно-пожарной сигнализации — постановка/снятие объекта с охраны, контроль вскрытия двери, авторизация доступа, управление электрозамком, световая и звуковая индикация о том, что объект охраняется, охранная сигнализация, пожарная сигнализация.
2 выхода ПЦН (пульт центрального наблюдения) — выдача сигнала стороннему охранно-пожарному оборудованию.
Мониторинг кондиционирования и контроль температурно-влажностного режима — измерение средней температуры в помещении, измерение температур в выходном воздушном потоке каждого из двух кондиционеров, учёт времени наработки по каждому кондиционеру раздельно, автоматическая ротация кондиционеров. При необходимости возможно измерение относительной влажности внутри помещения.
Контроль силового питания — измерение напряжений и токов по трём фазам, измерение частоты питающей сети, измерение накопленной активной и реактивной энергии по сумме фаз.
Контроль вторичного электропитания — для контроля симметрии аккумуляторных батарей, измерения температуры, напряжения и тока заряда/разряда батарей.
Мониторинг «интеллектуальных установок» — 3 порта RS485/RS232 для подключения интеллектуального оборудования (интеллектуальных ДГУ, ЭПУ, счётчиков электроэнергии и др.) и передачи данных в штатное ПО данного оборудования.
Мониторинг «неинтеллектуальной» ДГУ — контроль аварийных сигналов от ДГУ (через входы «сухой контакт»), управление (запуск) ДГУ (через встроенное реле).
4 дискретных порта — порты могут быть сконфигурированы как входы «сухой контакт» для подключение датчиков вскрытия, протечки воды и т.д., а также как управляющие выходы для включения/выключения/перезагрузки оборудования.
8 входов «сухой контакт» — подключение датчиков вскрытия, протечки воды и т.д.
6 силовых реле — управление различным оборудованием. Из них: 2 реле могут быть задействованы для ротации кондиционеров, 1 реле — для запуска ДГУ, 1 реле — для управления электрозамком.

Технические особенности контроллера КУБ-БС

1. Передача данных по 2 каналам:

Канал Ethernet. Используется как основной.
Канал GSM в режиме передачи данных через GPRS/SMS. При пропадании одного из режимов передачи данных система автоматически переключается на другой.

2. Гибкая настройка работы кондиционеров в помещении. При помощи КУБ-БС можно настроить ротацию кондиционеров 3 способами: Технотроникс.

по заданному расписанию (возможно только через программное обеспечение «Технотроникс.WEB-Мониторинг» и подсистему «Управление по расписанию»).
в автоматическом режиме в связке с датчиками температуры.
один из 2-х кондиционеров оставить в качестве резервного, для подключения при необходимости.

Какие устройства можно подключить дополнительно?

Для контроля состояния ещё 16 дискретных входов, 2-х аналоговых входов и управления 8-ю дискретными выходами к контроллеру КУБ-БС можно подключить блок расширения и коммутации БРиК. Например, для подключения дополнительных датчиков протечки, датчиков движения или вскрытия двери.

Для контроля вторичного питания можно подключить контроллер АКБ-12/485 и модуль МКА4+.

Мониторинг силового питания осуществляется с помощью «интеллектуального» электросчетчика «Меркурий-230» или блока контроля параметров ЭПУ-485 v.3. Передача данных осуществляется через интерфейс RS-485: контроллер с заданной периодичностью опрашивает счетчик/блок и фиксирует необходимые параметры.

Характеристики

Технические характеристики
Напряжение питания (зависит от модификации):	• 15 VDC; • 18…36 VDC; • 36…72 VDC
Напряжение резервного источника питания (АКБ) (опция)	12 VDC
Потребляемая мощность	• не более 3 Вт для варианта без резервной АКБ 12В и роутера; • дополнительно не более 2 Вт для варианта с резервной АКБ 12В; • Дополнительно не более 6 Вт для варианта с роутером (под заказ).
Гальваническая связь общей цепи датчиков (GND) с полюсом источника питания: 36…72В (КУБ-БС мод.1 плата вер.3) 18…36В (КУБ-БС мод.2 плата вер.3) 18…72В переключается перемычками на плате изделия (КУБ-БС мод.4 и 5 плата вер. ≥5)	«+« «-» • Отсутствует (режим при поставке прибора, измерение питающего напряжения не производится) • «+» или «-«
Гальваническая связь общей цепи датчиков (GND) с полюсом источника питания 15В (12В)	«-«
Время технической готовности к работе после подачи питания, сек.	не более 5
Диаметр (сечение) подсоединяемых проводников, мм	0,32–1,6 (0,08-2,0 мм²)
Масса прибора (без учета аккумулятора), кг	не более 0,5
Габаритные размеры прибора с внешней резервной АКБ 12В 1,2…7 А или без нее (ШхГхВ), мм	480х203х43 (1U)
