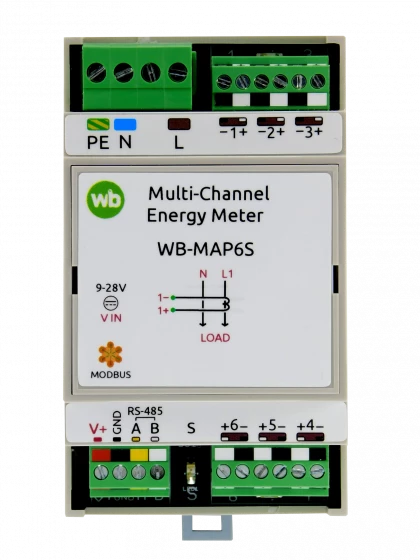

Многоканальный измеритель Wirenboard WB-MAP6S

Универсальный измеритель параметров электрических сетей с 6 однофазными измерительными каналами и интерфейсом RS-485. Используется с разъемными трансформаторами тока.

Применяется для измерения всех видов электрических параметров в трехфазных и однофазных сетях переменного тока, для организации системы технического учета электроэнергии в многоквартирных домах и офисных зданиях, дата-центрах и умных офисах.

Не включён в реестр средств измерения. Если нужен прибор с поверкой, используйте в проектах WB-MAP12E в режиме 12 канального измерителя для однофазной сети.

Преимущества

• Низкая стоимость измерительного канала.
• Хранит накопленные показания при отключении питания.
• Использование внешних разъемных трансформаторов тока позволяет производить монтаж системы без отключения потребителей.
• Большое количество измеряемых параметров.
• Срок службы 16 лет.
• Быстрая и простая интеграция в систему автоматизации и мониторинга.
• Техническая поддержка на портале.
• Русскоязычная документация.
• Возможно нанесение логотипа вашей компании.

Поддерживает Быстрый Modbus, что позволяет мгновенно доставлять состояния входов и значения счетчиков нажатий в контроллер Wiren Board.

Характеристики

Аппаратная часть

• Среднеквадратичные значения тока и напряжения (Urms).
• Мощность (активная, реактивная, полная, кажущаяся) и коэффициент мощности.
• Энергия прямая и обратная (активная, реактивная, кажущаяся, неактивная).
• Углы фазовых сдвигов, частота.
• Класс точности 0.5S для активных мощности и энергии и 1 для реактивных мощности и энергии.
• Напряжение питания: 9…28 В постоянного тока и 230 В переменного тока.
• Интерфейс: RS-485, Modbus RTU.
• Расширенный диапазон температуры эксплуатации: -40…+80 °С.
• Корпус на DIN-рейку, 3 модуля.

Монтаж без вмешательства в систему электроснабжения

Счетчик может быть подключен к существующей системе электроснабжения без вмешательства в электропроводку и необходимости отключения силовых проводов от автоматических выключателей. Для этого вместе со счетчиком используются токовые трансформаторы с разъемным сердечником. Все что нужно сделать при монтаже — подключить фазные линии к клеммам счетчика и надеть токовые трансформаторы на силовые провода.

Счетчик устанавливается на DIN-рейку в распределительный щит или внутри корпуса электрооборудования.

Мониторинг электросети

WB-MAP6S используется в системах мониторинга электросетей на промышленных предприятиях, офисных зданиях, дата-центрах. Измеряет все основные параметры электросети, заменяя собой несколько измерительных приборов: вольтметр, амперметр, ваттметр, частотомер.

Измеренные параметры могут быть использованы для контроля потребления и качества электроэнергии. А также выявления аварийных ситуаций:

• отсутствия фаз,
• неравномерности напряжения фаз,
• дисбаланса фазного угла,
• перепадов напряжения.

Для передачи значений действующего напряжения (Urms) WB-MAP12E использует Быстрый Modbus. Это позволяет мгновенно обнаруживать отклонение фазного напряжения от нормы и своевременно принимать меры для защиты электрооборудования.

Управление приоритетами нагрузок

Измеренные параметры удобно использовать в задачах управления приоритетами нагрузок для контроля потребления на каждой линии. WB-MAP12E может непрерывно измерять ток на 4 трехфазных или 12 однофазных каналах и передавать показания в контроллер. В случае превышения допустимого тока потребления, отключается нагрузка с низким приоритетом. Для отключения нагрузок можно использовать модули реле Wiren Board.

Если не нужно измерять напряжение и энергию, то для измерения тока счетчик не обязательно подключать к силовым линиям, достаточно надеть токовый трансформатор с разъемным сердечником на измеряемую линию. Это позволяет упростить монтаж и интеграцию в систему автоматизации.

Поддержка Быстрого Modbus

Все устройства Wiren Board в дополнение к стандартному Modbus RTU могут работать с его расширением Быстрый Modbus, которое добавляет новые возможности:

• мгновенный опрос состояний входов и измеренных значений через события;
• быстрый поиск подключённых к контроллеру устройств;
• разрешение коллизий адресов на шине.

Для пользователя включение дополнительных возможностей происходит незаметно — если устройство поддерживает расширение, драйвер контроллера будет работать с устройством по Быстрому Modbus, если устройство ничего про расширение не знает — оно будет работать по стандартному Modbus RTU.

Контроль качества на каждом этапе производства

Все устройства Wiren Board мы разрабатываем и производим самостоятельно. Все устройства проходят многоэтапный контроль качества:

• При разработке — проверка используемых компонентов на соответствие заявленным характеристикам и испытание прототипа устройства на предельных режимах работы.
• После монтажа smd компонентов — автоматизированный оптический контроль.
• После пайки выводных компонентов — визуальный контроль пайки.
• После сборки устройства — функциональное тестирование на автоматизированном стенде.
• При отгрузке на склад — контроль комплектности, наклейки, внешнего вида.

Настройка

При использовании с контроллером Wiren Board вы можете мышкой в веб-интерфейсе:

• вносить калибровочные параметры трансформаторов тока,
• настраивать маппинг фаз,
• настраивать период сброса пиковых значений,
• включать и отключать опрос параметров,
• задавать скорость обмена данными.

При использовании с другим оборудованием модуль можно настраивать по шине RS-485 через запись значений в Modbus-регистры. Таблица регистров открыта, хорошо документирована и доступна онлайн в документации на устройство.

Чтение показаний

У счетчика нет собственного экрана, поэтому считывание измеренных параметров производится по интерфейсу RS-485, Modbus RTU.

Если используется контроллер Wiren Board, то значения измеренных величин доступны в веб-интерфейсе контроллера и могут быть переданы в систему верхнего уровня. В карточке устройства отображаются только включенные в настройках опроса каналы.

Все данные можно читать любым оборудованием или ПО с поддержкой протокола RS-485, Modbus RTU: контроллерами сторонних производителей, HMI панелями или SCADA.

Сертификаты и поверка

Устройство соответствует требованиям ТР ТС 020/2011.

Опции

Трансформа​торы тока

Если к счетчику нужно подключить разные трансформаторы, выберите опцию "Без трансформаторов в комплекте", а трансформаторы добавьте в корзину в разделе "Многоканальные счетчики электроэнергии"

Настройка счетчика

Внесение параметров трансформаторов в память счетчика. Вы можете сделать это самостоятельно по инструкции в документации.
