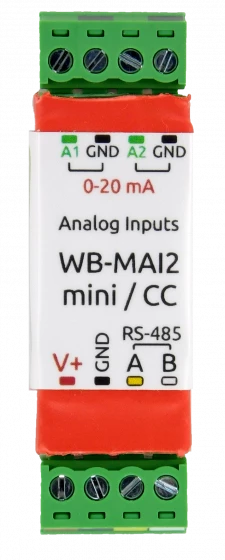

Модуль аналоговых входов Wirenboard WB-MAI2-mini / СС

Двухканальный модуль аналоговых входов 0-20 мА. Устанавливается в распаечные коробки и кабельные каналы, подключается по Modbus RTU.

Применяется для подключения датчиков с выходом 0-20 и 4-20 мА в системах диспетчеризации инженерных систем и управления технологическими процессами.

Преимущества

• Можно подключать датчики 0-20 мА и 4-20 мА.
• Можно монтировать в распаечных коробках и кабель-каналах.
• Фильтр для каналов с настраиваемым временем усреднения, позволяет отфильтровать резкие всплески тока, вызванные наводками.
• Можно использовать с контроллерами других производителей.
• Широкий диапазон напряжений питания (9-28 В).
• Быстрая и простая интеграция в систему автоматизации и мониторинга.
• Техническая поддержка на портале.
• Русскоязычная документация.
• Возможно нанесение логотипа вашей компании.

Характеристики

Аппаратная часть

Технические характеристики:

• Потребляемая мощность: 0.06 Вт.
• Число каналов: 2.
• Измерение тока: 0-20 мА.
• Входное сопротивление: 49.9 Ом.
• Погрешность при измерении тока: ±(0.1 мА + 1.5%).

• Напряжение питания: 9…28 В.
• Температура эксплуатации: 0…+60 °С.
• Интерфейс: RS-485, Modbus RTU.
• Габаритные размеры: 57×18×12 мм.

Контроль качества на каждом этапе производства

Все устройства Wiren Board мы разрабатываем и производим самостоятельно. Все устройства проходят многоэтапный контроль качества:

• При разработке — проверка используемых компонентов на соответствие заявленным характеристикам и испытание прототипа устройства на предельных режимах работы.
• После монтажа smd компонентов — автоматизированный оптический контроль.
• После пайки выводных компонентов — визуальный контроль пайки.
• После сборки устройства — функциональное тестирование на автоматизированном стенде.
• При отгрузке на склад — контроль комплектности, наклейки, внешнего вида.

Благодаря такому подходу процент отказа составляет не более 0.5% всех выпущенных устройств.

Настройка

При использовании с контроллером Wiren Board вы можете мышкой в веб-интерфейсе:

• включать и отключать опрос входов,
• включать и отключать опрос входов.

При использовании с другим оборудованием устройство можно настраивать по шине RS-485 через запись значений в Modbus-регистры. Таблица регистров открыта, хорошо документирована и доступна на нашем сайте.

Чтение показаний

Если используется контроллер Wiren Board, то измеренные значения доступны в веб-интерфейсе контроллера и могут быть использованы в сценариях автоматизации или переданы в систему верхнего уровня. В карточке устройства отображаются только включенные каналы.

Также модуль отдаёт все данные по Modbus RTU (RS-485), которые можно читать любым оборудованием или ПО с поддержкой этого протокола: контроллерами сторонних производителей, HMI панелями или SCADA.

Сертификаты и поверка

Устройство соответствует требованиям ТР ТС 020/2011.
