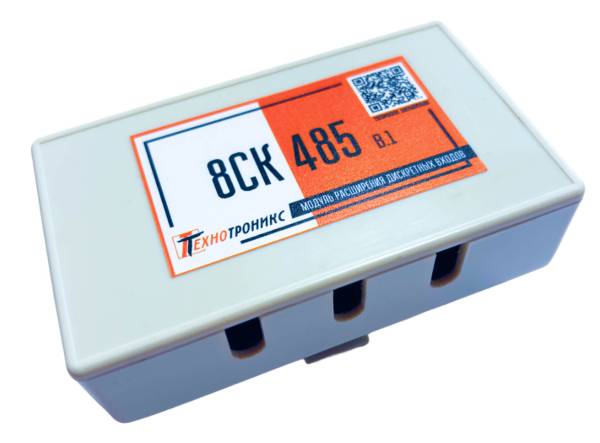

Модуль расширения дискретных входов Технотроникс 8СК485

Модуль расширения дискретных входов 8СК485 обеспечивает подключение к основному контроллеру дополнительных восьми датчиков типа «сухой контакт» или контроль восьми кабелей ЛКС.

8СК485 подключается к контроллерам типа КУБ, а также к контроллерам предыдущего поколения по интерфейсу RS485 и воспринимается этими блоками как дополнительное внешнее устройство.

Функциональные возможности

• Расширение количества дискретных входов до 8 шт.
• Контроль 8 кабелей ЛКС по двум (замкнуто/разомкнуто) или трём состояниям (норма/авария/обрыв/к.з.).

Особенности функционирования

• Подключение к основному блоку по четырёхпроводному интерфейсу. Два провода – питание (12В постоянного тока до 50 мА) и два провода – интерфейс RS485.
• Возможен вариант работы, когда питание к 8СК485 подводится не от основного блока, а от адаптера ~220В/=12В непосредственно на месте измерения.
• Контроль датчиков может осуществляться как от собственного источника питания 12В, так и от внешнего источника 60В.
• К одному основному блоку может быть подключено до 14 устройств 8СК485. Конкретное число подключений зависит от типа основного блока и от типа канала связи основного блока с диспетчерским Центром.
