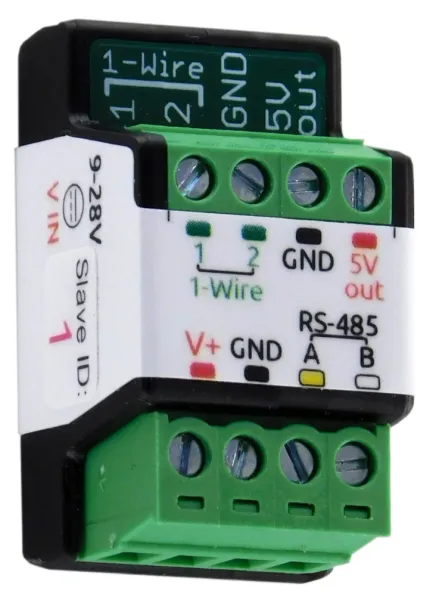

Преобразователь для цифровых термометров Wirenboard WB-M1W2 v.3

Компактный модуль с интерфейсом RS-485 и универсальными входами для подключения 1-Wire датчиков и дискретных сигналов.

Для опроса 1-Wire датчиков в условиях сильных помех и на большом удалении от контроллера. Опрос кнопок, герконов, счетчиков энергоресурсов с импульсным выходом.

Основное отличие от предыдущей версии — компактные размеры, что позволяет размещать устройство в подрозетниках.

Преимущества

• Миниатюрный размер позволяет устанавливать модуль в любые подрозетники, кабель-каналы и распаечные коробки.
• 2 канала 1-Wire позволяют легко идентифицировать датчики и сократить время на ПНР.
• Входы могут работать в режиме «сухой контакт» с функциями подсчета срабатываний и распознавания нажатий.
• Является средством измерений для температуры.
• Встроенный фильтр «подозрительных» значений.
• Данные счетчиков записываются в энергонезависимую память, можно использовать для подключения счетчиков энергоресурсов.
• Быстрая и простая интеграция в систему автоматизации и мониторинга.
• Техническая поддержка на портале.
• Русскоязычная документация.
• Возможно нанесение логотипа вашей компании.

Характеристики

Аппаратная часть

• 2 универсальных входа для датчиков 1-Wire или кнопок/концевиков.
• Выход 5 В для питания датчиков.
• Напряжение питания: 9…28 В.
• Температура эксплуатации: -40…+80 °С.
• Интерфейс: RS-485, Modbus RTU.
• Габаритные размеры: 34×20×17 мм.

Поддержка Быстрого Modbus

Все устройства Wiren Board в дополнение к стандартному Modbus RTU могут работать с его расширением Быстрый Modbus, которое добавляет новые возможности:

• мгновенный опрос состояний входов и измеренных значений через события;
• быстрый поиск подключённых к контроллеру устройств;
• разрешение коллизий адресов на шине.

Для пользователя включение дополнительных возможностей происходит незаметно — если устройство поддерживает расширение, драйвер контроллера будет работать с устройством по Быстрому Modbus, если устройство ничего про расширение не знает — оно будет работать по стандартному Modbus RTU.

Контроль качества на каждом этапе производства

Все устройства Wiren Board мы разрабатываем и производим самостоятельно. Все устройства проходят многоэтапный контроль качества:

• При разработке — проверка используемых компонентов на соответствие заявленным характеристикам и испытание прототипа устройства на предельных режимах работы.
• После монтажа smd компонентов — автоматизированный оптический контроль.
• После пайки выводных компонентов — визуальный контроль пайки.
• После сборки устройства — функциональное тестирование на автоматизированном стенде.
• При отгрузке на склад — контроль комплектности, наклейки, внешнего вида.

Благодаря такому подходу процент отказа составляет не более 0.5% всех выпущенных устройств.

Настройка

При использовании с контроллером Wiren Board вы можете мышкой в веб-интерфейсе:

• выбрать режим работы входов: 1-wire или дискретный,
• настроить параметры входов: время подавления дребезга, время двойного и длинного нажатия,
• включать и отключать опрос входов.

При использовании с другим оборудованием устройство можно настраивать по шине RS-485 через запись значений в Modbus-регистры. Таблица регистров открыта, хорошо документирована и доступна на нашем сайте.

Чтение показаний и управление

Если используется контроллер Wiren Board, то измеренные значения доступны в веб-интерфейсе контроллера и могут быть использованы в сценариях автоматизации или переданы в систему верхнего уровня. В карточке устройства отображаются только включенные каналы.

Также модуль отдаёт все данные по Modbus RTU (RS-485), которые можно читать любым оборудованием или ПО с поддержкой этого протокола: контроллерами сторонних производителей, HMI панелями или SCADA.

Сертификаты и поверка

Устройство соответствует требованиям ТР ТС 020/2011.
