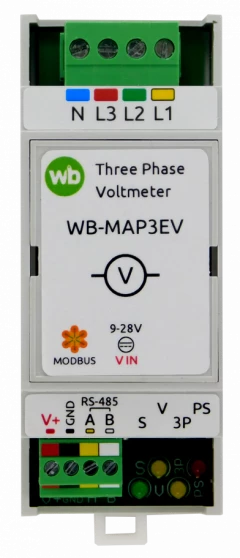

Трехфазный вольтметр Wirenboard WB-MAP3EV

Трёхфазный вольтметр на DIN-рейку с интерфейсом RS-485.

Применяется для мониторинга качества электропитания, детектирования всплесков напряжения в одно- или трехфазных сетях переменного тока.

Преимущества

• Измерение трехфазного напряжения.
• Детектирование всплесков напряжения.
• Измерение пиковых значений напряжений и межфазных углов.
• Компактный корпус на DIN-рейку.
• Срок службы 16 лет.
• Быстрая и простая интеграция в систему автоматизации и мониторинга.
• Техническая поддержка на портале.
• Русскоязычная документация.
• Возможно нанесение логотипа вашей компании.

Поддерживает Быстрый Modbus, что позволяет мгновенно доставлять состояния входов и значения счетчиков нажатий в контроллер Wiren Board.

Характеристики

Аппаратная часть

• Среднеквадратическое значение фазного напряжения (Urms).
• Фазовый угол сдвига напряжения между фазами.
• Частота.
• Напряжение питания: 9…28 В постоянного тока.
• Интерфейс: RS-485, Modbus RTU.
• Расширенный диапазон температуры эксплуатации: -40…+80 °С.
• Корпус на DIN-рейку, 2 модуля.

Мониторинг электросети

WB-MAP3EV используется в системах мониторинга электросетей на промышленных предприятиях, офисных зданиях, дата-центрах.

Измеренные параметры могут быть использованы для контроля фазного напряжения. А также выявления аварийных ситуаций:

• отсутствия фаз,
• неравномерности напряжения фаз,
• дисбаланса фазного угла,
• перепадов напряжения.

Поддержка Быстрого Modbus

Все устройства Wiren Board в дополнение к стандартному Modbus RTU могут работать с его расширением Быстрый Modbus, которое добавляет новые возможности:

• мгновенный опрос состояний входов и измеренных значений через события;
• быстрый поиск подключённых к контроллеру устройств;
• разрешение коллизий адресов на шине.

Для пользователя включение дополнительных возможностей происходит незаметно — если устройство поддерживает расширение, драйвер контроллера будет работать с устройством по Быстрому Modbus, если устройство ничего про расширение не знает — оно будет работать по стандартному Modbus RTU.

Контроль качества на каждом этапе производства

Все устройства Wiren Board мы разрабатываем и производим самостоятельно. Все устройства проходят многоэтапный контроль качества:

• При разработке — проверка используемых компонентов на соответствие заявленным характеристикам и испытание прототипа устройства на предельных режимах работы.
• После монтажа smd компонентов — автоматизированный оптический контроль.
• После пайки выводных компонентов — визуальный контроль пайки.
• После сборки устройства — функциональное тестирование на автоматизированном стенде.
• При отгрузке на склад — контроль комплектности, наклейки, внешнего вида.

Настройка

При использовании с контроллером Wiren Board вы можете мышкой в веб-интерфейсе:

• настраивать период сброса пиковых значений,
• включать и отключать опрос параметров.

При использовании с другим оборудованием модуль можно настраивать по шине RS-485 через запись значений в Modbus-регистры. Таблица регистров открыта, хорошо документирована и доступна онлайн в документации на устройство.

Чтение показаний

У вольтметра нет собственного экрана, поэтому считывание измеренных параметров производится по интерфейсу RS-485, Modbus RTU.

Если используется контроллер Wiren Board, то значения измеренных величин доступны в веб-интерфейсе контроллера и могут быть переданы в систему верхнего уровня. В карточке устройства отображаются только включенные в настройках опроса каналы.

Все данные можно читать любым оборудованием или ПО с поддержкой протокола RS-485, Modbus RTU: контроллерами сторонних производителей, HMI панелями или SCADA.

Сертификаты и поверка

Устройство соответствует требованиям ТР ТС 020/2011.
