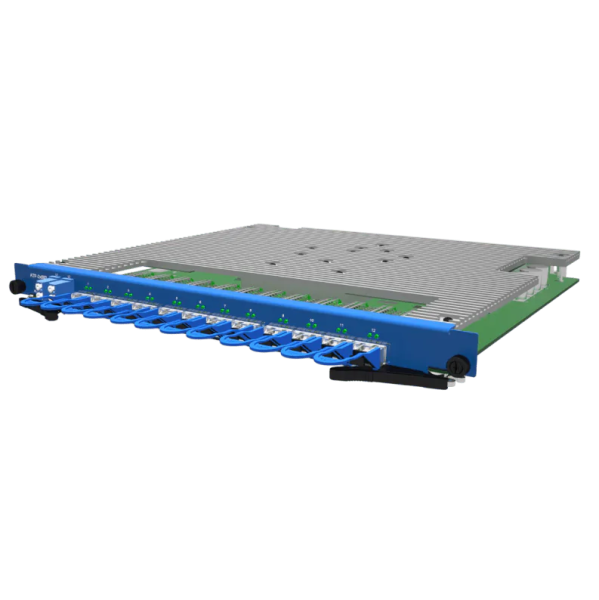

Агрегирующий транспондер VPG Laserone AТP-2×600-QSFP28/C3-H8

Артикул	103620
Компания TINVEST дилер	VPG Laserone
Наличие	Под заказ

1 год гарантии

Выгодная доставка

Цена	По запросу

Получить КП

Купить

Вы можете купить Агрегирующий транспондер VPG Laserone AТP-2×600-QSFP28/C3-H8 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.

AТP-2×600 – агрегирующий транспондер.

Карта AТP-2×600 предназначена для агрегации клиентских каналов 100G (100GE/OTU4) в линейный сигнал OTUC1-OTUC6 с возможностью настройки скорости передачи от 100G до 600G в зависимости от количества подключенных клиентов. На лицевой панели карты AТP-2×600 размещаются 12 клиентских порта QSFP28 и два линейных порта на базе когерентного модуля 2x600G, что позволяет агрегировать до 6-x клиентов в линейный сигнал 600G с общей пропускной способностью 1200G.

Как работает

В качестве линейных интерфейсов используются когерентные модули CFP2 DCO (100/200G).

Оптическая часть карты на клиентской стороне организована на сменных модулях QSFP28.

За счёт использования сменных CFP2 DCO достигается высокая спектральная эффективность и низкая удельная стоимость передачи клиента 100G.

Питание и управление карты осуществляется по внутренней шине шасси HORIZON. Встроенный контроллер питания обеспечивает бесперебойный режим работы карты при выходе из строя одного из модулей ввода питания шасси. Две шины управления Fast Ethernet и две шины RS232 также обеспечивают надежную и бесперебойную связь с системой управления.

Характеристики

Характеристики линейного интерфейса

Параметр	Значение
Режим работы	2x100G	2x200G	2x300G	2x400G	2x500G	2x600G
Линейная скорость	OTUC1	OTUC2	OTUC3	OTUC4	OTUC5	OTUC6
Модуляция и символьная скорость	QPSK 35GBaud	QPSK 69GBaud	8QAM 69GBaud	16QAM 69GBaud	32QAM 69GBaud	64QAM 69GBaud
Спектральный диапазон, ТГц	191.35 …196.10	191.35 …196.10	191.35 …196.10	191.35 …196.10	191.35 …196.10	191.35 …196.10
Спектральный диапазон, нм	1528,77 … 1566,72	1528,77 … 1566,72	1528,77 … 1566,72	1528,77 … 1566,72	1528,77 … 1566,72	1528,77 … 1566,72
Минимальный шаг перестройки канала, ГГц	12.5	12.5	12.5	12.5	12.5	12.5
Диапазон выходной оптической мощности, дБм	-10 … 2,5	-10 … 2,5	-10 … 2,5	-10 … 2,5	-10 … 2,5	-10 … 2,5
Скорость передачи данных, Гбит/с	138,84 - 756,65	138,84 - 756,65	138,84 - 756,65	138,84 - 756,65	138,84 - 756,65	138,84 - 756,65
OSNR передатчика, дБ/0.1 нм	>30	>30	>30	>30	>30	>30
Диапазон входной мощности, дБм	-15…1	-15…1	-15…1	-15…1	-15…1	-8…1
Чувствительность приемника при BER = 10-15 , дБм	-29	-25	-22	-17	-15	-8
OSNR приемника, дБ/0.1 нм	10,5	13,2	17,3	20,8	25	31,5
Компенсация хроматической дисперсии, пс/нм	-100…100	-100…100	-60…60	-50…50	-20…20	-10…10

Характеристики клиентcкого интерфейса

Параметр	Значение
Тип интерфейса	QSFP28
Тип клиентского протокола	100GE/OTU4
Скорость передачи данных, Гбит/с	103,12 - 111,8

Общие характеристики

Параметр	Значение
Тип оптических разъемов:
CLIENT 1, …, CLIENT 12	Определяется модулями QSFP28 (LC/UPC)
LINE 1, LINE 2	LC/UPC
Номинальная потребляемая мощность не более, Вт	210 (2xOTUC6, SDFEC 27%)
Габаритные размеры, мм (Ш х В x Г)	351 x 30 x 292
Масса, кг	3.7
