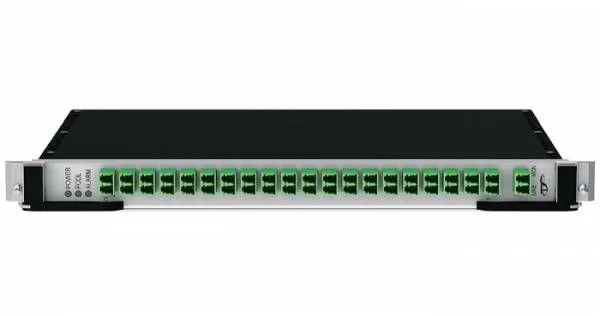

Блок мультиплексора и демультиплексора T8

Мультиплексоры и демультиплексоры T8 - управляемые оптические блоки для ввода и вывода каналов.

Блоки предназначены для объединения отдельных DWDM-каналов в один спектрально-уплотненный линейный оптический сигнал (в исполнении мультиплексора), либо выделение из него отдельных каналов (в исполнении демультиплексора). Уровень сигнала в каждом оптическом канале регулируется встроенным оптическим аттенюатором. Оптический сигнал DWDM-канала поступает на один из входных разъемов, и далее на переменный оптический аттенюатор. Значение ослабления сигнала по мощности для каждого из каналов устанавливается программно в интерфейсе системы управления. Оптический сигнал поступает на волновод, где происходит объединение отдельных DWDM-каналов в единый спектрально-уплотненный линейный оптический сигнал. Блоки поддерживают до 40 или 48 каналов.

Особенности

• мультиплексор применяется для объединения сигналов, поступивших на вход линии на разных длинах волн
• при изменении распространения света мультиплексор становится демультиплексором
• поддерживают 40 или 48 каналов
• пассивные мультиплексоры без измерителей мощности и перестраиваемых аттенюаторов обладают меньшим затуханием и являются более экономичным решением

• Шаг перестройки аттенюатора 0,1 дБ
• Контроль переходных процессов при добавлении каналов

Технические характеристики

Параметр	OM-40-AVPM	OM-40-AV	OADM-8/8-AV-PM	OADM-4/4-AV-PM	OADM-2/2-AV-PM	OADM-1/1-AV-PM
Интервал между каналами	100 ГГц
Число каналов ввода/вывода	40/0	40/0	8/8	4/4	2/2	1/1
Измеритель мощности	да	нет	да	да	да	да
Диапазон регулировки аттенюатора	0-15 дБ
Шаг перестройки аттенюатора	0,1дБ
Потребляемая мощность	45 Вт		15 Вт
