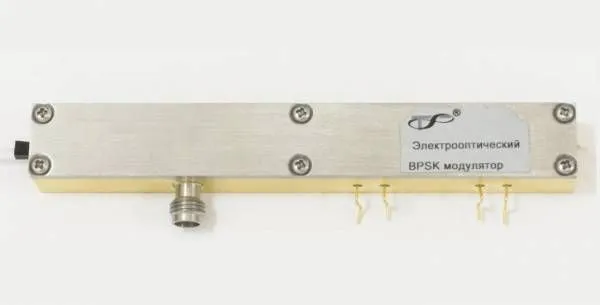

Электрооптический 40 Гбит/с BPSK модулятор T8

Электрооптический 40 Гбит/с BPSK модулятор T8
NULL Артикул: 049647 Компания TINVEST дилер: T8
Это цена с НДС по которой вы
можете купить товар сегодня
Цена:
По запросу
Получить коммерческое предложение

Первый российский электрооптический 40 Гбит/с BPSK модулятор на основе LiNbO волоконного интерферометра Маха-Цендера.

Оптоэлектронные модуляторы применяются в телекоммуникационных и радиофотонных оптических системах для передачи данных и амплитудно-фазового преобразования несущего оптического сигнала за счет электрооптического эффекта.

До настоящего момента на территории России не существовало собственных технологий по производству электрооптических модуляторов с полосой свыше 25 ГГц. Устройство на основе волоконного интерферометра Маха-Цендера позволяет решать задачи, в которых требуется динамический диапазон свыше 30 dB, в том числе для передачи аналогового ВЧ сигнала по оптическому волокну.

Устройство разработано и произведено в лаборатории компании «Т8» в рамках государственной программы «Развитие электронной и радиоэлектронной промышленности на 2013–2025 годы». Опытный образец оптоэлектронного модулятора показал лучшие характеристики, чем изначально были заложены, и по ряду показателей превзошел зарубежные аналоги.

Область применения

  • Решения для передачи аналогового ВЧ сигнала по оптическому волокну
  • Телекоммункационные системы спектрального уплотнения (WDM)
  • Радиофотонные применения

Особенности

  • Ширина полосы 27 ГГц для диапазона длин волн 1530-1625 нм
  • Линейный отклик на ВЧ сигнал в диапазоне -15 dBm .. +17 dBm обеспечивает возможность работы с доступными телекоммуникационными компонентами
  • Высокий поляризационный коэффициент экстинкции ~ 20 dB
  • Возможность работы с оптическими мощностями свыше 20 dBm
  • 1.85 мм (V-type) разъем

Вы можете купить Электрооптический 40 Гбит/с BPSK модулятор T8 в интернет-каталоге TINVEST официального дилера T8 по выгодной цене с доставкой по РФ.

Оптические параметры Типичное значение Единицы измерения
Рабочий диапазон длин волн (мин. потери) 1530-1625 нм
Оптические потери 3,5 дБ
Коэффициент поляризационной экстинкции <-7 дБ
Максимальная оптическая мощность 20 дБм
Входное волокно PM (панда)
Выходное волокно PM (панда)/SMF28
Электрические параметры Типичное значение Единицы измерения
S21 (по уровню -3 дБ) 26,5 ГГц
S11 <-10 дБ
Vπ для ВЧ разъема 6 В
Vπ для DC разъема 5 В
Минимальная входная мощность -15 дБм
Максимальная входная мощность 20 дБм
Тип разъема 1,85 мм (V-type) дБм
Волновое сопротивление на вход 50 Ом
