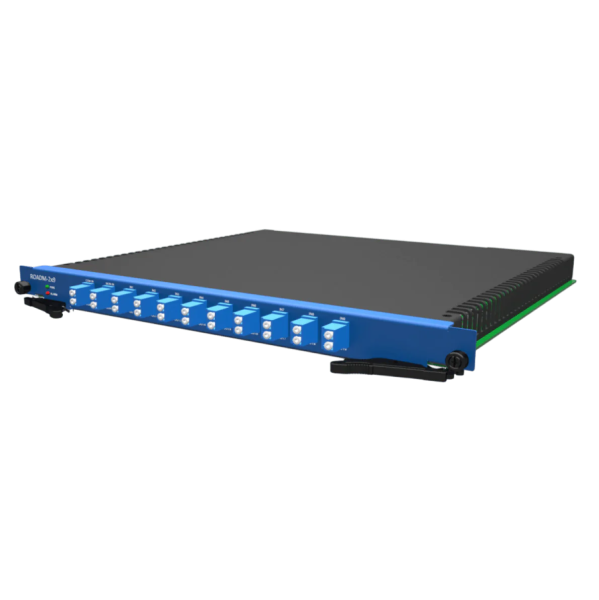

Роботы Мультиплексор VPG Laserone ROADM-2×9
| Артикул | 103622 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Мультиплексор VPG Laserone ROADM-2×9 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
ROADM-2×9 – реконфигурируемый оптический мультиплексор ввода/вывода ROADM с двумя WSS-модулями (Route&Select)
Карта ROADM-2×9 предназначена для организации удаленной коммутации спектральных каналов в Colorless, Directionless, Colorless/Directionless ROADM узлах до 9-ти направлений. Карта ROADM-2×9 состоит из двух независимых WSS-модулей (Wavelength Selective Switch), встроенного модуля мониторинга оптического спектра OCM (Optical Channel Monitor). Один WSS модуль используется при селективном сбросе каналов (Drop), второй WSS модуль используется при селективном добавлении каналов (ADD), обеспечивая режим работы Route&Select. WSS обеспечивает блокировку невыбранных спектральных каналов и на стороне ADD, и на стороне Drop.
Характеристики
| Параметр | Значение |
|---|---|
| Оптические характеристики встроенного модуля WSS | согласно Рекомендациям МСЭ-Т G.694.1 |
| Минимальный межканальный интервал, ГГц | 37.5 |
| Спектральный диапазон, ТГц | 191.475 … 196.275 |
| Спектральный диапазон, нм | 1527.41 … 1565.7 |
| Межканальный интервал для предустановленной сетки частот, ГГц | 50, 67.5, 75, 87.5, 100 |
| Центральная частота спектрального канала, ТГц |
48x100GHz: 191.5 + (Ch - 1) x 0.1; 54x87.5GHz: 191.518750 + (Ch - 1) x 0.0875; 64x75GHz: 191.512500 + (Ch - 1) x 0.075; 76x62.5GHz: 191.50625 + (Ch - 1) x 0,0625; 96x50GHz: 191.50 + (Ch - 1) x 0,05; |
| Спектральная ширина канала, ТГц |
100GHz: Ch1/191.50THz ± 50GHz ... Ch48/196.20THz ±50GHz 87.5GHz: Ch1/191.51875THz ±43.75GHz ... Ch54/196.15625THz ±37.5GHz 75GHz: Ch1/191.5125THz ±37.5GHz ... Ch64/196.2375THz ±37.5GHz 62.5GHz: Ch1/191.50625THz ±31.25GHz ... Ch76/196.19375THz ±31.25GHz 50GHz: Ch1/191.50THz±25Ghz ... Ch96/196.25THz±25Ghz |
| Отклонение центральной частоты оптического канала, не более, ГГц | ±5 |
| Динамический диапазон коэффициента поглощения перестраиваемого аттенюатора в WSS-модуле, дБ | 0…15 |
| Минимальный шаг настройки коэффициента поглощения перестраиваемого аттенюатора в WSS-модуле, дБ | 0.1 |
| Верхнее допустимое значение суммарной входной оптической мощности на портах, дБм: IN 1 – IN9, COM IN | 24 |
| Поляризационная чувствительность вносимых потерь, не более, дБ : | |
| При коэффициенте поглощения 0÷10 дБ | 0.8 |
| При коэффициенте поглощения 10÷15 дБ | 1 |
| Вносимые потери при минимальном значении встроенного аттенюатора, не более*, дБ: | |
| COM IN → OUT1…OUT9 | 12 |
| IN1…IN9 → COM OUT | 7.6 |
| Время установки значения коэффициента поглощения перестраиваемого аттенюатора, мс | |
| < 2 дБ | 1400 |
| <15 дБ | 2000 |
| Время переключения каналов не более, мс | 3000 |
| Параметры встроенного анализатора спектра (OCM-модуль) | |
| Диапазон оптических частот встроенного анализатора спектра, ТГц | 191.475÷196.275 |
| Динамический диапазон измеряемой мощности, дБм | -40 ÷ 0 |
| Точность измерения частоты оптического сигнала, ГГц | ± 6.25 |
| Точность измерения оптической мощности, дБ: | |
| для входной мощности от -30 до 0 дБм | ±1.3 |
| для входной мощности от -30.1 до -40 дБм | ±1.5 |
| Время сканирования рабочего диапазона, не более, мс | 290 |
| Общие характеристики | |
| Тип оптических разъемов | LC/UPC duplex |
| Номинальная потребляемая мощность не более, Вт | 70 |
| Габаритные размеры (Ш x В x Г), мм | 351 x 30 x 292 |
| Масса, кг | 2.5 |
