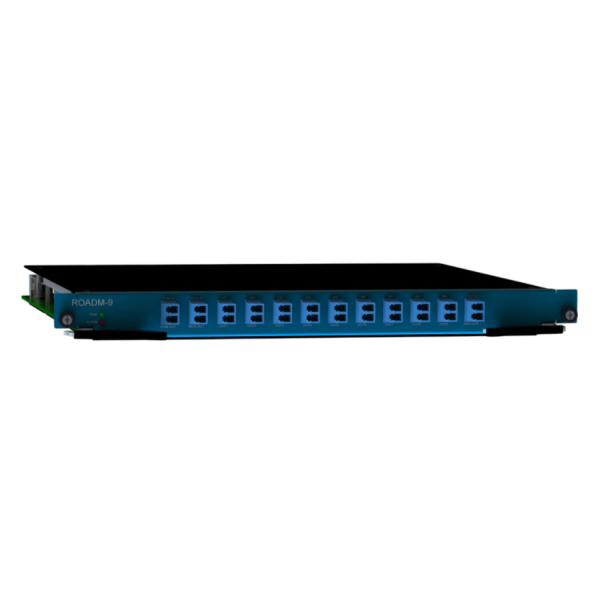

Роботы Мультиплексор VPG Laserone ROADM-4 / ROADM-9
| Артикул | 103621 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Мультиплексор VPG Laserone ROADM-4 / ROADM-9 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
ROADM-4, ROADM-9 – реконфигурируемый оптический мультиплексор ввода/вывода
Карты ROADM-9, ROADM-4 представляют собой реконфигурируемые оптические мультиплексоры ввода/вывода на 9 или 4 направления. Карты ROADM предназначены для гибкого перенаправления оптических каналов на крупных сетевых узлах и выборочного объединения каналов из нескольких входных линейных DWDM-сигналов в один выходной DWDM-сигнал.
Карты состоят из сплиттера (делителя) и WSS-модуля (Wavelength Selective Switch). Сплиттер используется при неселективном сбросе каналов (Drop), WSS модуль используется при селективном добавлении каналов (ADD), обеспечивая режим работы Broadcast&Select. WSS обеспечивает блокировку невыбранных спектральных каналов на стороне ADD. Для компенсации затухания мультиплексоров ввода-вывода в карте используются встроенные усилители. Карта производится в различных модификациях с с диапазонами регулировки усиления 11-18 дБ или 14-24 дБ и с максимальной выходной мощностью 200 мВт (20дБм) или 350мВт (23дБм), а также с/без встроенного модуля мониторинга оптического спектра OCM (Optical Channel Monitor).
Характеристики
| Параметр | Значение |
|---|---|
| Оптические характеристики встроенного модуля WSS | |
| Сетка каналов | согласно Рекомендациям МСЭ-Т G.694.1 |
| Предустановленные фиксированные сетки | 50 ГГц, 67.5 ГГц, 75 ГГц, 87.5 ГГц, 100 ГГц |
| Диапазон оптических частот, ТГц | 191.275…196.275 |
| Отклонение центральной частоты оптического канала, не более, ГГц | ±5 |
| Динамический диапазон коэффициента поглощения перестраиваемого аттенюатора в WSS-модуле, дБ | 0…15 |
| Минимальный шаг настройки коэффициента поглощения перестраиваемого аттенюатора в WSS-модуле, дБ | 0.1 |
| Верхнее допустимое значение суммарной входной оптической мощности на входных портах IN#, COM IN, дБм: | 24 |
|
Поляризационная чувствительность вносимых потерь, не более, дБ При коэффициенте поглощения 0÷10 дБ При коэффициенте поглощения 10÷15 дБ |
0.8 1 |
| Вносимые потери при минимальном значении встроенного аттенюатора, не более*, дБ | 6.5 |
|
Потери 1%-го ответвителя, дБ: MON IN, MON OUT |
20±1.5 |
|
Время установки значения коэффициента поглощения перестраиваемого аттенюатора, мс < 2 дБ <15 дБ |
1400 2000 |
| Время переключения каналов не более, мс | 3000 |
| Параметры встроенных усилителей (BstAmp, PreAmp) | |
|
Максимальная выходная оптическая мощность усилителя не более, дБм BstAmp PreAmp |
20 или 23 20 или 23 |
|
Диапазон входной оптической мощности усилителя, дБм BstAmp PreAmp |
-30 … +12 -30 … +12 |
|
Оптимальный коэффициент усиления (Gain = Gainopt), дБ BstAmp** PreAmp** |
18 или 24 18 или 24 |
|
Шум-фактор при оптимальном КУ, дБ BstAmp PreAmp |
<6 <6 |
| Параметры встроенного анализатора спектра (OCM-модуль) | |
| Диапазон оптических частот встроенного анализатора спектра, ТГц | 191.475196.275 |
| Динамический диапазон измеряемой мощности, дБм | -40 ÷ 0 |
| Точность измерения частоты оптического сигнала, ГГц | ± 6.25 |
|
Точность измерения оптической мощности, дБ: для входной мощности от -30 до 0 дБм для входной мощности от -30.1 до -40 дБм |
±1.3 ±1.5 |
| Время сканирования рабочего диапазона, не более, мс | 290 |
| Параметры сплиттера | |
|
Вносимые потери, не более*, дБ Для устройства ROADM-9 Для устройства ROADM-4 |
12 7 |
| Технические характеристики Карты ROADM | |
| Тип оптических разъемов | LC/UPC duplex |
| Напряжение питания (DC), В | -72 … -38.4 |
| Номинальная потребляемая мощность не более, Вт | 85 |
