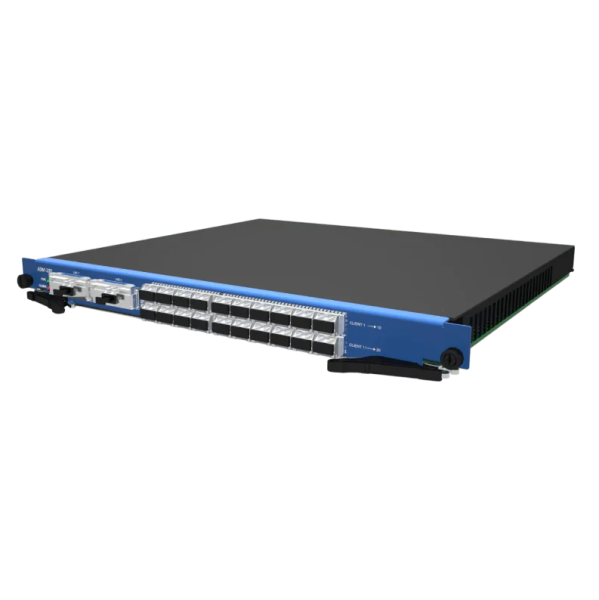

Мультиплексор ввода/вывода VPG Laserone ADM-200-MRFL/CFP2-H8

ADM-200-MRFL/CFP2-H8– мультиплексор ввода/вывода.

Карта ADM-200-MRFL предназначена для агрегации клиентского трафика 10G (10GE, OTU2/OTU2e, STM64) и 2.5G (STM-1, STM-4, STM-16, GE) в два линейный контейнера OTU4.

На лицевой панели карты ADM-200-MRFL размещаются 20 клиентских портов и два линейных порта на базе когерентных модулей CFP2 DCO, что позволяет агрегировать до 20-ти клиентов 10G(10GE, OTU2/OTU2e, STM64), 8-ми STM-1, STM-4, GE и 4-х STM-16 клиентов в два линейных сигнала с общей полосой пропускания 200G. Встроенная матрица кросс-коммутации ODUk обеспечивает коммутацию на уровне ODU0/ODU1/ODU2/ODU4/ODUflex.

Наличие на задней объединительной плате шасси интерфейса Interlacken позволяет организовать систему кросс- коммутации (FabricLess) из трех карт ADM-200-MRFL без централизованной матрицы кросс-коммутации.

Принцип работы

Карта ADM-200-MRFL создана на основе OTN процессора (ASIC) с интегрированной матрицей кросс-коммутации. Процессор принимает клиентские сигналы, размещает клиентские сигналы в контейнеры OPUk, осуществляет кросс-коммутацию блоков ODUk между линейными/клиентскими интерфейсами, формирует кадр OTU4/OTUC2, добавляет поле FEC.

Оптический интерфейс карты клиентской стороны выполнен на сменных модулях SFP+ и SFP.

Всего в карту можно установить до 20 модулей SFP+ и до 8-ми модулей SFP. ADM200 работает как с “цветными”, так и с “бесцветными” модулями SFP/SFP+.

Со стороны линейного интерфейса в карту устанавливаются сменные модули CFP2-DCO.

Питание и управление карты осуществляется от внутренней шины шасси HORIZON.

Встроенный контроллер питания обеспечивает бесперебойный режим работы карты при выходе из строя одного из модуля ввода питания шасси. Две шины управления Fast Ethernet и две шины RS232 обеспечивают надежную и безошибочную связь с системой управления.

Карта поддерживает in-band канал служебной связи. Для реализации канала используются байты GCC фреймовых заголовков OTUk. Ethernet пакеты по общей шине управления кросс- платы поступают на карту от блока управления шасси CU (Control Unit). Карта содержит Ethernet коммутатор и OTN процессор. Коммутатор производит селекцию пакетов на локальные, которые
непосредственно предназначены для управления картой и служебные. Служебные Ethernet пакеты направляются в OTN процессор, который наряду с упаковкой клиентских сигналов в высокоуровневый OTU4 кадр производит интеграцию данных пакетов в GCC заголовки кадра/кадров OTU4. Возможна любая глубина интеграции служебных пакетов в GCC. Т.е. поддерживаются все уровни OTUк с GCC0/1/2.

Пропускная способность канала GCC0 составляет
13.7 Мбит/c.

Характеристики
