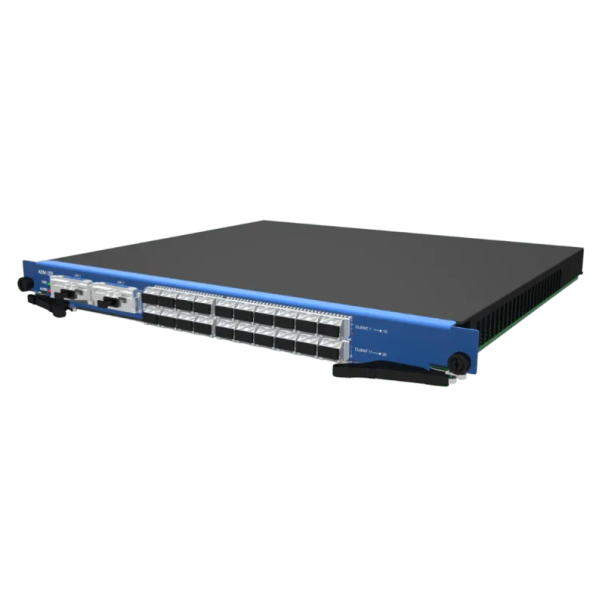

Мультиплексор ввода/вывода VPG Laserone ADM-200-XC/CFP2-H8

ADM-200-XC/CFP2-H8– мультиплексор ввода/вывода.

Карта ADM-200-XC предназначена для агрегации клиентского трафика 10G (10GE, OTU2/OTU2e , STM64) в линейный контейнер OTU4, OTUC2. На лицевой панели карты ADM-200-XC размещаются 20 клиентских портов SFP+ и два линейных порта на базе когерентных модулей CFP2 DCO, что позволяет агрегировать до 20-ти клиентов 10G (10GE, OTU2/OTU2e, STM64) в линейный сигнал с общей полосой пропускания 200G. Встроенная матрица кросс-коммутации ODUk обеспечивает неблокируемую коммутацию на уровне ODU2/ODU4/ODUflex.

Принцип работы

Карта ADM-200-XC создана на основе OTN процессора (ASIC) с интегрированной матрицей кросс-коммутации. Процессор принимает клиентские сигналы, размещает клиентские сигналы в контейнеры OPUk, осуществляет кросс-коммутацию блоков ODUk между линейными/клиентскими интерфейсами, формирует кадр OTU4/OTUC2, добавляет поле FEC.

Оптический интерфейс карты клиентской стороны выполнен на сменных модулях SFP+. Всего в карту можно установить до 20 модулей SFP+. ADM200 работает как с “цветными”, так и с “бесцветными” модулями SFP+.

Со стороны линейного интерфейса в карту устанавливаются сменные модули CFP2-DCO.

Отличительной особенностью архитектуры карты ADM-200-XC является то, что один произвольный линейный порт карты может быть настроен на режим 200G, при установке соответствующего модуля CFP2-DCO. Таким образом достигается высокая спектральная эффективность канала и низкая удельная стоимость одного бита передаваемой информации.

Питание и управление карты осуществляется от внутренней шины шасси HORIZON. Встроенный контроллер питания обеспечивает бесперебойный режим работы карты при выходе из строя одного из модуля ввода питания шасси. Две шины управления Fast Ethernet и две шины RS232 обеспечивают надежную и безошибочную связь с системой управления.

Карта поддерживает in-band канал служебной связи. Для реализации канала используются байты GCC фреймовых заголовков OTUk. Ethernet пакеты по общей шине управления кросс-платы поступают на карту от блока управления шасси CU (Control Unit). Карта содержит Ethernet коммутатор и OTN процессор. Коммутатор производит селекцию пакетов на локальные, которые
непосредственно предназначены для управления картой и служебные.

Служебные Ethernet пакеты направляются в OTN процессор, который наряду с упаковкой клиентских сигналов в высокоуровневый OTU4 кадр производит интеграцию данных пакетов в GCC заголовки кадра/кадров OTU4. Возможна любая глубина интеграции служебных пакетов в GCC. Т.е. поддерживаются все уровни OTUк с GCC0/1/2. Пропускная способность канала GCC0 составляет
13.7 Мбит/c
