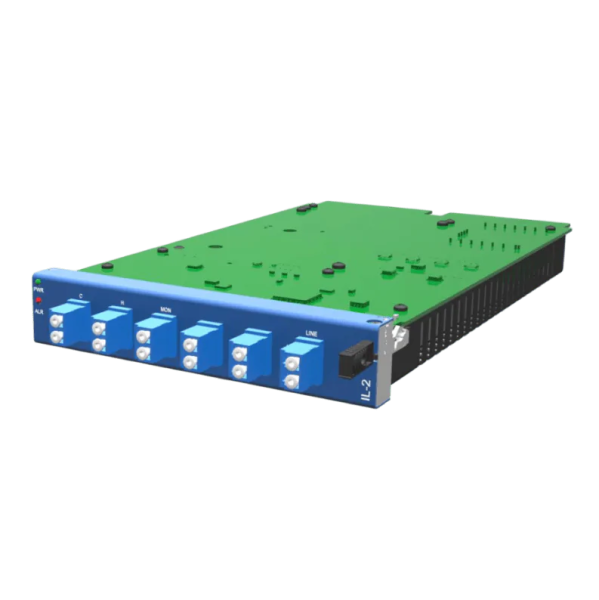

Оптический интерливер VPG Laserone IL-2-50/100-C-M-H4

IL-2-50/100-C-M-H4 – компактный сдвоенный оптический интерливер.

Сдвоенный оптический интерливер IL-2-50/100-C-M-H4 предназначен для объединения двух наборов каналов (четных С и нечетных H наборов каналов) с межканальными интервалами 100 ГГц в один спектрально-уплотненный сигнал с межканальным интервалом 50 ГГц способом чередования, а также разделения спектрально-уплотненного сигнала на два набора DWDM каналов (четных С и нечетных H наборов каналов).

Отличительные особенности:
• Межкаскадный доступ для подключения предусилителя и линейного усилителя (бустера)
• Мониторинг оптических мощностей входного и выходного сигнала.

Принцип работы

В основном режиме работы Карта IL обеспечивает выполнение следующих функций:
• Интерливинг (объединение) сигналов;
• Деинтерливинг (разъединение) спектрально-уплотнённого сигнала;

Также имеются порты для подключения усилителя (порты B1, B2), предусилителя (порты P1, P2), осуществления мониторинга мощностей на входе предусилителя (Mon P) и на выходе усилителя (Mon B).

Примечание:

1) Если в линии не предусмотрено использование бустера (усилителя), то порты B1, B2 должны быть соединены патчкордом.

2) Если в линии не предусмотрено использование предусилителя, то порты P1, P2 должны быть соединены патчкордом.

Характеристики
