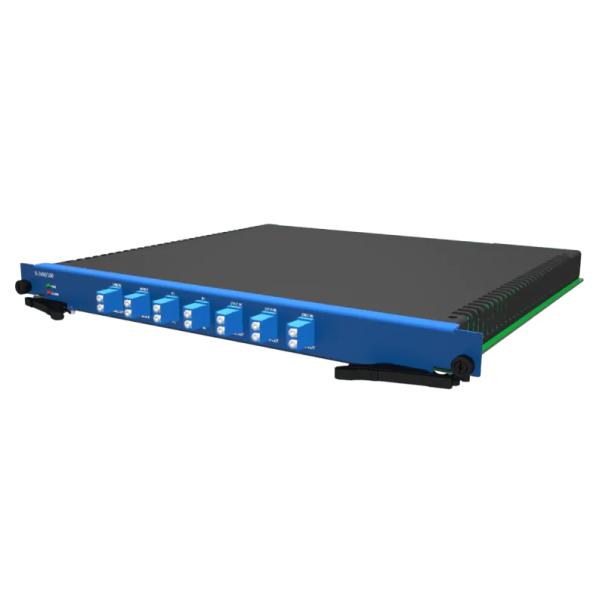

Роботы Оптический интерливер VPG Laserone IL-2-50/100-C-M-OSC(1511)-H8
| Артикул | 103632 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Оптический интерливер VPG Laserone IL-2-50/100-C-M-OSC(1511)-H8 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
L-2-50/100-C-M-OSC(xxxx)-H8 – оптический интерливер.
Сдвоенный оптический интерливер IL-2-50/100-C-M-OSC-H8 предназначен для объединения двух наборов каналов (четных С и нечетных H) с межканальными интервалами 100 ГГц в один спектрально-уплотненный сигнал с межканальным интервалом 50 ГГц способом чередования, а также разделения спектрально-уплотненного сигнала на два набора DWDM каналов (четных С и нечетных H).
Отличительные особенности:
• Межкаскадный доступ для подключения предусилителя и линейного усилителя (бустера)
• DWDM или CWDM служебный канал.
• Мониторинг оптических мощностей входного и выходного сигнала.
Принцип работы
В основном режиме работы карта IL обеспечивает выполнение следующих функций:
• Интерливинг (объединение) сигналов;
• Деинтерливинг (разъединение) спектрально-уплотнённого сигнала;
• Ввод/вывод служебного канала.
Также имеются порты для подключения усилителя (порты B1, B2), предусилителя (порты P1, P2), порты осуществления мониторинга мощностей на входе предусилителя (Mon P) и на выходе усилителя (Mon B)
Примечание:
1) Если в линии не предусмотрено использование усилителя (бустера), то порты B1, B2 должны быть соединены патчкордом.
2) Если в линии не предусмотрено использование предусилителя, то порты P1, P2 должны быть соединены патчкордом.
Характеристики
| Параметр | Характеристики | |
|---|---|---|
| Сетка каналов |
согласно Рекомендациям МСЭ-Т G.694.1 |
|
| Спектральный диапазон, нм | 1528,77 … 1563,05 | |
| Спектральный диапазон, ТГц | 191.80 … 196.10 | |
| Межканальный интервал, ГГц (входной) | 100 | |
| Межканальный интервал, ГГц (выходной) | 50 | |
| Число каналов | 88 | |
| Вносимые оптические потери с учётом потерь на оптических разъёмах при нулевом значении аттенюации, дБ | OSC(1511) | OSC(1563,86) |
| LINEin → P1 | 1.0 | 1.8 |
| LINEin → MonP | 19÷22 | 19÷22 |
| Cin → B1 (для С-диапазона) | 3.1 | 4.0 |
| Hin → B1 (для H-диапазона) | 3.1 | 4.0 |
| B2 → LINEout | 1.8 | 1 |
| B2 → MonB | 19÷22 | 19÷22 |
| P2 → OSCout | - | 1.5 |
| P2 → Cout (для С-диапазона) | 3.1 | 4.0 |
| P2 → Hout (для H-диапазона) | 3.1 | 4.0 |
| OSCin → B1 | - | 1.5 |
| OSCin → LINEout | 1.8 | - |
| Ширина полосы пропускания С и Н каналов (по уровню -0.5 дБ), нм | ITU-T±15 | |
| Максимальная входная мощность, дБм | 26 | |
| Поляризационно-зависимые потери, дБ | 0,6 | |
| Переходная помеха от смежного оптического канала, дБ | 22 | |
| Суммарная переходная помеха, дБ | 25 | |
| Хроматическая дисперсия, пс/нм | ±35 | |
| Обратное отражение от входов и выходов не более, дБ | -18 | |
| Общие характеристики | ||
| Тип оптических разъемов | LC/UPC duplex | |
| Номинальная потребляемая мощность, Вт | 5 | |
| Габаритные размеры (Ш х В х Г), мм | 351 x 30 x 292 | |
| Масса, кг | 1.8 | |
