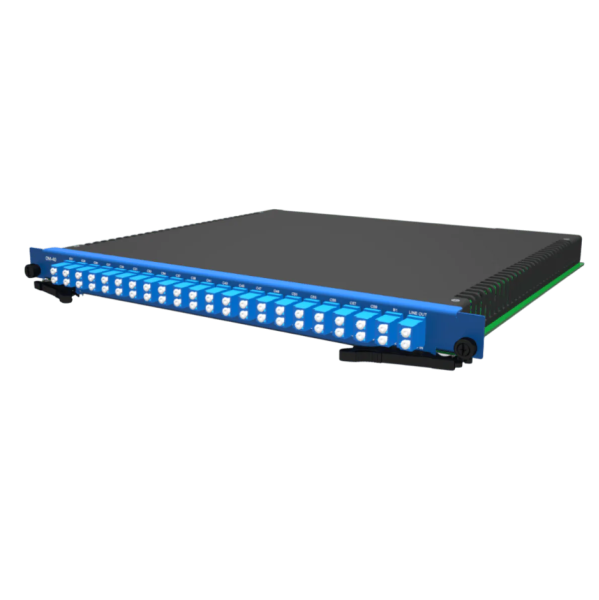

Роботы Оптический мультиплексор VPG Laserone OM-40V
| Артикул | 103624 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Оптический мультиплексор VPG Laserone OM-40V в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
Карта 40-канального оптического мультиплексора со встроенными аттенюаторами предназначена для объединения 40 отдельных DWDM каналов с межканальным интервалом 100 ГГц в один спектрально-уплотненный оптический сигнал в соответствии с МСЭ-Т G.692, РД 45.286-2002 (ITU сетка частот). Карта обеспечивает регулировку мощности каждого канала. Карта производится в различных модификациях c наличием/отсутствием межкаскадного доступа (возможность подключения выходного усилителя), с возможностью добавления outband (CWDM) или inband (DWDM) служебного канала (OSC), для групп каналов, начинающихся с частоты 192,10ТГц или 192,15ТГц.
Характеристики
| Параметр | Значение | |
|---|---|---|
| Оптические характеристики | ||
| Сетка каналов | согласно Рекомендациям МСЭ-Т G.694.1 | |
| Спектральный диапазон, TГц | 192,10 … 196,00 | |
| Спектральный диапазон, нм | 1529.55 … 1560.61 | |
| Межканальный интервал, ГГц | 100 | |
| Вносимые оптические потери (с учётом потерь на оптических разъёмах при нулевом значении аттенюации), дБ | OSC(1511) | OSC(1563,86) |
| С21-С60 (H21-H60) -> B1 | 8,1 | 9 |
| B2 -> LineOut | 1,5 | 0,6 |
| OSCin -> B1 | - | 2,7 |
| OSCin -> LineOut | 2,7 | - |
| Ширина полосы пропускания канала на уровне -3 дБ, нм | 0,6 | |
| Поляризационно-зависимые потери, дБ | ||
| VOA = 0-5 dB | 0,7 | |
| VOA = 5-10 dB | 0,9 | |
| VOA = 10-15 dB | 1,4 | |
| Изоляция от смежного оптического канала (VOA = 0 дБ), дБ | 25 | |
| Суммарная изоляция (VOA = 0 дБ), дБ | 22 | |
| Хроматическая дисперсия, пс/нм | ±20 | |
| Динамический диапазон канальной аттенюации, дБ | 0 … 15 | |
| Разрешение аттенюатора, дБ | 0,1 | |
| Точность аттенюации, дБ | ||
| VOA = 0-10 дБ | 0,5 | |
| VOA = 10-15 дБ | 1,2 | |
| Общие характеристики | ||
| Тип оптических разъемов | LC/UPC duplex | |
| Номинальная потребляемая мощность, Вт | 27 | |
| Габаритные размеры (Ш х В х Г), мм | 351 x 30 x 292 | |
| Масса, кг | 2.1 | |
