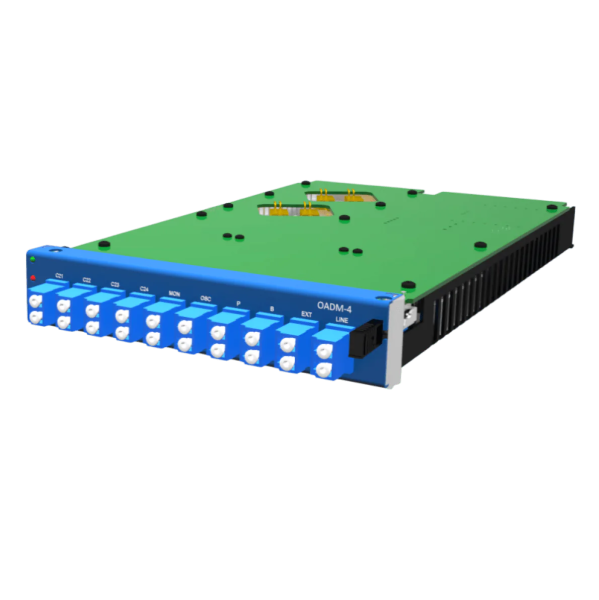

Роботы Оптический мультиплексор ввода/вывода VPG Laserone OADM-4V/4
| Артикул | 103629 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Оптический мультиплексор ввода/вывода VPG Laserone OADM-4V/4 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
Карта OADM-4V/4 предназначена для ввода до 4-х новых оптических каналов в существующий спектрально-уплотненный сигнал и соответствующего вывода до 4-х оптических каналов из спектрально-уплотненного сигнала.
Карта обеспечивает регулировку мощности вводимых каналов, в том числе служебного. Карта производится в различных модификациях c наличием/отсутствием межкаскадного доступа (возможность подключения выходного усилителя), с возможностью добавления outband (CWDM) или inband (DWDM) служебного канала (OSC)
Карта имеет оптические порты для подключения дополнительного оборудования с целью мониторинга оптических мощностей входного и выходного сигнала.
Характеристики
| Параметр | Значение | |
|---|---|---|
| Оптические характеристики | ||
| Сетка каналов | согласно Рекомендациям МСЭ-Т G.694.1 | |
| Межканальный интервал, ГГц | 100 | |
| Центральные длины волн каналов C21-С24, ТГц | 192,1 / 192,2 / 102.3 / 192.4 | |
| Спектральный диапаз транзитного канала, нм | 1528 … 1565 | |
| Спектральный диапаз транзитного канала, TГц | 191.55 … 196.20 | |
| Ширина полосы пропускания оптического канала на уровне -3 дБ не менее, ГГц | 50 | |
| Верхнее допустимое значение входной оптической мощности для портов CH1-СH4 не менее, дБм | 10 | |
|
Вносимое канальное затухание (c учетом потерь на оптических разъемах) при минимальном значении встроенного аттенюатора не более, дБ: |
OSC(1511) | OSC(1563,86) |
| LineIn → POut | 1,7 | 1,3 |
| LineIn → MonP | 19 ÷ 22 | 19 ÷ 22 |
| LineIn → OSCOut | 1,9 | - |
| PIn → Ch(1-4) Out | 2,9 | 3,6 |
| PIn → OSCOut | - | 1,5 |
| Ch(1-4) In → Bout | 4,0 | 4,8 |
| BIn → LineOut | 1,7 | 1,3 |
| BIn → MonB | 19 ÷ 22 | 19 ÷ 22 |
| OSCIn → Bout | - | 3,8 |
| OSCIn → LineOut | 3,2 | - |
| Поляризационная чувствительность вносимых потерь не более, дБ | 0,35 | |
| Оптическая изоляция выводимого канала от смежных спектральных каналов, дБ | 25 | |
| Оптическая изоляция транзитного канала от выводимого канала, дБ | 10 | |
| Динамический диапазон коэффициента поглощения перестраиваемого аттенюатора, дБ | 0 … 15 | |
| Обратное отражение от входа и выхода не более, дБ | -18 | |
| Общие характеристики | ||
| Тип оптических разъемов | LC/UPC duplex | |
| Номинальная потребляемая мощность, Вт | 5 | |
| Габаритные размеры (Ш х В х Га), мм | 150 x 30 x 278 | |
| Масса, кг | 1.1 | |
