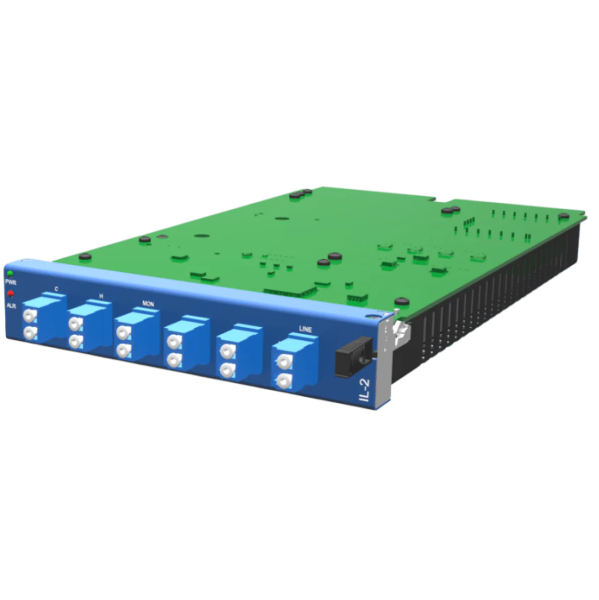

Роботы Сдвоенный оптический интерливер VPG Laserone IL-2-H4
| Артикул | 103630 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Сдвоенный оптический интерливер VPG Laserone IL-2-H4 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
Карта сдвоенного оптического интерливера IL-2-H4 предназначена для объединения двух наборов каналов (четных С и нечетных H наборов каналов) с межканальными интервалами 100 ГГц в один спектрально-уплотненный сигнал с межканальным интервалом 50 ГГц способом чередования, а также разделения спектрально-уплотненного DWDM сигнала на два набора DWDM каналов (четных С и нечетных H наборов каналов). Карта имеет возможность межкаскадного доступа для подключения оптического предусилителя и выходного усилителя (бустера). Карта имеет оптические порты для подключения дополнительного оборудования с целью мониторинга оптических мощностей входного и выходного сигнала.
Характеристики
| Параметр | Значение |
|---|---|
| Оптические характеристики | |
| Сетка каналов |
согласно Рекомендациям МСЭ-Т G.694.1 |
| Межканальный интервал (входной), ГГц | 100 |
| Межканальный интервал (выходной), ГГц | 50 |
| Спектральный диапазон, нм | 1528.77 ÷ 1563.05 |
| Спектральный диапазон, ТГц | 191.80 … 196.10 |
|
Вносимое канальное затухание (с учётом потерь на оптических разъёмах), дБ: |
|
| LINEin → P1 | 1.3 |
| LINEin → MonP | 19÷22 |
| Cin → B1 | 3.1 |
| Hin → B1 | 3.1 |
| B2 → LINEout | 1.3 |
| B2 → MonB | 19÷22 |
| P2 → Cout | 3.1 |
| P2 → Cout | 3.1 |
| Верхнее допустимое значение входной оптической мощности, мВт | 500 |
| Ширина полосы пропускания С и Н каналов на уровне, ГГц: | |
| -0.5 дБ | ±10.5 ÷ ±18.5 |
| -3 дБ | ±18 ÷ ±23 |
| -20 дБ | ±40 |
| Поляризационная чувствительность вносимых потерь не более, дБ | 0,5 |
|
Оптическая изоляция выводимого канала от смежных спектральных каналов, дБ |
22 |
| Обратное отражение от входов и выходов не более, дБ | -18 |
| Общие характеристики | |
| Тип оптических разъемов | LC/UPC duplex |
| Потребляемая мощность, Вт | 8 |
| Габаритные размеры (Ш х В х Г), мм | 150 x 30 x 278 |
| Масса, кг | 1.8 |
