Транспондер VPG Laserone TP-2×400-QSFP-DD/CFP2-H8

ТP-2X400-QSFP-DD/CFP2-H8 – агрегирующий транспондер.

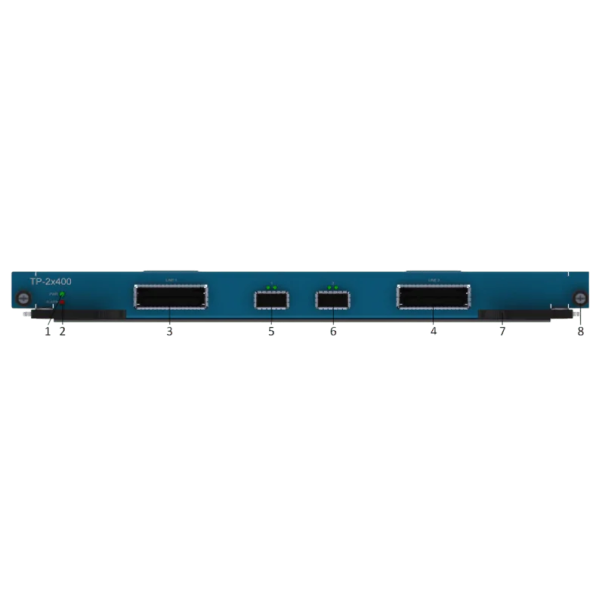

Карта TP-2×400-QSFP-DD предназначена для передачи клиентского трафика класса 400G (400GE) в линейный кадр OTUC4 (400G). На лицевой панели карты TP-2×400-QSFP-DD размещаются 2 клиентских порта QSFP-DD и два линейных порта CFP2, что позволяет использовать сразу 2 независимых транспондера 400G на одной карте.

Принцип работы

В качестве линейных интерфейсов используются когерентные модули CFP2 DCO (400G). Оптическая часть карты на клиентской стороне организована на сменных модулях QSFP-DD.

За счёт использования сменных CFP2 DCO достигается высокая спектральная эффективность и низкая удельная стоимость передачи клиента 100G.

Питание и управление карты осуществляется по внутренней шине шасси VPG HORIZON.

Встроенный контроллер питания обеспечивает бесперебойный режим работы карты при выходе из строя одного из модулей ввода питания шасси.

Две шины управления Fast Ethernet и две шины RS232 также обеспечивают надежную и бесперебойную связь с системой управления.

Характеристики

Параметр	Значение
Режим работы транспондера Формат передачи данных	100G OTUC1	200G OTUC2	200G OTUC2	400G OTUC4
Тип модуляции	DP-QPSK	DP-16QAM	DP-QPSK 67Gb/s	16-QAM 67Gb/s
Спектральный диапазон, ТГц	191.3 … 196.1	191.3 … 196.1	191.3 … 196.1	191.3 … 196.1
Спектральный диапазон, нм	1528,77 … 1567,13	1528,77 … 1567,13	1528,77 … 1567,13	1528,77 … 1567,13
Минимальный шаг перестройки канала, ГГц	50	50	75	75
Диапазон выходной оптической мощности, дБм	-10…1	-10…1	-15 … -2	-15 … -2
Диапазон входной мощности, дБм	-18…0	-18…0	-31 … 0	-20…0
OSNR приемника, дБ/0.1 нм	11	16,7	14,5	23
Компенсация хроматической дисперсии в режимах, нс/нм	-10.0 … +100.0	-10.0 … +40.0	-40.0 … +40.0	-20.0 … +20.0

Общие характеристики

Параметр	Значение
Тип оптических разъемов:
Line1, Line2 (CFP2)	2xLC/UPC
Client1, Client2 (QSFP-DD, QSFP28)	2xLC/UPC
Номинальная потребляемая мощность, Вт	75
Габаритные размеры (Ш х В х Г), мм	30 x 351 x 292
Масса, кг	1,1
