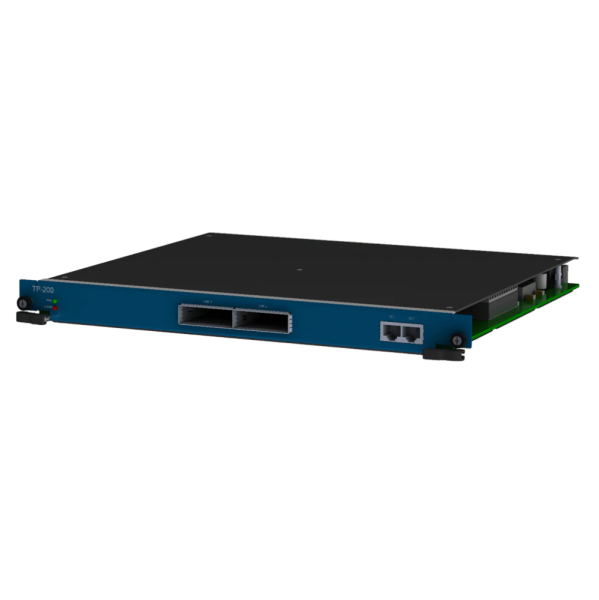

Роботы Транспондер VPG Laserone TP-200-CFP2/CFP2-H8
| Артикул | 103612 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Транспондер VPG Laserone TP-200-CFP2/CFP2-H8 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
Предназначена для регенерации линейного трафика OTUC2 (200G). На лицевой панели карты TP-200 два линейных порта CFP2.
Карта TP-200 предназначена для работы в городских, региональных и магистральных сетях OTN со сложной кольцевой и смешанной топологиями.
Как работает
Карта TP-200 построена на специальном процессоре для оптических сетей (OTN). Она принимает сигналы 100G (OTU4) или 200G (OTUC2) по оптической линии, автоматически исправляет ошибки с помощью коррекции (FEC) и передает восстановленный сигнал дальше. При этом данные клиента (например, 100GE или OTU4) не изменяются и передаются «как есть».
Карта работает только с цифровыми модулями CFP2, которые используют интерфейсы OTL4.4/CAUI-4. Аналоговые модули CFP2 ACO с ней несовместимы.
Питание и управление картой идут через внутренние системы шасси HORIZON. Если один из источников питания выходит из строя, встроенный контроллер автоматически переключается на резервный, чтобы работа не прерывалась.
Для связи с системой управления используются две резервные шины:
- Fast Ethernet – для быстрого обмена данными,
- RS232 – для надежной передачи команд
Характеристики
| Параметр | Мин. | Тип. | Макс. | Ед. изм. |
|---|---|---|---|---|
| Режимы работы | TP-200 – регенерация линейного канала 100G/200G | |||
| Интерфейс оптической линии | ||||
| Тип интерфейса | CFP2 | |||
| Формат передачи данных | OTU4/OTUC2 | |||
| Скорость передачи данных | 127 | 254 | Гбит/с | |
| Оптические параметры CFP2 Link-All LACF2-DCO-200G | ||||
| Частотный диапазон передатчика/приемника | 191.3 | 196.05 | ТГц | |
| Минимальный шаг перестройки канала | 50 | ГГц | ||
| Диапазон выходной оптической мощности | -10 | 2.5 | дБм | |
| OSNR передатчика в режиме 200G | >30 | дБ/0.1 нм | ||
| Диапазон входной мощности | -18 | 0 | дБм | |
|
Чувствительность приемника в режиме 100G по уровню BER=10-12 Non-Diff SDFEC |
-25 | дБм | ||
|
OSNR приемника в режиме 100G (OTU4, PM-QPSK) D = 0 пс/нм, BER=10-12, Non-Diff SDFEC |
10.6 | 11.5 | дБ/0.1 нм | |
|
OSNR приемника в режиме 100G (OTU4, PM-DQPSK) D = 0 пс/нм, BER=10-12, Non-Diff SDFEC |
12.3 | 12.8 | дБ/0.1 нм | |
|
OSNR приемника в режиме 200G (OTUC2, PM-16QAM) D = 0 пс/нм, BER=10-12, Non-Diff SDFEC |
16.2 | 16.7 | дБ/0.1 нм | |
| Компенсация хроматической дисперсии 100G | -10.0 | +100.0 | нс/нм | |
| Компенсация хроматической дисперсии 200G | -10.0 | +40.0 | нс/нм | |
| Оптические параметры CFP2 Link-All LACF2-DCO-200G | ||||
| Частотный диапазон передатчика/приемника | 191.375 | 191.375 | ТГц | |
| Минимальный шаг перестройки канала | 75 | ГГц | ||
| Диапазон выходной оптической мощности | -15 | -6 | -6 | дБм |
| OSNR передатчика в режиме 200G QPSK | >30 | дБ/0.1 нм | ||
| Диапазон входной мощности | -31 | 0 | дБм | |
|
OSNR приемника в режиме 200G (OTUC2, PM-QPSK) D = 0 пс/нм, BER=10-12, Non-Diff SDFEC |
14.5 | дБ/0.1 нм | ||
| Компенсация хроматической дисперсии 200G | 0 | +18.0 | нс/нм | |
| Другие параметры | ||||
| Напряжение питания | -72..-36 (DС) | B | ||
| Номинальная потребляемая мощность | 75 | 85 | В | |
| Допустимый уровень влажности | 5 | 85 | % | |
| Диапазон рабочих температур | +1 | +45 | 0С | |
| Габаритные размеры (Ш х В x Г) | 350.78x30.48x292.5 | мм. | ||
| Масса | 2.0 | - | кг. | |
| Тип корпуса |
8Ux6HP (модульный для установки в крейт) |
|||
