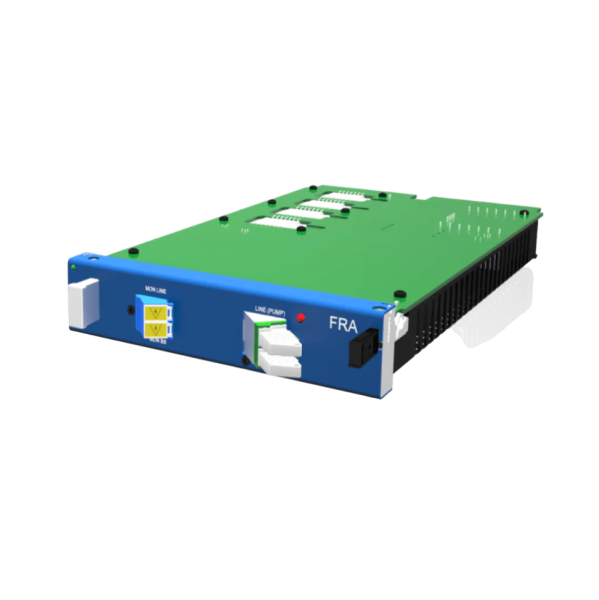

Роботы Волоконно-оптический усилитель VPG Laserone RA-2
| Артикул | 103639 |
| Компания TINVEST дилер | VPG Laserone |
| Наличие | Под заказ |
|
Цена
|
По запросу |
Вы можете купить Волоконно-оптический усилитель VPG Laserone RA-2 в интернет-каталоге TINVEST официального дилера VPG Laserone по выгодной цене с доставкой по РФ.
RA-2 – волоконно-оптический усилитель на основе эффекта вынужденного комбинационного рассеяния (рамановский усилитель).
Карта RA-2-H4 является волоконным оптическим усилителем на основе эффекта вынужденного комбинационного рассеяния. Данные усилители применяются в магистральных ВОЛС и предназначены для распределённого усиления многоканального спектрально уплотненного оптического сигнала, к шумовым характеристикам которого предъявляются повышенные требования. Использование таких усилителей позволяет обеспечить передачу информации на расстояния, превышающие 300 км без использования промежуточных пунктов усиления/регенерации, независимо от канальной скорости передачи. Карта обеспечивает выделение OSC канала из линейного DWDM сигнала для организации управления сетевым элементом. Карта RA-2-H4 применяется в составе платформы Горизонт совместно с адаптером HS-H8.
Характеристики
| Параметр | Значение |
|---|---|
| Оптические характеристики | |
| Поляризация | случайная |
| Центральная длина волны первой накачки, нм | 1425 |
| Центральная длина волны второй накачки, нм | 1453 |
| Выходная оптическая мощность первой накачки, мВт | 1050 |
| Выходная оптическая мощность второй накачки, мВт | 1050 |
| Время установления оптической мощности накачки, с | 1 |
| Ширина спектра излучения первого источника накачки 1 по уровню -3дБ, нм | 3 |
| Ширина спектра излучения второго источника накачки 2 по уровню -3дБ, нм | 3 |
| Относительная мощность паразитного излучения накачки 1, % | 5 |
| Относительная мощность паразитного излучения накачки 2, % | 5 |
| Диапазон оптической мощности от линии к клиенту, дБм | -40 … 0 |
| Спектральный диапазон входного сигнала*, нм | 1528 … 1564 |
| Спектральный диапазон, TГц | 191.68 … 196.20 |
| Пассивный потери сигнала LineRX → ClientTX**, дБ | 3 |
| Пассивный потери сигнала LineRX → MonLineRX**, дБ | 23 |
| Пассивный потери сигнала ClientRX → LineTX**, дБ | 1.5 |
| Пассивный потери сигнала ClientRX → MonLineTX**, дБ | 23 |
|
Пассивный потери служебного канала (VOA=min) OSCRX → LineTX, дБ |
2 |
| Пассивный потери служебного канала LineRX → OSCTX, дБ | 2 |
| Динамический диапазон затухания VOA, дБ | 20 |
| Нестабильность выходной мощности обеих накачек, %: | |
| -долговременная (за 8 час), | 5 |
| -кратковременная (за 60 сек) | 0,5 |
| Максимальный ток накачки 1, А | 4 |
| Максимальный ток накачки 2, А | 4 |
| Общие характеристики | |
| Тип оптических разъемов: | |
| LINE RX, LINE TX | E2000/APC-duplex flangeless |
|
(CLIENT RX, CLIENT TX), (OSC RX, OSC TX), (MON LINE RX, MON LINE TX) |
LC/APC duplex |
| Номинальная потребляемая мощность, Вт | 50 |
| Габаритные размеры (Ш х В x Г), мм | 150 x 30 x 278 |
| Масса, не более, кг | 1,5 |
