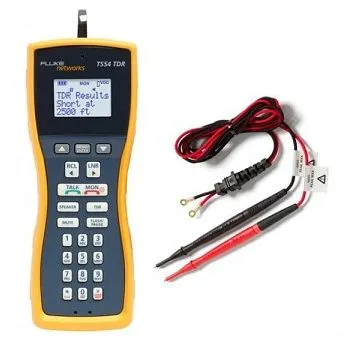

Тестовая трубка Fluke Networks TS54-BANA

Fluke Networks TS54-A-09-TDR - универсальный набор для тестирования телефонных линий VDV три в одном: TDR, тоновый генератор и идентификатор пар.

Инновационный TS54 TDR (рефлектометр для измерения временных характеристик) идеально предназначен для техников голосовых каналов, каналов отправления данных и видео потоков, а так же предоставителей коммуникационных услуг.

TS54 не подвластен погоде и вынослив, может подключится к активным DSL линиям для проверки качества POTS без сбоев в работе.

Функции TS54 TDR:

• TDR – определяет длину кабеля и определяет все типы кабелей, включая витую пару, коаксиальный кабель и параллельные проводники
• Подсветка – пять разных тонов для быстрого и легкого различения нескольких пар проводов
• SmartTone® – замыкает правильную пару и изменения тонов для определения точной пары
• Указание данных – предупреждает, когда данные присутствуют на линии
• Показание/измерение напряжения – определяет потенциальные проблемы на линии
• Индикация/измерение тока (мА) – проверяет достаточность тока на линии
• Определение вызывающего абонента с ожиданием звонка CID – проверяет функционирование службы
• Функция DTMF Digit Grabbing – изолирует неисправное оборудование на территории клиента
• определяет тональный сигнал готовности линии, звонит и получает звонки;
• Полярность
• DropSafe™ PRO – прошел испытание падением с высоты 20 футов на бетон
• RainSafe™ PRO – защита в экстремальных погодных условиях
• DataSafe™ PRO – предотвращает помехи передачи данных на линии
• Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений
• Особо больший, освещенный экран LCD
• Удобное меню и интерфейс пользователя
• 2-сторонняя гарнитура громкой связи
• Дополнительная гарнитура

Комплект поставки

Тестовая трубка TS54 TDR - 1 шт
Тестовый шнур с вилкой типа «банан» размером в 4 мм - 1 шт
Особо широкие зажимы типа «крокодил» - 1 шт
Тестовый датчик - 1 шт

Технические характеристики

Технические характеристики TS® 54 TDR Test Set
Электрическая часть
Диапазон тока (при подключении к линии)	10 мА - 100 мА
Сопротивление постоянному току
При подключении к линии	150 Ω (ном. значение)
При отключении от линии	>3 МОм
Импеданс по переменному току
При подключении к линии	600 Ω номинал; 300 Гц – 3400 Гц
При отключении от линии	>120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением	32 Ом
Выходной сигнал при импульсном наборе
Частота импульсов	10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя/ответа абонента	60/40
Межсерийный интервал	>300 мс
Сопротивление в течение разъединения	>100 кОм
Выходной DTMF-сигнал
Погрешность тональной частоты	±1,5 % максимум
Уровень тонального сигнала	–3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном	2 дБ ± 2 дБ
Скоростной набор
Объем памяти	9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Продолжительность PBX Pause	Программируемая пользователем; по умолчанию = 4 секундам
Продолжительность сигнала отбоя	Программируется пользователем; по умолчанию — 500 мс
Задержка автоматического отключения	Программируется пользователем; по умолчанию — 2 минуты
Измерение напряжения
Диапазон	4 В пост. ток до 140 В пост. ток
Измерение тока
Диапазон	0 мА - 100 мА
Динамическая рефлектометрия
Диапазон	914 м
Точность	±2 м ±5 %
Подсветка SmartTone
Частоты	Стабильный тон: 950 Гц:
Мощность
Тип батареек	Щелочная батарея 9 В
Физические характеристики
Размеры	8,3 в x 3,2 в x 2,6 в (211 мм x 81 мм x 66 мм) (без ремня)
Масса	1,16 фунта (0,53 кг) (без зажима для ремня)
Водостойкость	Набор тестирования водоустойчив и имеет рейтинг IP64
Внешние условия
Диапазон температур
Разговор по телефону и набор номера	-30°C до 60°C
Работа ЖК-дисплея	-25°C до 60°C
Хранение	от –30°C до 66°C
Высота над уровнем моря	До 3 000 м максимум
Относительная влажность	95% при 30°C 75% при 40°C 45% при 50°C 30% при 60°C
Безопасность
Соответствует требованиям нормативов	Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение	1500 В
Электромагнитная совместимость	Удовлетворяет требованиям EN61326-1
